自從人類1947年發明晶體管以來，50多年間半導體技術經曆了矽晶體管
、集成電路
、超大規模集成電路、甚大規模集成電路等幾代
，發展速度之快是其他產業所沒有的。半導體技術對整個社會產生了廣泛的影響
，因此被稱為“產業的種子”。中(zhong)央(yang)處(chu)理(li)器(qi)是(shi)指(zhi)計(ji)算(suan)機(ji)內(nei)部(bu)對(dui)數(shu)據(ju)進(jin)行(xing)處(chu)理(li)並(bing)對(dui)處(chu)理(li)過(guo)程(cheng)進(jin)行(xing)控(kong)製(zhi)的(de)部(bu)件(jian)，伴(ban)隨(sui)著(zhe)大(da)規(gui)模(mo)集(ji)成(cheng)電(dian)路(lu)技(ji)術(shu)的(de)迅(xun)速(su)發(fa)展(zhan)，芯(xin)片(pian)集(ji)成(cheng)密(mi)度(du)越(yue)來(lai)越(yue)高(gao)，CPU可以集成在一個半導體芯片上，這種具有中央處理器功能的大規模集成電路器件
，被統稱為“微處理器”。需要注意的是：微處理器本身並不等於微型計算機，僅僅是微型計算機的中央處理器。

　　微處理器已經無處不在，無論是錄像機
、智能洗衣機、移動電話等家電產品，還是汽車引擎控製，以及數控機床、導彈精確製導等都要嵌入各類不同的微處理器
，而本文介紹的是一款采用微處理器控製方式的洗碗機。其使用電壓220V。清洗泵電機功率120W，排水泵電機功率60W，發熱器功率800W。采用噴臂噴射洗滌，設預洗
、清洗、中洗、強洗四種洗法；洗滌時間為清洗檔20—25min，中洗、強洗檔35～70min;利用餘熱幹燥餐具。

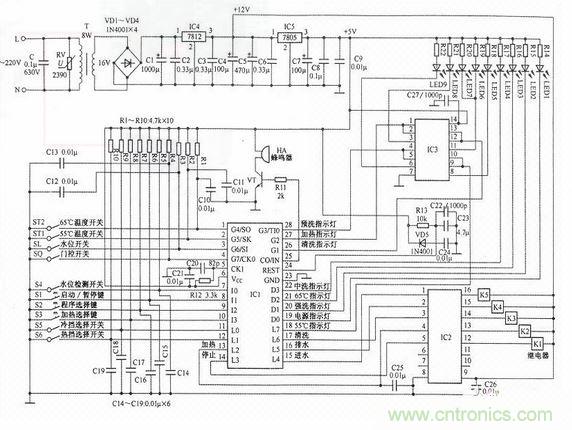

　　電路原理：

　　（1）220V市電電源加至電源變壓器T的初級，降壓後由次級輸出16V交流電壓。該電壓經整流器VD1—VD4橋式整流
、電容C1和C2濾波後，產生直流電壓，再經三端穩壓集成電路IC4穩壓，產生12V直流電壓
，供功率驅動集成電路IC2及控製繼電器K1～　K5用電。同時

，該直流電壓再經三端穩壓集成電路IC5穩壓，產生5V直流電壓，作為微處理器IC1
、IC3及蜂鳴器HA的工作電源。

　　在輸入電源兩端並聯高頻濾波電容C和壓敏電阻RV。高頻濾波電容C能濾除交流電網雜波信號，防止幹擾微處理器工作；壓敏電阻RV能防止過電壓和雷電竄入電路，起過壓保護作用。

（2）微處理器IC1⑥腳為5v電源輸入端，23腳為接地端。由IC1①腳及其外接65℃溫度開關ST2
，②腳及其外接55℃溫度開關ST1以及電阻Rl和R2
、電容C10和C11等元件組成水溫控製開關電路

，用來控製水的溫度。由IC1③
、④腳與7～12腳及其外接水位開關SL
、門控開關SQ
、水位檢測開關S4
、“啟動／暫停”鍵S1
、“程序選擇”鍵“S2、加熱選擇”鍵S3、冷檔選擇開關S5
、熱檔選擇開關S6以及電阻R3—Rl0
、電容C12～C19等元件共同組成程序功能開關電路
，用於程序功能選擇。

　　（3）由ICl@腳及其外接電阻Rll、三極管VT、蜂鳴器HA等元件共同組成蜂鳴器控製電路。當洗碗機排水後
，ICl@腳輸出脈衝信號，經三極管VT放大，驅動蜂鳴器HA發出嗚叫聲，提示洗碗機洗滌結束。由IC124腳及其外接電阻R13、電容C22～C24及二極管VD5等元件共同組成複位電路，每次通電開機時，對ICl@腳的內電路進行清零。

　　（4）由IC1（18）～22腳、26～28腳及其外接55℃指示燈、電源指示燈、強洗指示燈
、65℃指示燈
、中洗指示燈、清洗指示燈、加熱指示燈、預洗指示燈等元件共同組成功能顯示控製電路，用於程序功能顯示。其中，指示燈LED6～LED9 分別受IC3⑧、11
、③
、⑥腳輸出信號控製。IC1（13）～（17）腳分別是加熱、停止、進水
、排水
、清洗功能輸出端
，對應與功率驅動集成電路 IC2④
、⑤
、①～③腳輸入端連接。IC2的12～16腳分別外接控製繼電器K1～K5，其吸合與斷開受IC1輸出信號控製
，使相應繼電器的常開觸點動作，實現進水
、清洗、加熱
、排水、停止等功能。

　　編者結語：

　　洗碗機是自動清洗碗、筷、盤
、碟、刀、叉等餐具的設備。目前在市麵上的全自動洗碗機可以分為家用和商用兩類


，家用全自動洗碗機隻適用於家庭，主要有櫃式、台式及水槽一體式。 商用洗碗機按結構可分為箱式和傳送式兩大類，為餐廳、賓館
、機ji關guan單dan位wei食shi堂tang的de炊chui事shi人ren員yuan減jian輕qing了le勞lao動dong強qiang度du，提ti高gao了le工gong作zuo效xiao率lv，增zeng進jin清qing潔jie衛wei生sheng。而er編bian者zhe認ren為wei本ben文wen介jie紹shao的de此ci款kuan洗xi碗wan機ji較jiao適shi合he家jia用yong
，具ju有you小xiao巧qiao輕qing便bian，節jie省sheng空kong間jian，操cao作zuo簡jian單dan、方便的特點。
