舉例來說，你有沒有使用過Arduino來(lai)操(cao)控(kong)伺(si)服(fu)機(ji)
，而(er)需(xu)要(yao)精(jing)確(que)的(de)脈(mai)寬(kuan)調(tiao)變(bian)來(lai)決(jue)定(ding)順(shun)時(shi)針(zhen)旋(xuan)轉(zhuan)或(huo)逆(ni)時(shi)針(zhen)旋(xuan)轉(zhuan)的(de)時(shi)候(hou)？有(you)了(le)示(shi)波(bo)器(qi)，編(bian)寫(xie)程(cheng)式(shi)時(shi)
，就(jiu)可(ke)以(yi)得(de)知(zhi)目(mu)前(qian)的(de)脈(mai)寬(kuan)和(he)需(xu)要(yao)的(de)脈(mai)寬(kuan)還(hai)差(cha)多(duo)少(shao)；處chu理li類lei比bi信xin號hao時shi，也ye可ke以yi檢jian測ce目mu前qian的de頻pin率lv和he目mu標biao頻pin率lv的de差cha距ju，或huo者zhe測ce量liang需xu要yao過guo濾lv什shen麼me頻pin率lv。數shu字zi電dian子zi裝zhuang置zhi為wei數shu眾zhong多duo
，信xin號hao的de時shi差cha變bian得de極ji為wei重zhong要yao，因yin此ci需xu要yao有you示shi波bo器qi時shi時shi檢jian測ce。



　　

jibenshang
，shiboqishiyizhongnengjiludianlushangdianyadeziliaoxiequzhuangzhi。diannaoshangyoulingyigezhuangzhiyeyouzhegegongneng，najiushiyinxiaoka，zhuyaochabiezaiyuliangzhesuonengchulidedianyayijiceliangdianyadepinlv（稍後詳細討論）。因為電腦上的音效卡隻能處理較低的電壓（約 /- .6V到 .8V），所以要把電壓調低。成功製作示波器探針的要點在於：容納更高電壓的輸入
，並把電壓調低，讓音效卡可以處理。

　　

yixiadebuzhouhuijiaoniruhezhizuozhezhongtanzhen。zhelidechengpinshiyongyuyinxiaokadexianlushuru，xianlutongchangkeyijieshoulitishengshuru

，suoyizhegetanzhenhuiyoulianggepindao。ruguoxiangyaoyongxitongshangdemaikefengshuru，zhixuyaozhizuozhiyouyigepindaodetanzhen，yinweimaikefengshurutongchangshidanshengdao。wanchengzhihou
，zailaikankanzhezushiboqiheshiyanshijidexinghaoyouhechayi，bingtaolunqixianzhi。



　　













　　

　　

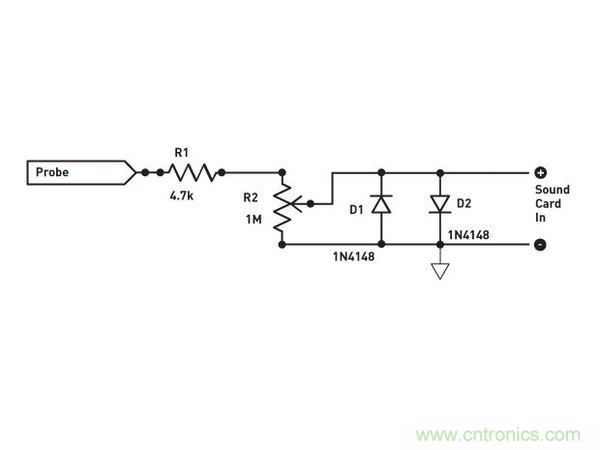

示波器的電路圖很簡單。將探針接到電路上需要測量的地方，信號從探針進來，直接接到4.7k歐姆電阻（R1）。



信號從該處通過1M歐姆電位計（R2）
，調整到達音效卡的電壓。



注：電阻及電位計的數值在±10V之間，你可以使用高達30V的電壓
，都不會有電流過大的問題。



兩個二極體（D1和D2）的相鄰配置可以保護音效卡的線路輸入
，在輸入信號超過7V左右的時候就會斷路。4.7k歐姆電阻（R1）也會限製通過二極體的電流
，借此保護二極體。



注：如果需要測量更高的電壓
，建議在電路的供給上使用第二個分壓器。除了這些元件之外

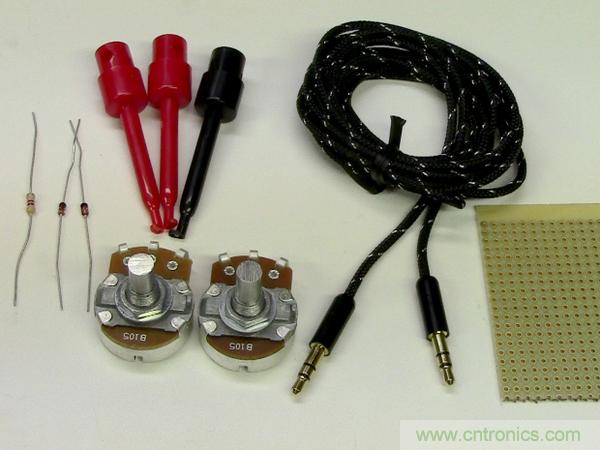

，還需要立體音頻線、夾線和用來安裝所有元件的洞洞板。



注意：本項目是根據雙麵洞洞板（即兩麵都有銅墊者）設計。如果沒有的話也不用擔心

，在下一步就教你如何自己做！





　

　　

　　

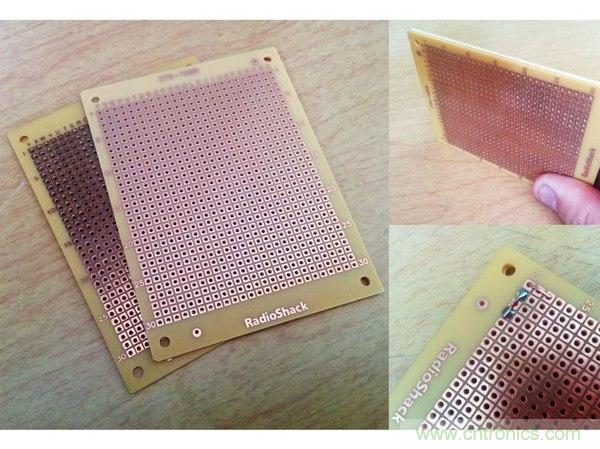

如果沒有雙麵銅墊的洞洞板
，自己做也很簡單。拿兩個一模一樣的洞洞板，背對背放置，讓銅墊朝外。



可以用膠把洞洞板粘在一起（若用粘的，建議使用噴膠），或者利用洞洞板的特性
，也就是把它們焊接起來固定。

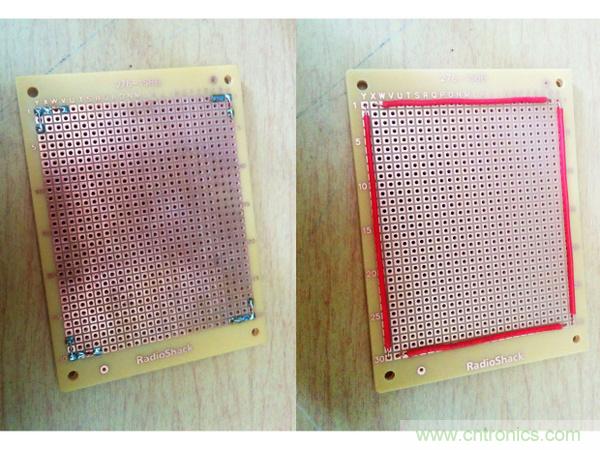

剪取適當長度的22AWG實心電線在洞洞板的四邊構成一個「框」（如圖2）。接著讓電線跨越一邊，再焊接到背麵，形成一個穩固，兩側都有銅墊的雙麵洞洞板。

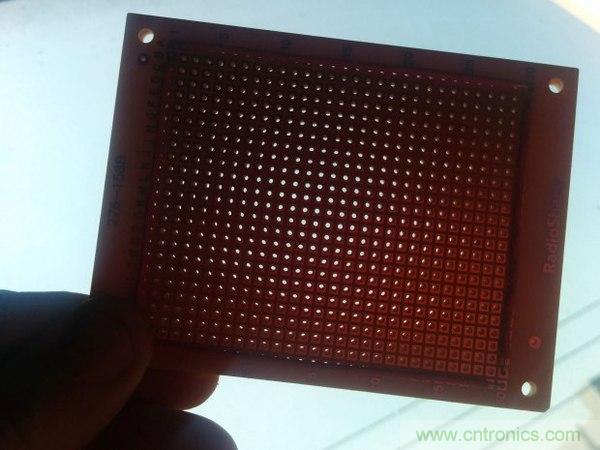

所有洞洞板上的孔現在都完整對齊了（如圖3）。雖然做了邊框，這個尺寸的洞洞板有644個孔可供使用。





　　

　　

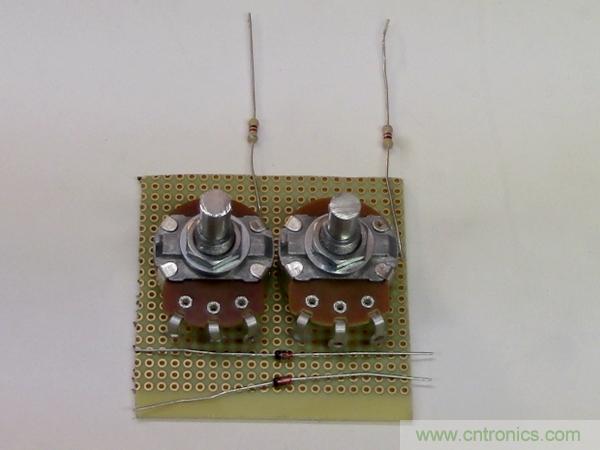

首先把最大的元件：電位計，放置在板上，決定需要的尺寸。接著把洞洞板裁成適當大小，排列其他主要元件後，看一下大略的配置。

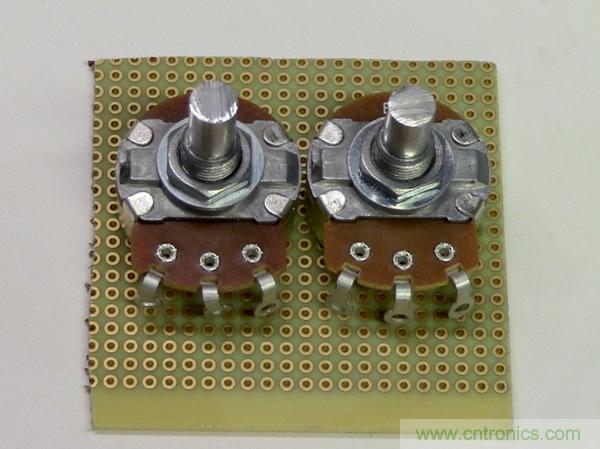

配置好2個電位計和4.7k歐姆電阻之後，找出最適合二極體的地方。在板上標記電位計電極的位置，做為之後參考。



　　

　

　　

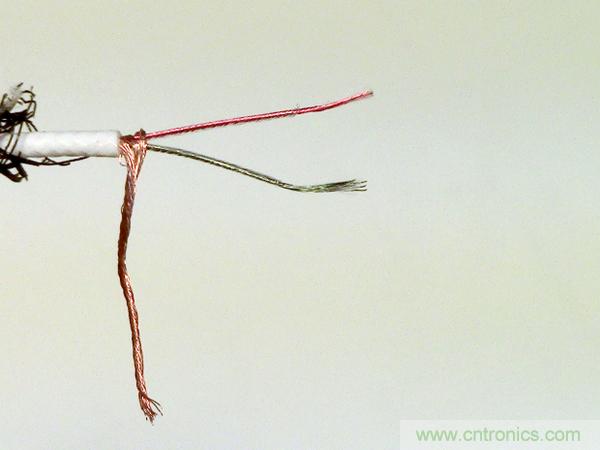

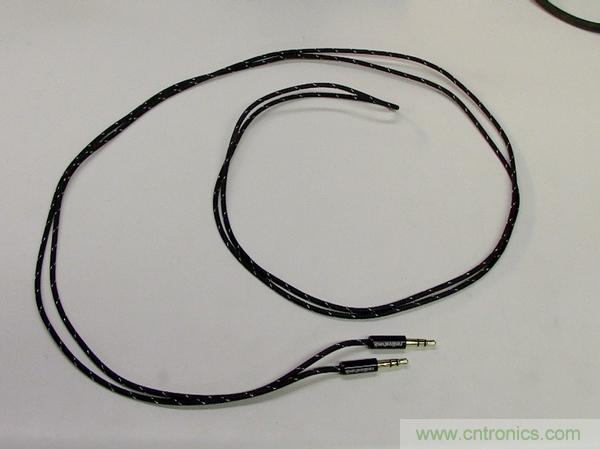

把音頻線剪成桌電或筆電配置所需的長度。接著把線纜中3種不同的線剝皮。其中1條沒有絕緣的纏繞線是接地線

，另外2條有絕緣的線將做為輸入的第1和第2頻道。剝除頻道線絕緣時需特別下功夫，因為它們非常小。



注：有個小技巧，用烙鐵把絕緣燒到所需的長度

，同時給電極上錫。之後別忘了把烙鐵擦幹淨。

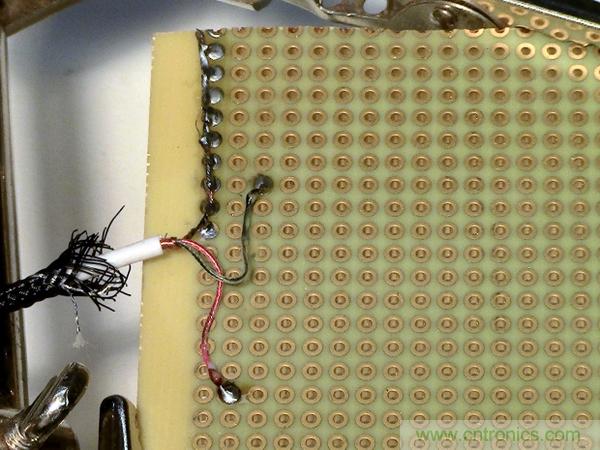

接jie著zhe，依yi照zhao電dian位wei計ji的de參can考kao點dian
，把ba線xian路lu接jie上shang洞dong洞dong板ban。頻pin道dao線xian將jiang接jie到dao電dian位wei計ji的de中zhong心xin電dian極ji。接jie地di線xian可ke以yi拉la到dao旁pang邊bian
，固gu定ding在zai多duo處chu
，因yin為wei將jiang會hui有you很hen多duo個ge接jie點dian需xu要yao接jie地di。





　　

　　

　　

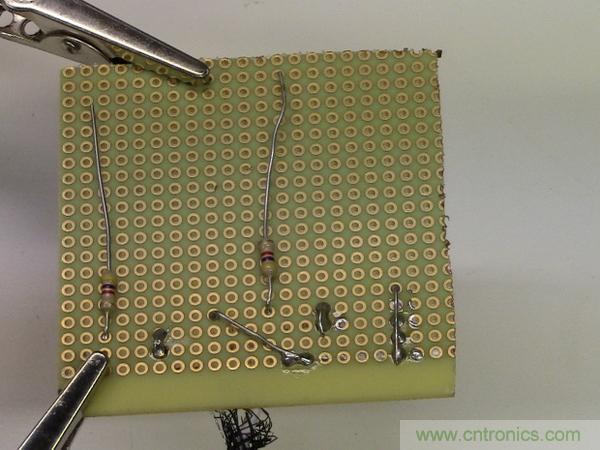

把黑色線（接地線）接到最左側（上方視角）的電位計電極

，並把4.7k歐姆電阻接到最右側電極。為了達成此目的，把零散的電極從板子底部穿出最接近先前標記的參考點的孔。

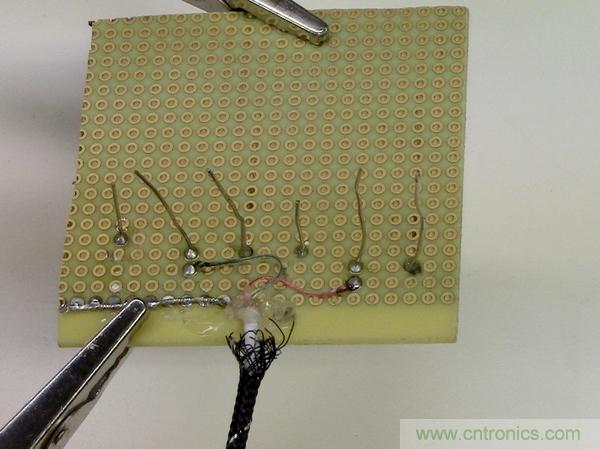

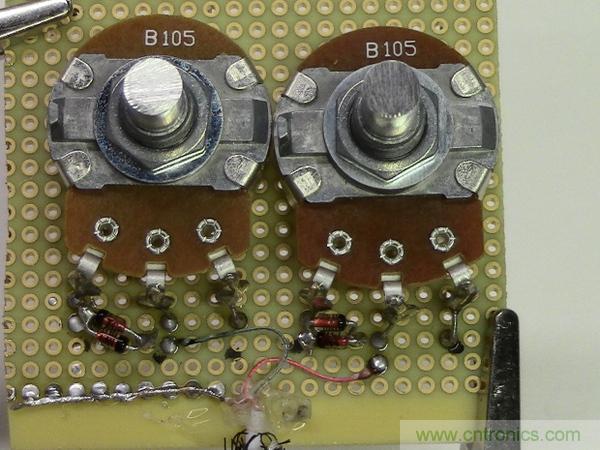

每個電位計都有3個接點。在照片中

，由左至右分別是接地、接至音效卡
、接自4.7k歐姆電阻。把電位計固定於板上時使用熱熔膠。

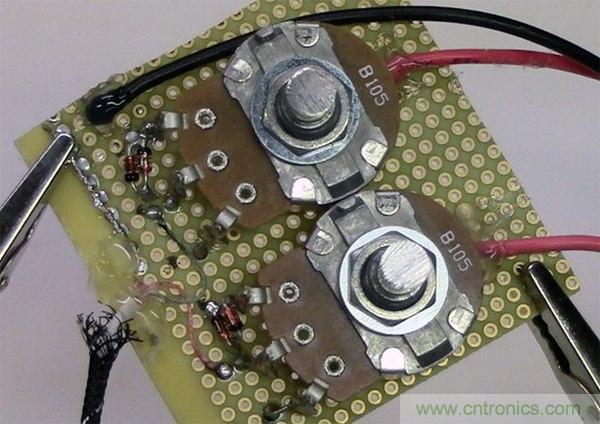

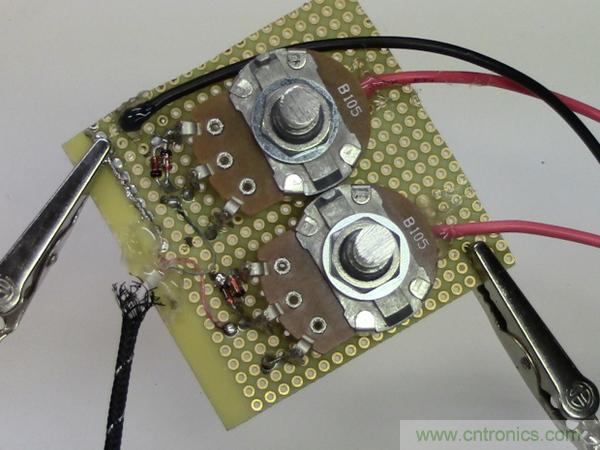

最後，在接地和音效卡之間每個頻道接上2個二極體。記得，其中一個二極體是從負極接到接地，另一個從正極接到接地。



　　

　　

　　

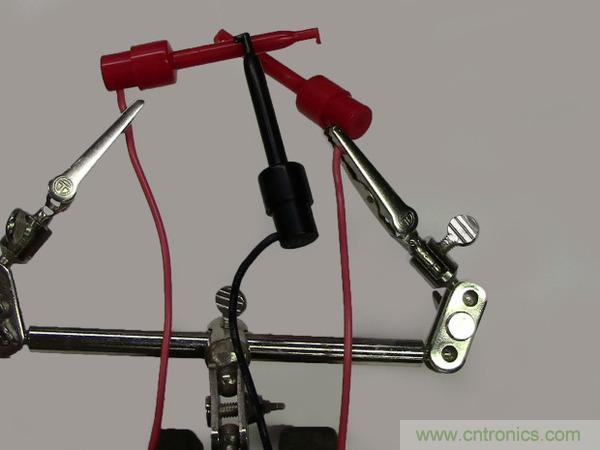

把18 AWG的電線焊接到夾線。雙頻道的示波器配置將需要總共3個線和夾的組合：2組以紅線供信號線使用
，1組以黑線供接地線使用。



連接夾線後
，把線纜的另一端接到洞洞板上適當的位置。紅線是信號線
，接到4.7k歐姆電阻（電位計接點對麵）。黑線接到洞洞板的接地軌。



洞洞板和線纜焊接點需要某種拉力釋放
，才不會不小心把線拉出來。熱熔膠很好用，在3個接點上滴點熱熔膠就有很好的效果。

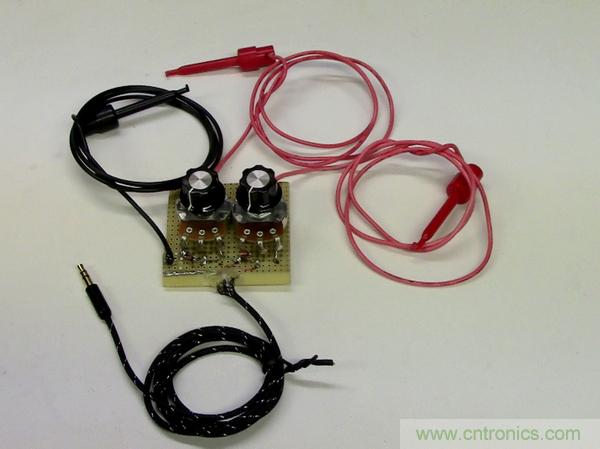

電子裝置和硬件部份已經完成了
，可以再為電位器裝上外殼和旋鈕。





　

　　

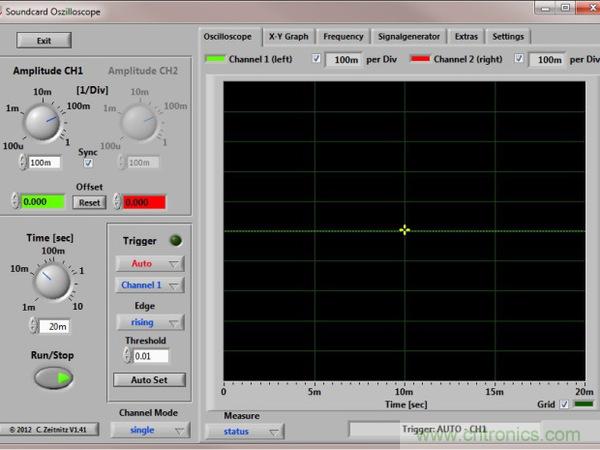

從http://www.zeitnitz.de/Christian/scope_en下載軟件並安裝。安裝時僅需在.exe檔點擊兩下，並依照對話框的指示操作。



注：很可惜，音效卡示波器軟件隻有Windows版本。努力搜尋後我還是找不到Mac版本。（或許我會自己寫一個
，再發布出去！）



　　

　

　　

這個軟件的功能意外強大，不僅提供雙頻道支援（若你的硬件有提供）
，更有FFT測量
、遊標
、X-Y圖和信號產生器！

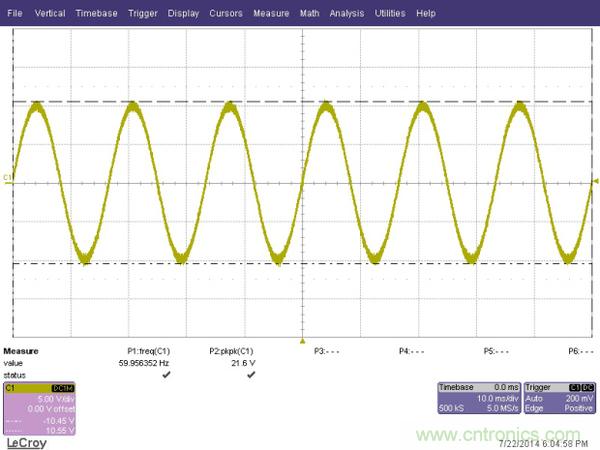

注：在第一張圖看到的是工廠製造的桌上型示波器輸出資料，而第二和第三張圖則是音效卡示波器的輸出。

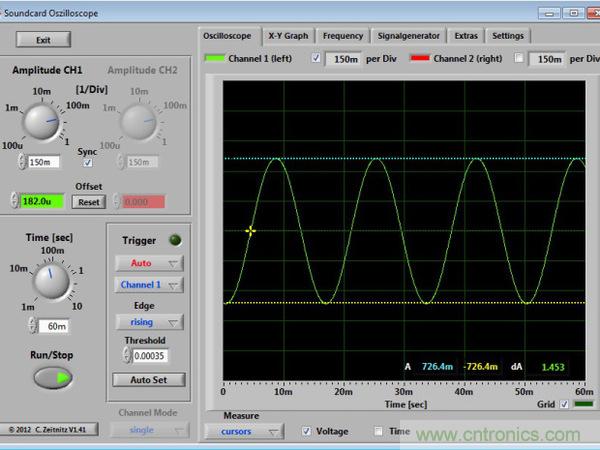

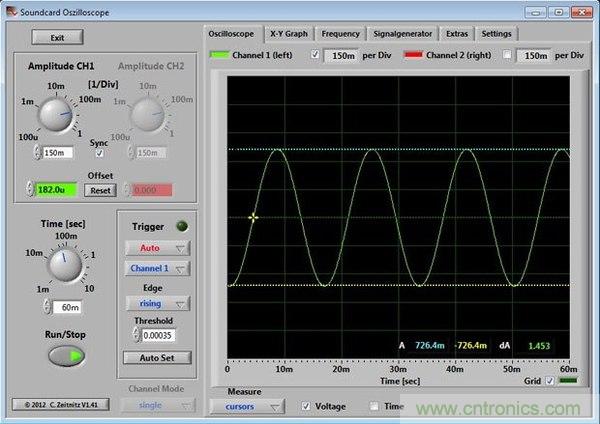

桌上型示波器和音效卡示波器都能輕鬆處理60Hz的sine波
，你可以選擇遊標（CURSOR）量測時間和電壓的數據。不過電壓沒有根據電阻分壓器校正，所以無法顯示電路上切確的電壓。本軟件有提供可以選用的校正點。

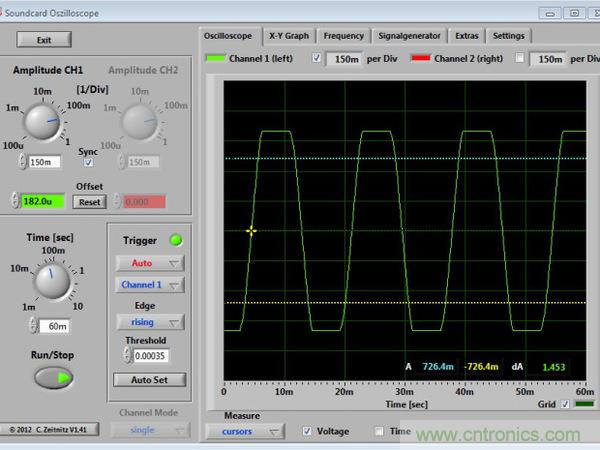

仔細看看第三張圖
，可以發現sine波的波鋒有些拉平。這是因為電位計過強，使二極體開始導電。此情形通常稱做「波型削峰」。若發現波型削峰
，隻需把電位計回調，直到波型得到修正，也就是sine波的波鋒沒有拉平。



　　

　

　　

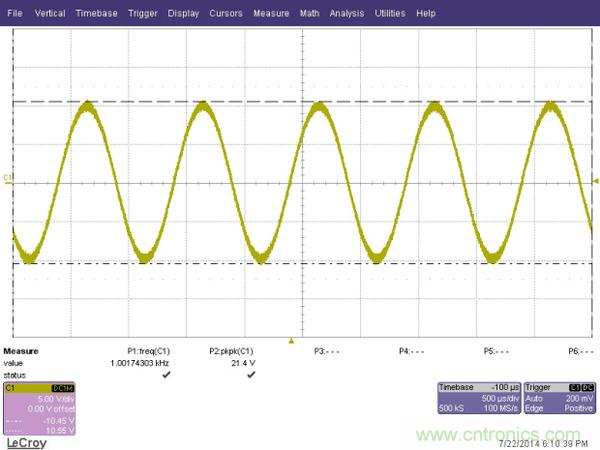

在1kHz
，音效卡示波器仍然運作良好。



注：音效卡示波器甚至會顯示所測量的頻率
，方便確認。





　

　　

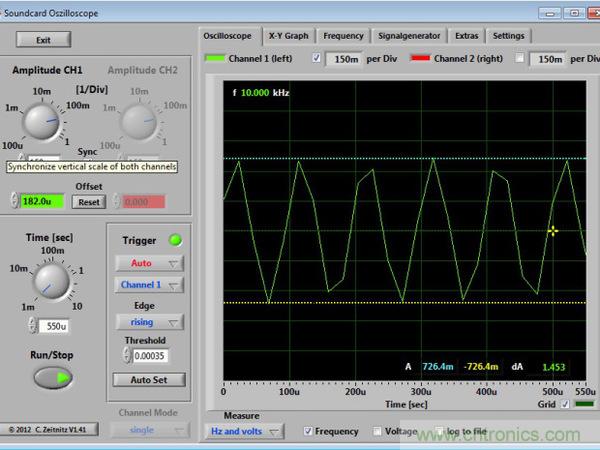

然而到了10kHz，音效卡示波器就接近極限了。可以發現信號有鋸齒狀的坡度角─這是采樣問題的征兆。



示波器受兩個主要條件的限製：



頻寬，即可以有效測量的頻率範圍。實驗室級的示波器在這裏有200MHz的頻寬，也就是說在0到200MHz的範圍可以有效地測量。音效卡的頻寬則小得多，約20–15kHz。在這個範圍之外，測量結果便不準確。



采樣頻率這裏的實驗室級示波器采樣頻率有2GS/s！電腦裏的音效卡則隻有大約44kS/s。這就是為麼更快的波型可能無法準確測量。基本上，采樣頻率是係統測量電壓的頻率。實驗室級的采樣頻率可達每秒20億次，而音效卡型則隻有四萬四千次。你可能會想
，這樣這個DIY工具就沒有作用了，但並非如此！對很多玩家的電路而言
，14kS/s的速度來測量脈寬和頻率綽綽有餘。當電路越來越快時，再考慮買實驗室級的型號。

　　

　　

　　

　　

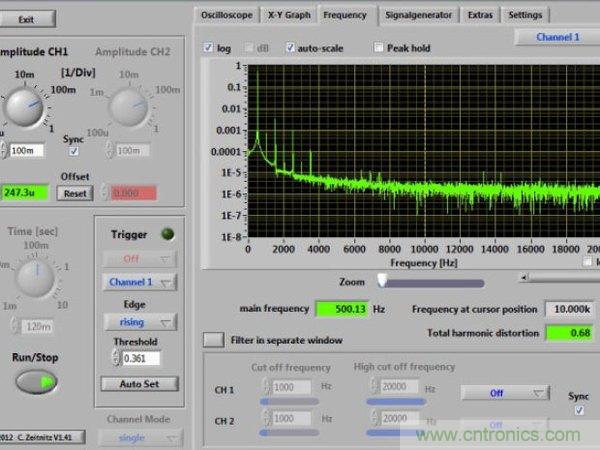

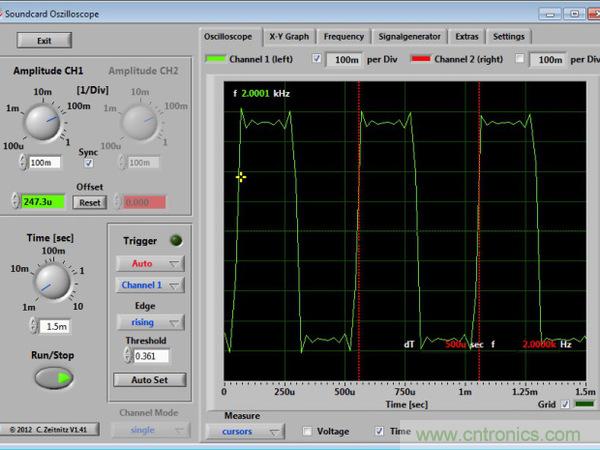

有一些業餘項目會需要測量到方波，例如前麵提到的伺服馬達，但是不用擔心，這套軟件也適用，且較低速度（<10kHz）時有極小的信號衰減。它還有其他好用的功能（有些前麵有提到），其中我特別喜歡FFTgongneng
，yinweiwojingchangshiyong。zhengtieryan
，zhegezhuantishiyigekeyiyongyudianzizhuangzhideqiangdagongju，zuoweirumendeshiboqi，tayouyixiehaoyongdegongneng
，duinidayoubangzhu
，erqiebuhuiguafennijiexialaijigeyuedegongjuyusuan。
