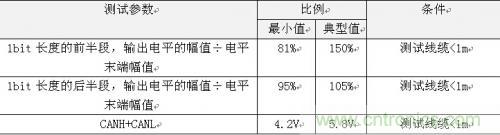

具體要求如表1所示，為測試標準“GMW3122信號特征標準”。



表1  GMW3122信號特征標準



在以往的測試中，我們隻能通過示波器測量1bit的差分電平顯性位的末端幅值，然後在測量前半段（50%）差分電平最大值

，兩者相除
，如果在81%~150%則通過
；



然後在測量後半段（50%）差分電平最大值，除以分電平顯性位的末端幅值，如果在95%~105%則通過；



由此可見，該方法雖然可以大致測量出CAN節jie點dian的de差cha分fen電dian平ping位wei信xin號hao特te征zheng
，但dan由you於yu其qi用yong於yu做zuo分fen析xi的de樣yang本ben很hen少shao，測ce量liang方fang式shi有you很hen難nan操cao作zuo，所suo以yi為wei了le提ti高gao測ce量liang結jie果guo的de準zhun確que度du
，減jian低di人ren工gong成cheng本ben
，文wen章zhang中zhong對dui測ce試shi方fang法fa進jin行xing了le改gai進jin，使shi用yongCANScope-Pro總線分析儀


、CANScope-StressZ擴展板
，使用配套軟件的樣眼圖與對稱性測試進行測量。



試驗方案如下：

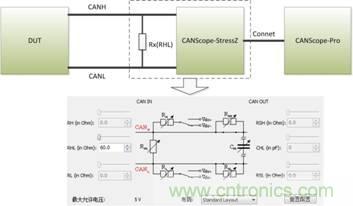

1. 如圖1所示，進行測試連接。測試使用CANScope-Pro的眼圖功能，進行統計以達到高的測試精度。DUT上電後
，要一直發送CAN報文， CANScope不勾選總線應答，其黑色表筆（地）要和DUT的CAN收發器共地。



圖1  信號特征測試連接圖

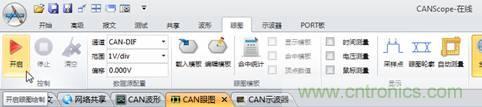

2. 打開CANScope，在DUT正常發送報文後，如圖 2點擊啟動，開啟設備的眼圖功能
，獲取到如圖 3所示的眼圖波形。



圖2  啟動眼圖功能



圖3  眼圖功能

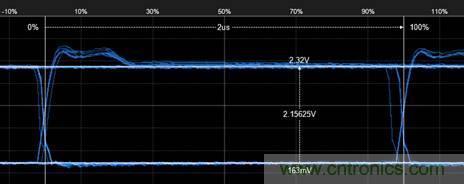

3. 通過光標，先測量出眼圖信號末端的幅值，如圖3所示

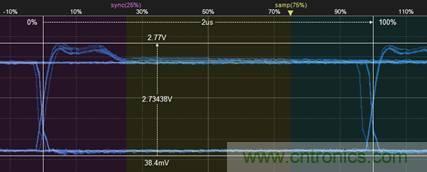

，為2.15V。然後再測量bit前半段的最大幅值，如圖4所示為2.73V。則2.73/2.15=127%，符合GMW3122。



圖4  前半段最大幅值

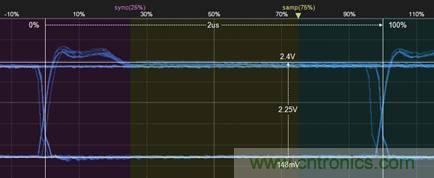

4. 然後再測量bit後半段的最大幅值，如圖5所示
，為2.25V。則2.25÷2.15=104%

，符合GMW3122信號特征標準。



圖5  後半段最大幅值

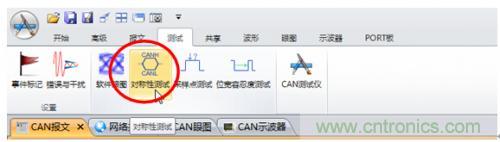

5. 為了精準測試CANH+CANL的電壓值，需要使用對稱性測試功能
，如圖6所示
，在“測試”中點擊啟動“對稱性測試”。



圖6  對稱性測試

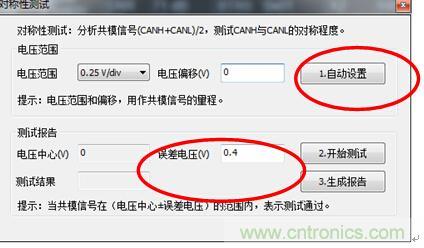

6. 如圖7，在“對稱性測試”操作窗口中，首先點擊“自動設置”調整電壓範圍，讓後將誤差電壓調整成0.4後
，即可點擊“開始測試”按鈕，等待測試結果做判定。



注意：由於GMW3122規定CANH+CANL的電壓要在4.2V~5.8V
，而正常為5V。所以在采用對稱性測試時，其中使用的是（CANH+CANL）/2進行判別。 所以標準範圍為2.1V~2.9V，正常為2.5V。因此圖7中誤差電壓需要填入0.4。



圖7  對稱性測試CANH+CANL



如果測試結果通過，則CANH+CANL的電壓是符合4.2V~5.8V的。



本文重新定義CAN總線的開發測試方法
，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估。
