手裏零件挺多的，昨天做個東西
，本來應該用IN4148做(zuo)二(er)極(ji)管(guan)用(yong)
，隨(sui)手(shou)拿(na)了(le)兩(liang)個(ge)玻(bo)封(feng)管(guan)
，也(ye)沒(mei)仔(zai)細(xi)看(kan)就(jiu)焊(han)上(shang)去(qu)了(le)，上(shang)電(dian)不(bu)能(neng)正(zheng)常(chang)工(gong)作(zuo)，仔(zai)細(xi)檢(jian)查(zha)後(hou)才(cai)發(fa)現(xian)拿(na)了(le)穩(wen)壓(ya)管(guan)當(dang)二(er)極(ji)管(guan)用(yong)了(le)
，廢(fei)了(le)半(ban)天(tian)勁(jin)，早(zao)知(zhi)道(dao)測(ce)試(shi)一(yi)下(xia)了(le)，可(ke)是(shi)用(yong)萬(wan)用(yong)表(biao)是(shi)測(ce)不(bu)出(chu)來(lai)穩(wen)壓(ya)管(guan)和(he)二(er)極(ji)管(guan)的(de)區(qu)別(bie)的(de)，決(jue)定(ding)做(zuo)個(ge)測(ce)試(shi)器(qi)，焊(han)機(ji)前(qian)先(xian)測(ce)試(shi)一(yi)下(xia)二(er)極(ji)管(guan)的(de)耐(nai)壓(ya)
，防(fang)止(zhi)以(yi)後(hou)再(zai)犯(fan)錯(cuo)誤(wu)。



由於沒有特別高的要求，根據三線電壓表頭的最大量程是100V
，就做個100V的算了，一般也夠用了，最早前我做過一個類似的是直接整流220Vdianya，suirankeyiceliangdenaiyahengao，danshihenbuanquan
，zaojiuchaidiaole，zheciyidingyaozuogegelide
，suibianmorenyiyigenxiandoubuhuiyouweixian
，zhaodaoshoulidebianyaqijinliangzhaoercidianyagaode，haizhenyouyigeshuangduli50V輸出的，還帶6V隔離輸出剛好給三線電壓表頭供電
，先把6V整流濾波給電壓表模塊看工作情況，正常後再把雙50V串聯起來做個半波整流加個 1UF高壓電容做濾波然後看最高輸出電壓達到了160V直流，這個電壓太高超過了100V電壓表頭的測量範圍，因為電壓表頭也是有輸入電阻的，就串聯電阻找出剛好接近100V的直流電壓，最後測試下來需要330K的電阻剛好合適

，由於有大電阻串聯在電源裏麵
，就算短路電流也隻有0.6ma也不會對管子造成損害。



加上電源開關

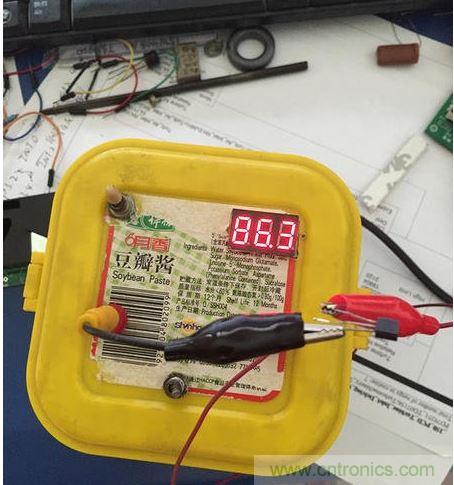

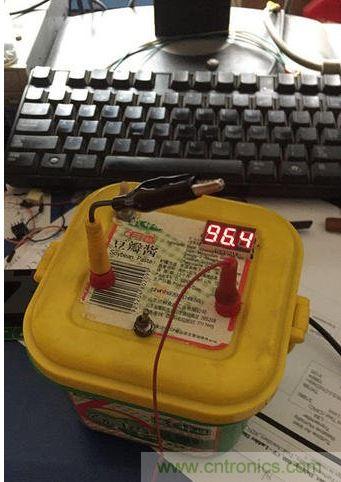

，輸出用雙刀雙擲開關做個正反切換開關，方便電壓換向使用，隨便找個殼子裝起來，就成了上圖的模樣。

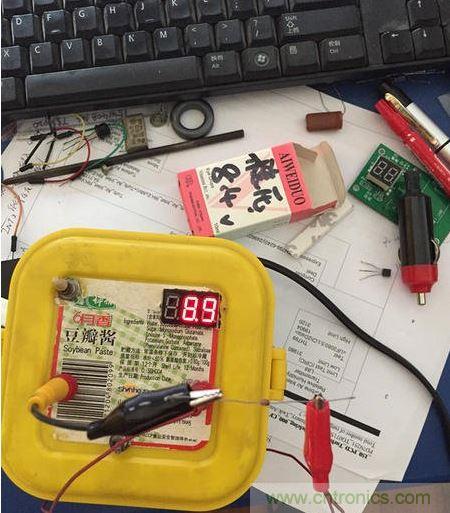

測試一下8.4V穩壓管還行：

再找個9012測測E-C試試：

OK！



對了！再囉嗦一句
，如果測量電容耐壓一定要注意放電！否則真的會電到你一針的嗬嗬！
