何為軟開關？軟開關是相對於硬開關而言。硬開關顧名思義
，電源的開斷完全取決於硬件，是物理層上的開合；而er軟ruan開kai關guan，則ze是shi必bi須xu借jie助zhu於yu軟ruan件jian，準zhun確que地di說shuo是shi借jie助zhu軟ruan件jian來lai進jin行xing關guan閉bi。兩liang者zhe各ge有you優you劣lie。前qian者zhe因yin為wei是shi物wu理li層ceng的de操cao作zuo，可ke以yi講jiang電dian源yuan和he係xi統tong部bu分fen完wan全quan阻zu隔ge
，所suo以yi關guan閉bi時shi漏lou電dian流liu非fei常chang小xiao，但dan缺que陷xian是shi關guan閉bi時shi無wu法fa給gei予yu軟ruan件jian任ren何he通tong知zhi信xin息xi；而er後hou者zhe的de關guan閉bi隻zhi是shi電dian平ping的de操cao作zuo，關guan閉bi後hou無wu法fa將jiang電dian源yuan部bu分fen與yu係xi統tong部bu分fen隔ge離li，因yin此ci相xiang對dui而er言yan
，漏lou電dian流liu會hui比bi較jiao大da，但dan優you點dian在zai於yu，關guan閉bi是shi由you軟ruan件jian進jin行xing控kong製zhi，所suo以yi能neng在zai關guan閉bi前qian做zuo好hao相xiang應ying的de準zhun備bei工gong作zuo。

zhengshiyinweicitexing，gudianzishebeilaishuocaiyongyingkaiguandeshejifeichangshao，gengduodeshiruankaiguan。jugejiandandelizi
，womenchangyongdejiayongdiannaojiushiruankaiguansheji。shixiangjiarudiannaocaiyongdeshiyingkaiguandesheji，huishishenmejieguo

？jieguogujijiurutongwomenzaizhengchangshiyongdiannaoshi，turanjiangchatougeibadiaoyiyang。zheyang，duiyudiannaodeshebei，tebieshiyingpaneryan，suozaochengdesunhaishibukeguliangde。

軟開關設計 硬件篇

對於軟開關而言，在我們按下那一瞬間，因為還沒有給CPU上電，不存在任何程序執行的可能
，所以注定“打開”這一個操作隻能用硬件完成。當係統跑起來以後，此時軟件已經開始運作

，我們就能通過對GPIO進行操作來關閉設備。綜上所述，如果要實現軟開關，我們必須具備兩個GPIO口。一個為DETECT_KEY，作為輸入
，用來檢測按鍵是否按下；另一個為GPIO_SHDW，作為輸出，用來控製電源的閉合。

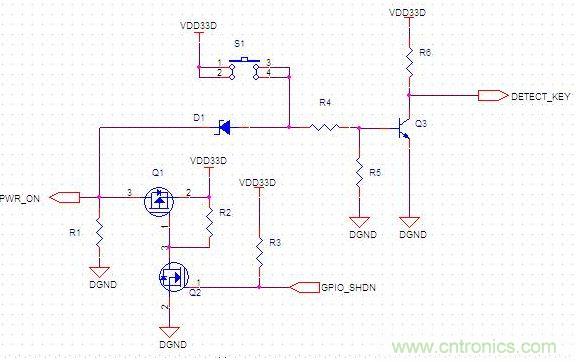

現在，我們來看一個典型的軟開關電路（圖一
，以下講解都以電路圖的標號為指代）：

該電路很簡單
，對外的節點有四處，分別如下：

PWR_ON：用來控製係統的電源。當其為high時
，係統正常供電。

VDD33D：直接接3.3V電壓

GPIO_SHDW：當其為low時關閉係統電源

DETECT_KEY：檢測按鍵S1的狀態。

我們現在根據開機到關機的過程來一步一步來分析該電路：

1.未開機，S1未按下。

此時GPIO_SHDN為low，直接控製了Q1和Q2的控製腳(PIN1)，令VDD33D的電壓無法輸出到POW_ON端。而D1因為S1未按下，該二極管也處於阻隔狀態，S1端的VDD33D也無法輸送到POW_ON端。故整個係統還處於關閉狀態。

2.S1按下，開機。

S1按下，二極管D1導通，S1端的VDD33D電壓輸送到PWR_ON端
，係統開始啟動。係統啟動時，將GPIO_SHDN置high。此時PWR_ON已經輸入了R2,R3端的VDD33D電壓，D1兩邊電壓基本上處於平衡狀態，D1相當於斷開，S1端的電壓無法加載到PWR_ON。

3.S1放開，係統正常運行。

S1放開，D1不可能再導通，而此時電壓已經主要是從R2，R3端的VDD3D輸入，令PWR_ON一直保持high狀態
，故係統一直處於正常運行狀態。

4.S1按下，係統正常運行。

因為S1按下
，導致Q3導通，拉低R6端下方的電壓，此時DETECT_KEY這個GPIO口檢測到電平為low，軟件開始進入計時狀態。

5.S1放開。

因為S1已經放開
，Q3不再導通，R6下端電壓恢複，DETECT_KEY檢測到電平為high。此時軟件和閾值做比較，如果超過預定的閾值
，則關閉係統
；否則，將本次操作忽略。在這裏之所以和閾值進行比較，是出自於防抖的需要。因為在實際使用中，可能R6端會有微小的極為短暫的電壓降，如果軟件不設置閾值，檢測到該電壓降就會關閉
，這對於產品而言是不允許的。
