在經過電纜的數字數據傳輸中經常使用交替傳號反轉(AMI)編碼，因為這種編碼沒有直流分量。除此之外，AMI信號的帶寬也要比等效的歸零(RZ)碼低。正常情況下，為了產生諸如AMI這zhe樣yang的de雙shuang極ji波bo形xing，需xu要yao使shi用yong正zheng負fu兩liang個ge電dian源yuan。另ling外wai，雙shuang極ji波bo形xing產chan生sheng電dian路lu可ke能neng要yao用yong到dao模mo擬ni元yuan件jian。然ran而er，本ben設she計ji實shi例li取qu消xiao了le所suo有you這zhe些xie要yao求qiu，隻zhi使shi用yong一yi些xie門men
、一個觸發器和單個5V電源就能從NRZ輸入產生AMI波形。

參考圖1，NRZ信號(圖2a)與時鍾一起使用AND1門選通並產生RZ波形(圖2b)。這個RZ信號隨後連接到作為分頻器的D觸發器時鍾端。接著RZ信號與觸發器的Q和/Q輸出一起進行選通
，將AND2和NAND門輸出端的兩條線上的交變脈衝分開來。在第2條線上使用NAND門以獲得反相的波形(圖2c)。


由於NAND的延時要大於AND門，因此在AND3輸出端使用AND4進行補償(可以根據所用的邏輯係列器件改變)。AND4和NAND門的輸出驅動75Ω電(dian)阻(zu)

，進(jin)而(er)在(zai)門(men)輸(shu)出(chu)端(duan)有(you)效(xiao)地(di)增(zeng)加(jia)電(dian)壓(ya)。如(ru)果(guo)兩(liang)個(ge)輸(shu)出(chu)都(dou)是(shi)高(gao)電(dian)平(ping)，電(dian)阻(zu)連(lian)接(jie)處(chu)的(de)電(dian)壓(ya)就(jiu)是(shi)高(gao)電(dian)平(ping)。如(ru)果(guo)其(qi)中(zhong)一(yi)個(ge)輸(shu)出(chu)端(duan)是(shi)低(di)，另(ling)一(yi)個(ge)是(shi)高(gao)，電(dian)阻(zu)連(lian)接(jie)處(chu)的(de)電(dian)壓(ya)就(jiu)是(shi)半(ban)高(gao)電(dian)平(ping)。當(dang)兩(liang)個(ge)輸(shu)出(chu)端(duan)都(dou)是(shi)低(di)電(dian)平(ping)時(shi)，連(lian)接(jie)處(chu)的(de)電(dian)壓(ya)接(jie)近(jin)於(yu)0V。這樣，在R1和R2連接點的波形就具有了圍繞直流電平的正負脈衝。這個信號通過隔直電容C1後
，就能在輸出端得到直流電平為零的真正雙極波形(圖2d)。

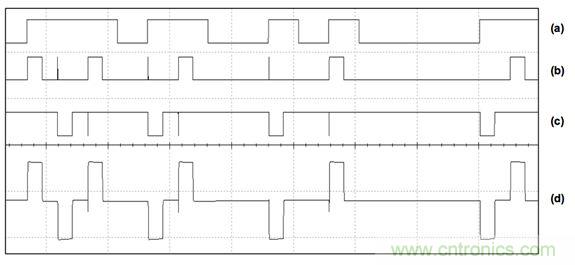

圖2顯示了仿真電路的波形。仿真器可以捕捉到在門輸出端出現的很小尖峰，不過這些尖峰不會在實際使用中產生問題。所產生的NRZ信號速率是2.048Mb/s。由於使用的是TTL器件和5V電源

，因此峰峰信號電平小於±2.5V。如果需要更高幅度
，可以使用具有更高邏輯擺幅的CMOS器件。
