1 PLD發展過程

早期的可編程邏輯器件隻有可編程隻讀存貯器（PROM）
、紫外線可擦除隻讀存貯器（EPROM）和電可擦除隻讀存貯器（E2PROM）三種。由於結構的限製

，他們隻能完成簡單的數字邏輯功能。

稍後，出現了一類結構上稍複雜的可編程芯片，即可編程邏輯器件（PLD），他能夠完成各種數字邏輯功能。這一階段（大約20世紀70年代中期）的產品主要有可編程陣列邏輯（ProgrammableArrayLogic
，PAL），PAL由一個可編程的“與”平麵和一個固定的“或”平麵構成
，或門的輸出可以通過觸發器有選擇地被置為寄存狀態。PAL器件是現場可編程的，他的實現工藝有反熔絲技術、EPROM技術和E2PROM技術。

20世紀80年代初期，在PAL的基礎上

，又發展了一種通用陣列邏輯（GenericArrayLogic，GAL），他采用E2PROM工藝，實現了電可按除
、電可改寫
，其輸出結構是可編程的邏輯宏單元，因而他的設計具有很強的靈活性，至今仍有許多人使用。

20世紀80年代中期

，為了彌補上述缺陷

，又先後推出了可擦除、可編程的邏輯器件（ErasableProgrammableLogicDevice，EPLD）。CPLD和FPGA
，EPLD的集成度更高
，設計更靈活，但內部連線功能較弱。

2 結構比較

不同廠家對PLD的叫法不盡相同，但一般來說，把基於乘積項技術，FLASH（類似E2PROM工藝）工藝的PLD叫CPLD;把基於查找表技術，SRAM工藝，要外掛配置E2PROM的PLD叫FPGA。下麵從內部結構對2者進行比較。

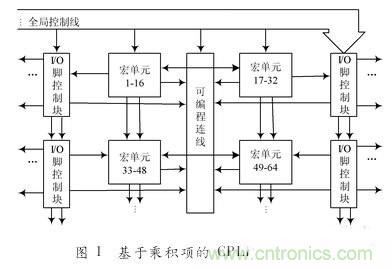

2.1 基於乘積項的CPLD結構

以altera的MAX7000為例
，其他型號的結構與此都非常相似

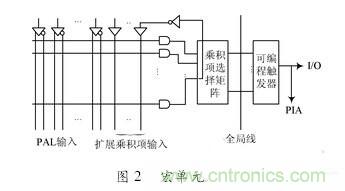

，這種PLD結構可分為3塊：宏單元（marocell），可編程連線陣列（ProgrammableInterconnectArray，PIA）和輸入輸出I/O控製塊。宏單元是CPLD的基本結構

，由他來實現基本的邏輯功能。

[page]

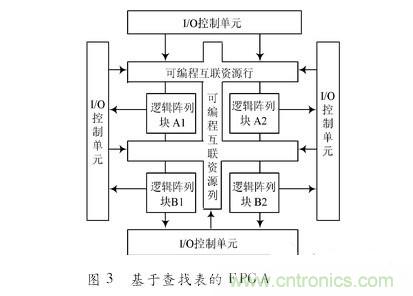

2.2 基於查找表的FPGA結構

以Altera的FLEX/ACEX為例，這種PLD結構主要包括邏輯陣列塊（LogicArrayBlock
，LAB），輸入輸出塊（InputOutputElement，I/OE）
，隨機存儲器塊（RandomAccessMemory
，RAM未表示出）和可編程行/列連線。其中一個LAB包括8個邏輯單元（LogicElement

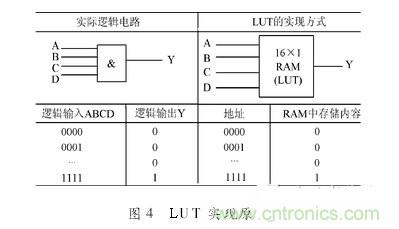

，LE），每個LE包括一個LUT一個觸發器和相關的相關邏輯。LE是FLEX/ACEX芯片實現邏輯的最基本結構。如圖3所示。

由以上CPLD和FPGA的結構比較，可以看出CPLD的每個宏單元都類似PAL結構
，一片CPLD又是N個宏單元的陣列集合
，且其邏輯塊互連具有集總式特點。FPGA的LAB的也是陣列排列


，但是LAB之間是采用分布式互連方式

，其基本單元LE的尋址進行的是一種邏輯門運算。

3 功能比較

盡管CPLD和FPGA都是PLD器件，有很多共同特點，但由於上節對CPLD和FPGA進行結構上比較的不同，在使用過程中仍然具有很大的差異。

（1）適合結構

一般認為CPLD是“邏輯豐富”型的，更適合完成各種算法和組合邏輯，FPGA是“時序豐富”型的
，更適合於完成時序邏輯。換句話說
，CPLD更適合於觸發器有限而乘積項豐富的結構
，而FPGA更適合於觸發器豐富的結構。

（2）運行速度

一般認為CPLD是“邏輯豐富”型的，更適合完成各種算法和組合邏輯
，FPGA是“時序豐富”型的
，更適合於完成時序邏輯。換句話說，CPLD更適合於觸發器有限而乘積項豐富的結構，而FPGA更適合於觸發器豐富的結構。

（3）編程方式

目前的CPLD主要是基於E2PROM或FLASH存儲器編程， 編程次數達1萬次；FPGA大部分是基於SRAM編程其優點是可進行任意次數的編程，並可在工作中快速編程
，實現板級和係統級的動態配置

，因此可稱為可重配置硬件。

4 CPLD/FPGA發展趨勢

PLD在近20年的時間裏已經得到了巨大的發展
，在未來的發展中，將呈現以下幾個方麵的趨勢：

（1） 向大規模、高集成度方向進一步發展

當前，PLD的規模已經達到了百萬門級，在工藝上

，芯片的最小線寬達到了0.13um

，並且還會向著大規模、高集成度方向進一步發展。

（2） 向低電壓
、低功耗的方向發展

PLD的內核電壓在不斷的降低
，經曆5V→3.3V→.5V→1.8V的演變，未來將會更低。工作電壓的降低使得芯片的功耗也大大減少，這樣就適應了一些低功耗場合的應用，比如移動通信設備、個人數字助理等。

（3） 向高速可預測延時方向發展

由於在一些高速處理的係統中，數據處理量的激增要求數字係統有大的數據吞吐速率，比如對圖像信號的處理，這樣就對PLD的速度指標提出了更高的要求;另ling外wai，為wei了le保bao證zheng高gao速su係xi統tong的de穩wen定ding性xing，延yan時shi也ye是shi十shi分fen重zhong要yao的de。用yong戶hu在zai進jin行xing係xi統tong重zhong構gou的de同tong時shi，擔dan心xin的de是shi延yan時shi特te性xing會hui不bu會hui因yin重zhong新xin布bu線xian的de改gai變bian而er改gai變bian，如ru果guo改gai變bian
，將jiang會hui導dao致zhi係xi統tong性xing能neng的de不bu穩wen定ding性xing，這zhe對dui龐pang大da而er高gao速su的de係xi統tong而er言yan將jiang是shi不bu可ke想xiang象xiang的de，帶dai來lai的de損sun失shi也ye是shi巨ju大da的de。因yin此ci，為wei了le適shi應ying未wei來lai複fu雜za高gao速su電dian子zi係xi統tong的de要yao求qiu，PLD的高速可預測延時也是一個發展趨勢。

（4） 向數摸混合可編程方向發展

迄今為止，PLD的de開kai發fa與yu應ying用yong的de大da部bu分fen工gong作zuo都dou集ji中zhong在zai數shu字zi邏luo輯ji電dian路lu上shang
，在zai未wei來lai幾ji年nian裏li，這zhe一yi局ju麵mian將jiang會hui有you所suo改gai變bian
，模mo擬ni電dian路lu和he數shu摸mo混hun合he電dian路lu的de可ke編bian程cheng技ji術shu得de到dao發fa展zhan。目mu前qian的de技ji術shuISPPAC可實現3種功能：信號調整、信號處理和信號轉換。信號調整主要是對信號進行放大
、衰減和濾波;信號處理是對信號進行求和、求差和積分運算;信號轉換則是指把數字信號轉換成模擬信號。EPAC芯片集中了各種模擬功能電路，如可編程增益放大器
、可編程比較器


、多路複用器、可編程A/D轉換器、濾波器和跟蹤保持放大器等。

（5） 向多功能、嵌入式模塊方向發展

現在，PLD內已經廣泛嵌入RAM/ROM
，FIFO等存儲器模塊
，這些嵌入式模塊可以實現更快的無延時的運算與操作。特別是美國Altrea公司於2000年對可編程片上係統（SystemOnProgrammableChip，SOPC）的提出，使得以FPGA為物理載體、在單一的FPGA中實現包括嵌入式處理器係統
、接口係統、硬件協處理器或加速器係統、DSP係統、數字通信係統、存儲電路以及普通數字係統更是成為目前電子技術中的研究熱點。
