雷(lei)達(da)
，其(qi)實(shi)沒(mei)那(na)麼(me)高(gao)大(da)上(shang)
，說(shuo)白(bai)了(le)就(jiu)這(zhe)些(xie)信(xin)號(hao)，就(jiu)這(zhe)些(xie)器(qi)件(jian)
，就(jiu)這(zhe)些(xie)事(shi)情(qing)。不(bu)過(guo)當(dang)今(jin)先(xian)進(jin)的(de)雷(lei)達(da)係(xi)統(tong)需(xu)要(yao)最(zui)高(gao)性(xing)能(neng)的(de)信(xin)號(hao)處(chu)理(li)產(chan)品(pin)以(yi)在(zai)運(yun)行(xing)時(shi)達(da)到(dao)峰(feng)值(zhi)性(xing)能(neng)，下(xia)麵(mian)一(yi)起(qi)看(kan)看(kan)最(zui)高(gao)性(xing)能(neng)的(de)信(xin)號(hao)處(chu)理(li)產(chan)品(pin)帶(dai)給(gei)我(wo)們(men)多(duo)大(da)的(de)震(zhen)撼(han)…

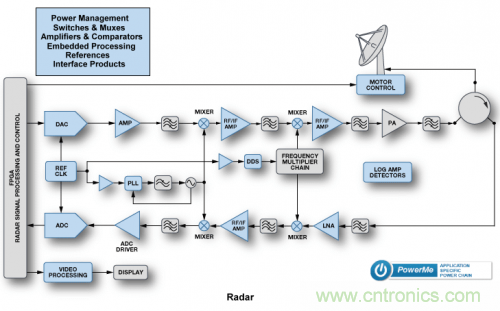

雷達框圖：

模數轉換器

雷達首先將獲得的數字信號經過DAC成模擬信號進行，從而下一步的處理

AD9122: 雙通道、16位、1200 MSPS

、TXDAC數模轉換器

一款雙通道
、16位、高動態範圍數模轉換器(DAC)，提供1200 MSPS采cai樣yang速su率lv，可ke以yi產chan生sheng最zui高gao達da奈nai奎kui斯si特te頻pin率lv的de多duo載zai波bo。它ta具ju有you針zhen對dui直zhi接jie變bian頻pin傳chuan輸shu應ying用yong進jin行xing優you化hua的de特te性xing，包bao括kuo複fu數shu數shu字zi調tiao製zhi以yi及ji增zeng益yi與yu失shi調tiao補bu償chang。DAC輸出經過優化，可以與模擬正交調製器無縫接口，四線式串行端口接口允許對許多內部參數進行編程和回讀。滿量程輸出電流可以在8.7 mA至31.7 mA範圍內進行編程。該器件采用72引腳LFCSP封裝…

產品特色：

1．利用超低噪聲與交調失真(IMD)特性，從基帶到高中頻的寬帶信號可以實現高質量合成
2．專有DAC輸出開關技術可增強動態性能
、電流輸出配置簡便，可以用於各種單端或差分電路拓撲結構
3．靈活的LVDS數字接口允許標準32線式總線的寬度降至原來的½或¼

同時也推薦使用以下器件：

AD9148: 4通道

、16位、1GSPS TXDAC數模轉換器
AD9739: 14位、2500 MSPS、RF數模轉換器

運算放大器

將經過ADC來的模擬信號進行放大，來得到更加直觀
、具體的信號

AD8021: 低噪聲、高速放大器，用於16 BIT係統

一款出眾的高性能、高速電壓反饋放大器，可以用於16 bit分辨率係統。具有低壓噪聲和低電流噪聲，是當今的高速低噪聲運算放大器產品中靜態電源電流最低的產品。且工作電壓範圍較寬，為±2.25 V～±12 V，也可以采用5 V單電源供電，因此非常適合高速低功耗儀器儀表。輸出禁用引腳可以將靜態電源電流進一步降低至1.3 mA…

特性：

1. 不僅技術性能出眾，而且價格優勢明顯，靜態電流也低得多
2. 高速、通用放大器，非常適合各種增益配置，可以用於信號處理鏈路以及控製環路
3. 采用標準8引腳SOIC與MSOP封裝
，工作溫度範圍為：-40°C～+85°C

同時也推薦使用下列器件：

ADL5531: 20 MHz 至500 MHz 中頻增益模塊
ADL5534: 20 MHz 至500 MHz 中頻放大器
ADL5535: 20 MHz 至1.0 GHz 中頻增益模塊

TX混頻器

利用一個高線性度雙平衡有源混頻器內核以及集成的本振緩衝放大器來提供10 MHz至6 GHz的高動態範圍頻率轉換

ADL5801: 高IP3
、10 MHz 至6 GHz 有源混頻器

專有的線性化架構使混頻器能在高輸入電平下提供增強的IP3性能。偏置調整特性可通過單一控製引腳實現輸入線性度、單(dan)邊(bian)帶(dai)噪(zao)聲(sheng)指(zhi)數(shu)，以(yi)及(ji)直(zhi)流(liu)電(dian)流(liu)的(de)最(zui)優(you)化(hua)。在(zai)手(shou)機(ji)應(ying)用(yong)中(zhong)，帶(dai)內(nei)阻(zu)塞(sai)信(xin)號(hao)可(ke)能(neng)會(hui)導(dao)致(zhi)動(dong)態(tai)性(xing)能(neng)下(xia)降(jiang)

，高(gao)輸(shu)入(ru)線(xian)性(xing)度(du)使(shi)其(qi)能(neng)夠(gou)滿(man)足(zu)這(zhe)一(yi)應(ying)用(yong)的(de)嚴(yan)苛(ke)要(yao)求(qiu)。自(zi)適(shi)應(ying)偏(pian)置(zhi)功(gong)能(neng)使(shi)得(de)該(gai)款(kuan)器(qi)件(jian)能(neng)夠(gou)在(zai)出(chu)現(xian)強(qiang)阻(zu)塞(sai)信(xin)號(hao)時(shi)實(shi)現(xian)高(gao)IP3性能。當強幹擾不再出現時，會自動偏置以實現低噪聲指數和低功耗…

特性：

1. 可提供出色的本振至射頻與本振至中頻泄漏，其典型值優於-40 dBm
2. 由於開集IF輸出的寬頻率範圍使得，適合用作各種傳輸應用中的上變頻器
3. 出色的阻塞單邊帶噪聲指數

，邊帶噪聲指數：10 dB

同時也推薦使用下列器件：

ADL5802: 雙通道、高IP3、100 MHz ～ 6 GHz有源混頻器
ADRF6655: 寬帶上/下變頻混頻器，集成小數N分頻PLL和VCO

RF/IF 放大器

將從混頻器輸出的信號進行15dB寬帶的線性放大

ADL5541:射頻/中頻（RF/IF）增益模塊，工作頻率50 MHz 至6 GHz，增益15 dB

一款15 dB寬帶的線性放大器

，工作頻率高達6 GHz
，在頻率、溫度與電源範圍內穩定工作, 器件一致性好。同時可以用於各種有線電視、手機以及儀器設備。該增益模塊內部匹配輸入電阻為50Ω，在6 GHz以內其輸入回波損耗為10 dB以下。它工作時隻要求輸入/輸出交流耦合電容器
、電源去耦合電容器以及外部電感…

特性：

1. 采用InGaP HBT工藝製作
，靜電放電（ESD）保護額定值為1 kV (Class 1C)
2. 內部匹配的50Ω輸入/輸出電阻，同時內置偏置控製電路
3. 采用3 mm×3 mm LFCSP封裝
，帶裸露焊盤，具有出色的熱阻性能

同時也推薦使用下列器件：

ADL5542: 20dB固定增益、50 MHz到6 GHz RF/IF增益模塊
ADL5601/ADL5602: 50 MHz至4 GHz RF/IF增益模塊

REF時鍾

檢測溫度控製風扇的啟停及轉速

AD9510:1.2 GHZ時鍾分配IC
，PLL內核，分頻器
，延遲調整，8路輸出

提供多路輸出時鍾分配功能
，並集成一個片內鎖相環(PLL)內核。它具有低抖動和低相位噪聲特性
，能夠極大地提升數據轉換器的時鍾性能。4路獨立的LVPECL時鍾輸出和4路LVDS時鍾輸出工作頻率分別為1.2 GHz和800 MHz。可選的CMOS時鍾輸出工作頻率為250 MHz…

特性：

1. PLL部分由可編程參考分頻器(R)
、低噪聲鑒頻鑒相器(PFD)、精密電荷泵(CP)和可編程反饋分頻器(N)組成
，最高達1.6 GHz的PLL輸出頻率可以與輸入參考REFIN同步
2. 時鍾分配部分提供LVPECL輸出和可編程為LVDS或CMOS的輸出。每路輸出都有一個可編程分頻器，可以旁路該分頻器或者設置最高32的整數分頻比
3. 非常適合數據轉換器時鍾應用，利用亞皮秒抖動編碼信號，可實現最佳的轉換器性能

模數轉換器

AD9650:16位、25 MSPS/65 MSPS/80 MSPS/105 MSPS模數轉換器

這款雙通道ADC內核采用多級
、差分流水線架構
，並集成了輸出糾錯邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入放大器和共享集成基準電壓源

，可簡化設計考慮因素。占空比穩定器可用來補償ADC時鍾占空比的波動
，使轉換器保持出色的性能…

最大的優勢：

1. 片內擾動選項可改善低功耗模擬輸入信號的無雜散動態範圍(SFDR)性能
2. 專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能
3. 標準串行端口接口(SPI)支持各種產品特性和功能，例如：數據格式化（偏移二進製、二進製補碼或格雷碼）、時鍾DCS使能、節電模式以及測試模式

同時也推薦使用下列器件:

AD9265：一款16位、125 MSPS模數轉換器(ADC)，旨在支持需要高性能
、低成本、小尺寸且具多功能性的通信應用
AD9461：16位，單芯片，采樣模擬到數字轉換器（ADC）
，帶有一個片上采樣和保持電路
AD9467: 一款16位
、單芯片

、中頻(IF)采樣模數轉換器(ADC)
，針對高性能
、寬帶寬和易用性而優化

其他（PLL、LNA）

PLL鎖相環

ADF4158:直接調製/波形產生6.1 GHz 小數N分頻頻率合成器
ADF4156: 6.2 GHz 小數N分頻頻率合成器

LNA低噪聲放大器

ADL5521: 400 MHz ～4000 MHz 低噪聲放大器
