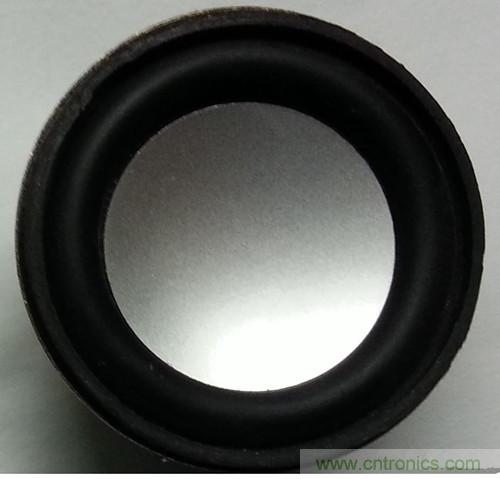

首先來看一下喇叭

，從插卡音箱裏摳的，4Ω/3W，音量超大

，重低音也足。
然後是供電，既然是用在筆記本上，當然是考慮通過電腦供電了，其實USB是可以提供500mA電流的，但需要設備申請，剛開始考慮通過C8051F320實現一個HID設備（主要是考慮免驅）向電腦申請500mA，後來看到有人自製USB聲卡，連音頻信號線都可以省了。當然30多大洋的PCM2912是無論如何談不上低成本的
，本人找到一款真正低價的USB聲卡芯片CM102S+
，3元。

CM102是自帶功率放大的，但OTL怎麼也比不上BTL，還是加個專用的功率放大吧，PAM8403
，1元不到。
[page]

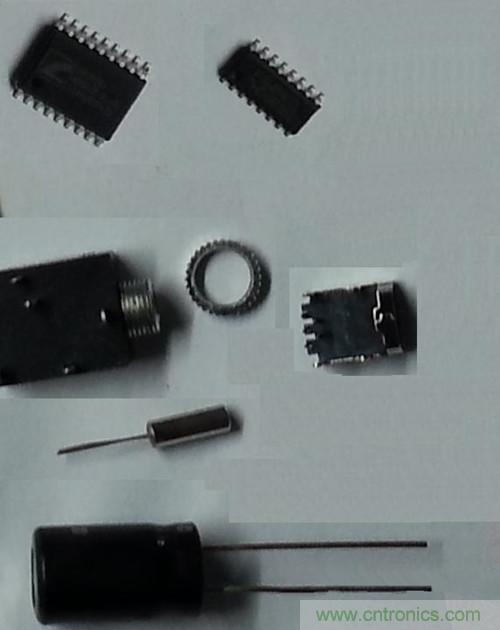

下麵是關鍵器件，貼片元件沒照下來，反正也看不清楚。箱體用的是保健品的瓶子，後麵有。
下麵詳細介紹製作過程：

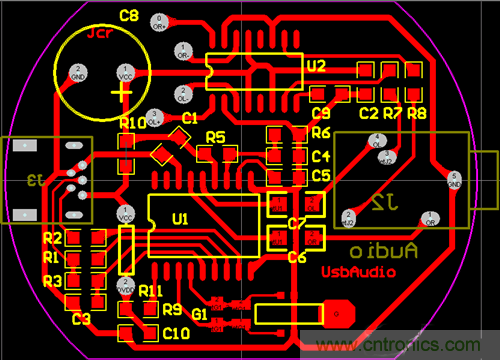

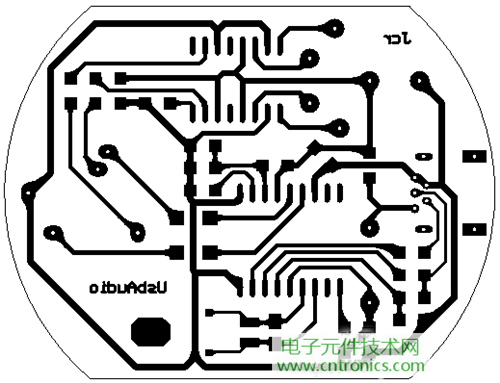

1、畫PCB圖
，由於是自製PCB，隻能單麵布線，所以走線並不合理
，不過能拔膿的就是好膏藥
，能幹活就行。去掉絲印層
、底層，黑白方式鏡像打印。所有孔均為15mil
，給鑽頭一個定位而已，實際孔大小取決於鑽頭。 [page]

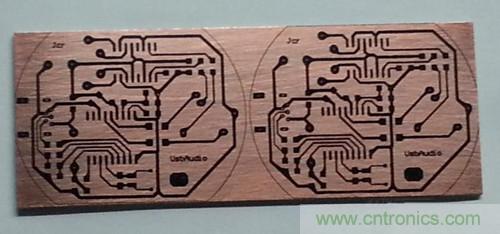

2

、轉印到敷銅板，由於我買的是15*10cm的敷銅板，直接做兩塊
，寬度為10cm。

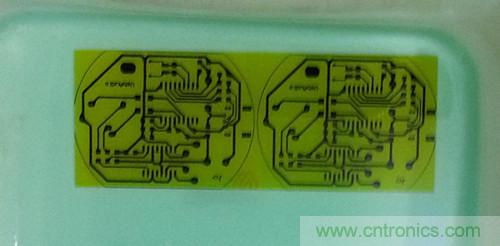

3
、腐蝕
，本人秘製的腐蝕液，雙氧水+鹽酸
，比氯化鐵速度更快
、更加環保，美中不足的是鹽酸為揮發性的，藏在櫃子裏不長時間櫃子裏的金屬件全部鏽蝕了，現在合頁都掉了。 [page]

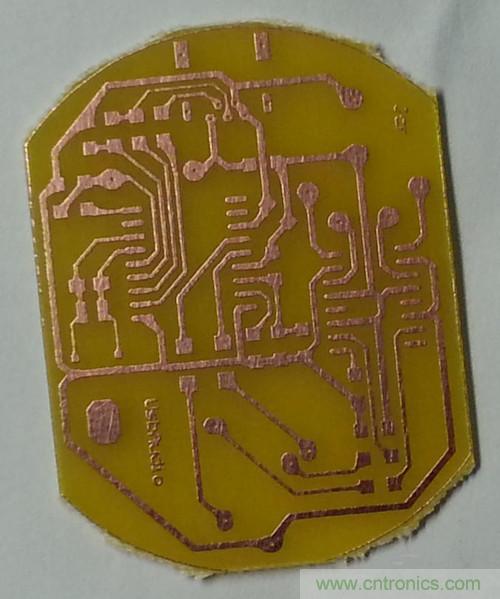

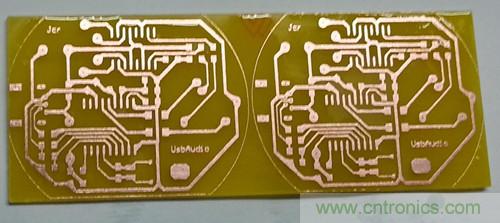

大功告成。
清洗幹淨後就是這樣了。
4、想(xiang)把(ba)電(dian)路(lu)板(ban)放(fang)進(jin)瓶(ping)子(zi)裏(li)
，還(hai)需(xu)要(yao)對(dui)電(dian)路(lu)板(ban)進(jin)一(yi)步(bu)加(jia)工(gong)，線(xian)路(lu)板(ban)的(de)尺(chi)寸(cun)是(shi)精(jing)心(xin)測(ce)算(suan)的(de)，圓(yuan)形(xing)邊(bian)框(kuang)的(de)直(zhi)徑(jing)是(shi)瓶(ping)子(zi)的(de)內(nei)徑(jing)，板(ban)子(zi)寬(kuan)度(du)是(shi)瓶(ping)口(kou)的(de)直(zhi)徑(jing)
，比(bi)瓶(ping)體(ti)內(nei)徑(jing)小(xiao)，這(zhe)樣(yang)才(cai)能(neng)放(fang)進(jin)去(qu)呀(ya)。

把上麵的板子切開
，上鉗子
，沿邊框外剪一遍，盡量不剪到線。 [page]

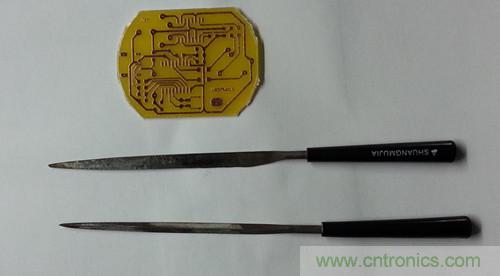

再上小銼刀，磨吧。

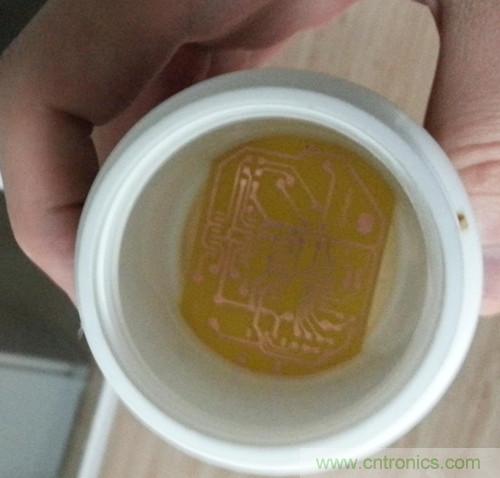

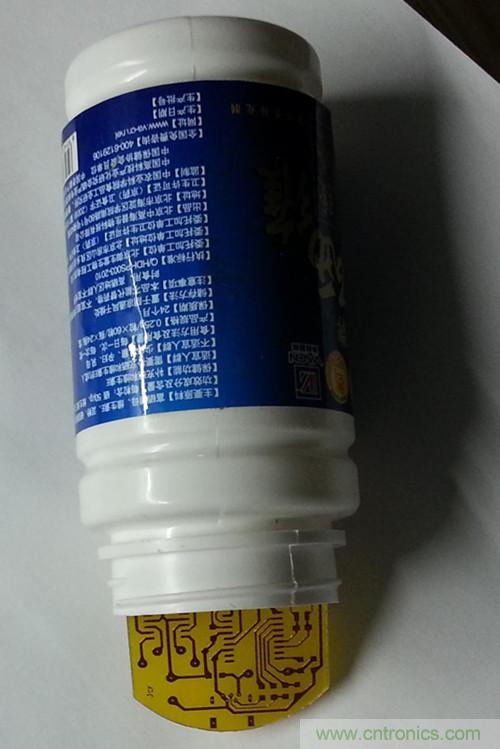

5、完成後的PCB板應該能夠放進瓶口
，且在瓶內能夠平放，板邊與瓶子內壁切合。 [page]
6

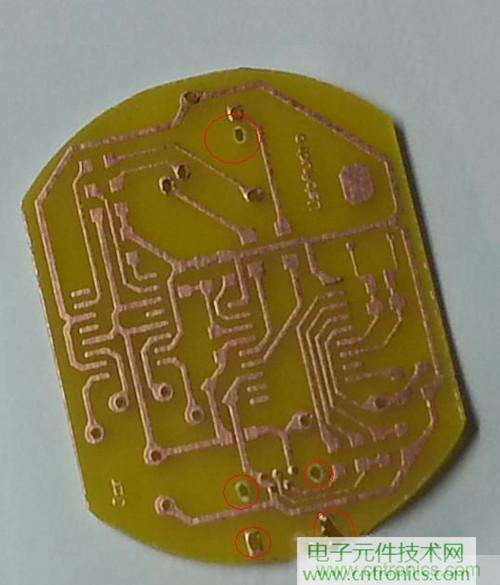

、打孔，微型電鑽，難控製呀，一定得買個台鑽才行。這才發現音頻插座的一個腳畫偏了
，差了100mil呀。不過什麼問題都難不倒咱Diyer，找對位置再打個孔唄。

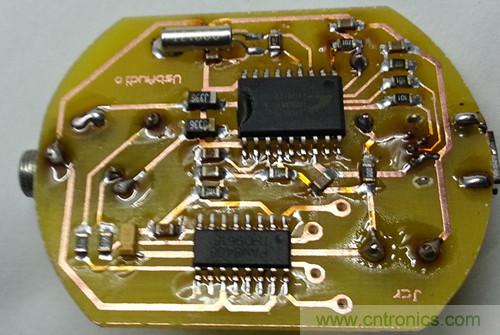

7、焊的過程中鬆香用得多了，焊完用酒精洗一下就可以了。
labakeyiyehanshangle，baxianyongrerongjiaogudingyixia，miandexiamianshigongdeshihouladuanlemafan。weiyideyigenfeixiantingzhayan，benlaishejideshiyongdiangan，meizhaozhe，yushi，chengbenjinyibujiangdile。 [page]

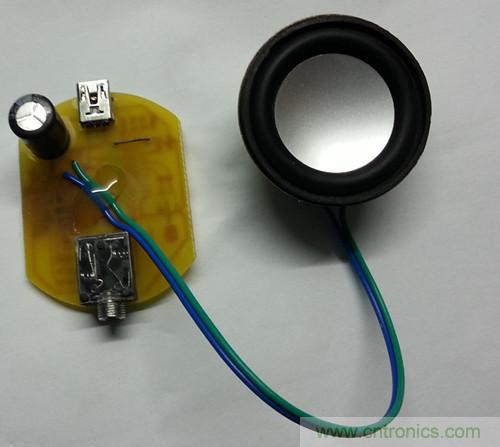

8、最後一步，把板子、喇叭裝進瓶子裏，美工刀、銼
、鑽...都用過後就可以了。
9

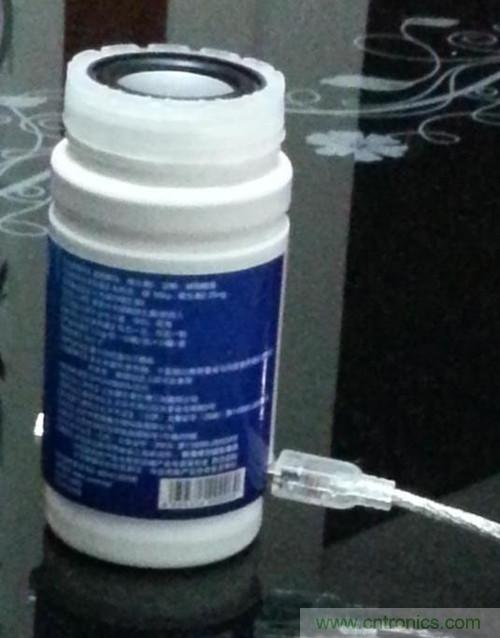

、最終效果。

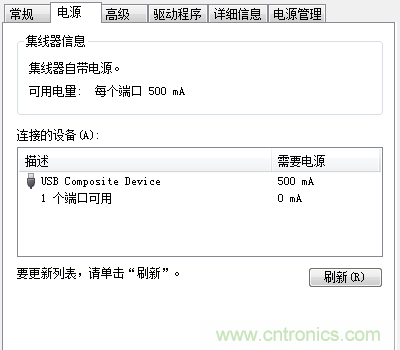

真正的500mA電流，供電充足，音量巨大，低音渾厚。算算成本
，應該不會超過10元吧。
