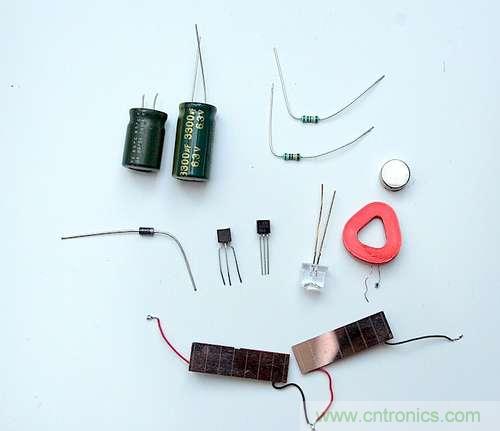

○ 太陽能電池
○ 3300uF電容
○ 1000uF電容
○ 2N3904或2N2222三極管
○ 2N3906三極管
○ 一個二極管，型號不限
○ 2個100K電阻
○ LED（不是必須的，但是為什麼要浪費來自太陽的能源呢？)
○ 線圈（你可以購買或者從舊的錄像機裏拆出一個）
○ 磁鐵（釹鐵硼磁鐵最好了）

這zhe些xie是shi電dian子zi線xian路lu部bu分fen的de基ji本ben需xu求qiu。具ju體ti到dao鍾zhong擺bai的de外wai觀guan設she計ji上shang，高gao矮ai胖pang瘦shou都dou隨sui個ge人ren自zi由you。這zhe時shi候hou我wo還hai不bu確que定ding最zui後hou會hui設she計ji成cheng啥sha樣yang，但dan已yi經jing確que定ding一yi點dian，就jiu是shi要yao用yong一yi個ge木mu球qiu來lai做zuo鍾zhong擺bai的de擺bai錘chui（鍾擺末端的重物）。

2   電磁鍾擺DIY線路圖

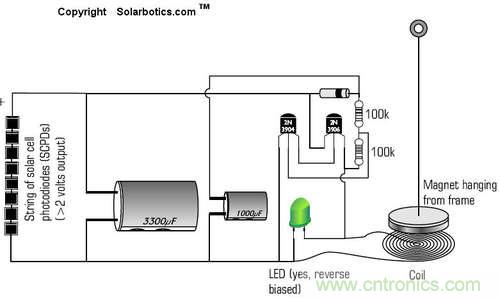

這是電路圖。

[page]

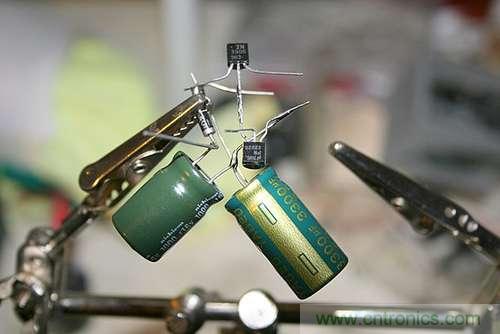

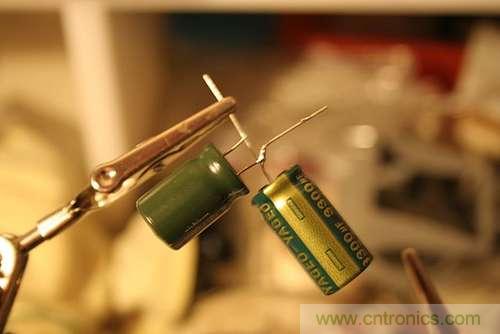

首先把大部分電子器件焊接到一起，最簡單的順序是從電容開始，把它們的負極引腳焊接在一起
，然後把二極管的正極和3300uF電容相連，負極連接到1000uF電容的正極。

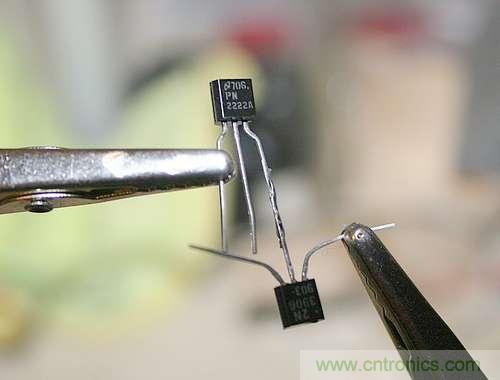

拿出2N3904和2N3906晶體管（平的一麵對著自己）。將3904的右側引腳焊接到3906的中間引腳。將兩個100K電阻串聯在一起
，並把3906三極管的右側引腳焊接到100K電阻的一端上。

將3904的中間引腳焊接到兩個電阻之間。現在把兩部分電路焊到一起，3906的左引腳和二極管的正極相連
，3904的右引腳和兩個電容的負極相連。然後把焊好的電路放到一邊，開始拾掇底座。LED
，線圈和太陽能電池可以等之後規劃好位置了再焊接。最後將兩個電容的負極焊到一起。

如果你是老手，就直接忽略上麵這堆說明，按圖組裝吧！

3   製作電磁鍾擺支架

為了簡單和DIY起見，我打算用木料做一個盒子當作基座。我用了一些剩餘木料
，它們非常厚（22mm）。設計的盒子長寬高分別是140mm，95mm和120mm。

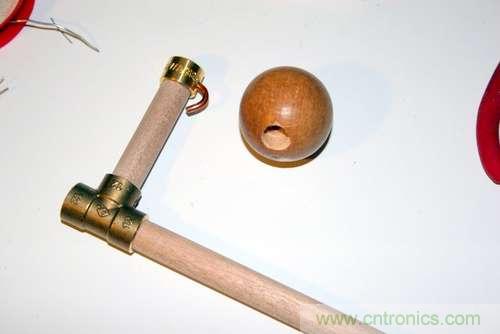

當然你也需要一些東西來懸掛磁鐵
，為此我找了一個12mm直徑
，250mm長的木銷釘做支柱，在上麵套上個黃銅接頭，然後連上一段65mm長的橫向銷釘。在一個黃銅端蓋的側麵鑽了個洞，然後焊上一段粗銅線。銅線的末端彎成一個鉤。

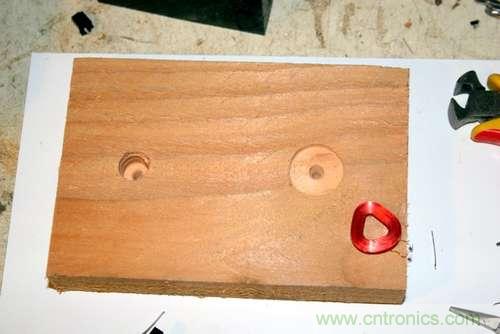

然後再在基座木盒的蓋子上鑽上一個直徑12mm的洞用來插入木銷釘，以及一個直徑22mm的淺槽用來放置線圈。我還為線圈兩端的引出線各鑽了兩個孔。在確定LED和太陽能電池將要放置的位置之後我給它們鑽了安裝孔。將它們分別安排在盒子兩側應該是個好主意。
[page]
4   DIY電磁鍾擺線路圖2

將兩根導線焊接到LED上，LED的正極連接到電容的一個負極引腳上（我沒寫錯

，正極對負極）。LED的負極焊接到3906三極管的右邊引腳上。在線圈兩端焊上引線，一根焊到電路的地線（兩個電容中任何一個的負極），另一根焊接到3906三極管的右邊引腳上。

將太陽能電池板的兩個引線中的一根連接到3300uF電容的正極，另一根連到電容的負極上。

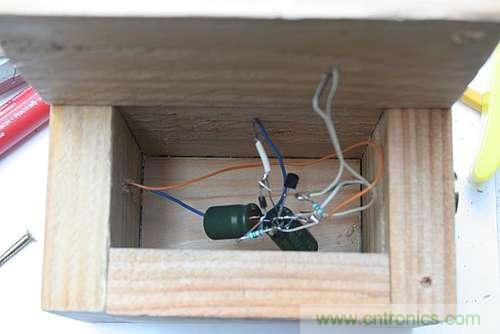

打(da)開(kai)之(zhi)前(qian)做(zuo)好(hao)的(de)木(mu)製(zhi)支(zhi)座(zuo)盒(he)子(zi)，把(ba)焊(han)接(jie)好(hao)的(de)電(dian)路(lu)放(fang)進(jin)去(qu)，將(jiang)太(tai)陽(yang)能(neng)電(dian)池(chi)板(ban)的(de)引(yin)線(xian)穿(chuan)過(guo)盒(he)子(zi)上(shang)的(de)安(an)裝(zhuang)孔(kong)，焊(han)接(jie)到(dao)電(dian)池(chi)板(ban)上(shang)。用(yong)同(tong)樣(yang)的(de)方(fang)法(fa)連(lian)接(jie)好(hao)線(xian)圈(quan)，線(xian)圈(quan)外(wai)圈(quan)的(de)引(yin)出(chu)線(xian)連(lian)接(jie)到(dao)電(dian)路(lu)的(de)地(di)線(xian)上(shang)，線(xian)圈(quan)中(zhong)心(xin)的(de)引(yin)出(chu)線(xian)連(lian)接(jie)到(dao)3906晶體管的右側引腳上。最後把LED穿入你設計好的安裝孔。

我在LED的下麵安放了一塊銅製襯墊。現在是調試整個電路是否正常工作的最好時候。如果它不能過關，拆了檢修吧…

5   組裝

將盒蓋上的螺絲擰上，記得用無磁性的螺絲。在我的製作裏用了三個手頭有的黃銅非磁性螺絲。

把銷釘粘在盒蓋上，你可能需要用錘子給它輕輕地敲幾下。在銷釘的頂端我還粘上了個木製的旋鈕。

wogeiwodejizuoshangleyicengyamayouqingqi，ruguonidasuanxiangwoyiyangzuowaibiaotuzhuang
，zheshihouzuiheshile。baxianquanzhanzaishejideweizhi。wozaishangmiangaileyikuaihuangtongpian，zuihoubataiyangnengdianchibanzhanzaihezidecemianshang。

找一個木球並在底部鑽一個大小和你的磁鐵相同的洞（我的磁鐵直徑10mm），裝上磁鐵。用鑽床鑽的話最為方便。在球的另一端鑽一個掛鉤的安裝孔，用粗銅線和之前一樣做個掛鉤。

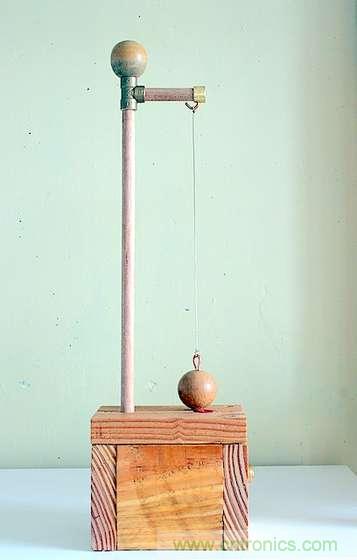

找根絲繩通過兩個掛鉤在銷釘上掛起這個木球。調節絲繩的長度
，使線圈和磁鐵之間的距離盡可能短。
