DIY材料和工具

●KIS 3R33S同步降壓模塊 x1
●車用充電的插頭 x1
●USB插座 x2
●小盒子 x1
●常用電阻，電容少許
●膠帶，環氧膠，電烙鐵
，導線，焊錫等等

KIS3R33S同步降壓模塊

最近 KIS 3R33S這個模塊很是紅火，開關式穩壓模塊，價格便宜（最便宜2塊不到
，內部單個零件都比這貴），性能好
，效率最高能到95%以上。

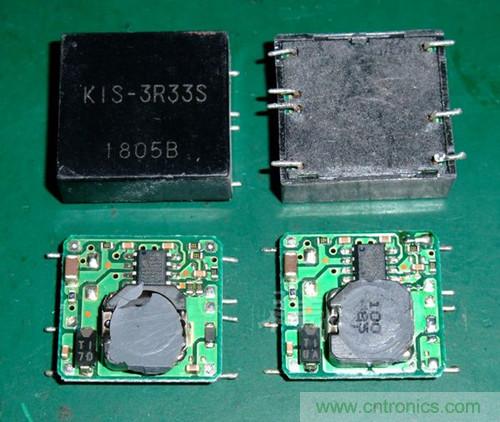

這就是模塊的真麵目，內部就是個MP2307芯片和一個高效功率電感組成的一個基本電路
，模塊默認輸出是3.3V。MP2307輸入電壓最高23V，輸出連續3A，脈衝4A電流
，340KHZ的開關頻率，大電流輸出情況下效率大於95%。

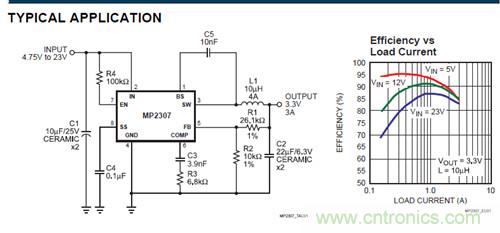

基本電路圖左
，效率曲線圖右，性能看上去還是非常不錯的。
[page]

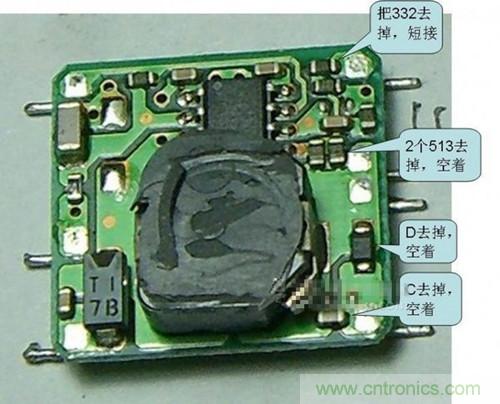

那麼，要得到我們需要的5V電壓輸出，就需要進行合理的改造才行。借用一下網上前輩們實驗得出的結果。
經過以上的改裝，去掉一個332電阻，兩個513dianzu
，yigexiaotejishuchuerjiguan
，yigeshuchudianrong，namejibenjiuwanchenglezuichudegaizhuang，yejiushiquxiaodiaowenyabufendequyangdianlu，laizhongxinshezhishuchudianya。

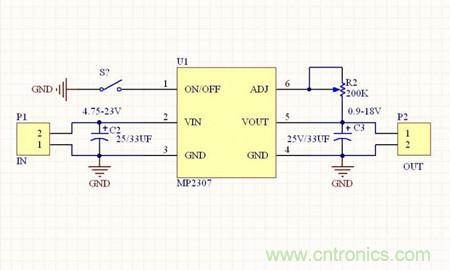

通過實驗，上圖的R2取45K即可輸出5.0V電壓，非常穩定。1腳懸空電路工作
，對負極連接就是停止工作。

改裝車充插頭

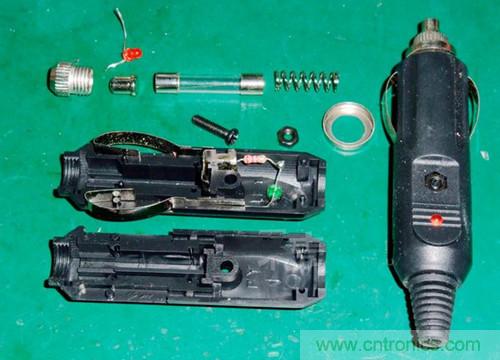

讓我們開始吧。首先找到一個車用充電的插頭，這個是帶指示燈和保險絲的，一旦有故障會自己熔斷掉
，在這裏非常合用，很安全。
原本的LED是紅色的，換成自己喜歡的綠色。從LED的使用慣例而言，紅色代表警告
，綠色代表正常
，也是我替換的原因之一。
[page]

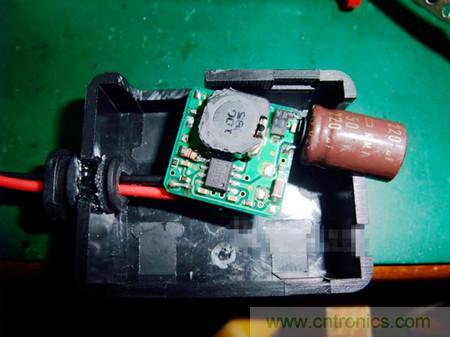

加(jia)工(gong)一(yi)下(xia)車(che)充(chong)插(cha)頭(tou)的(de)尾(wei)部(bu)，這(zhe)樣(yang)可(ke)以(yi)卡(ka)在(zai)另(ling)外(wai)的(de)一(yi)個(ge)小(xiao)盒(he)子(zi)裏(li)麵(mian)，用(yong)來(lai)連(lian)接(jie)充(chong)電(dian)插(cha)頭(tou)和(he)模(mo)塊(kuai)電(dian)路(lu)部(bu)分(fen)。看(kan)見(jian)電(dian)感(gan)旁(pang)邊(bian)的(de)貼(tie)片(pian)色(se)環(huan)電(dian)阻(zu)了(le)沒(mei)，那(na)就(jiu)是(shi)設(she)置(zhi)電(dian)阻(zu)，我(wo)用(yong)了(le)47K
，輸出電壓是5.2V
，在誤差允許範圍內。輸入腳直接加了一隻NCC的高頻金裝電容
，用來儲能和濾波。

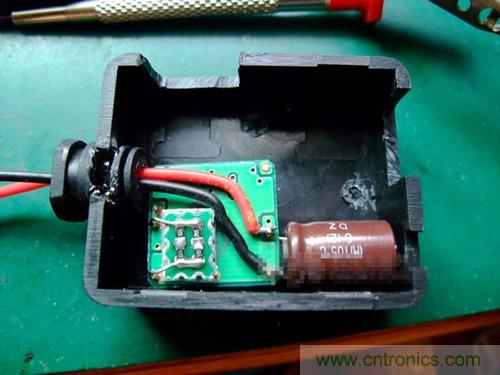

翻轉一下，正好能放下！shuchujiaoshangwaijialeyikuaishibiedianzuban，yonglaijianrongjuedabufendeshoujichongdianshezhi
，zheyangbuguanshishuiguojihaishiyinhejidounengyongle。waikebianyankailianggechangfangkong，yonglaifangzhiUSB插座
，因為空間很擠，所以隻能兩邊設置。
附送電路一份，電阻稍有誤差不影響使用，49.9K我用51K都沒事。
USBchazuoyongdeshijinkoudedujinduanban

，tijihenxiao，yongjiaoshuihexiaosuliaohezhijianzuoguding
，zhuyijiaoshuibunengtaiduo，heshijiuxing。zhegechazuoheyibandeguochanchazuojiaoweishifande，zhuyishibieo！接反就燒東西了。

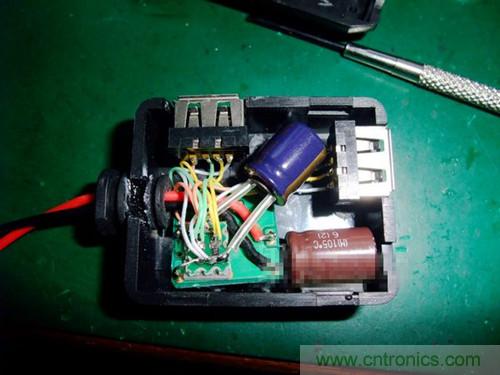

焊接完畢，好亂

，過程沒拍
，太麻煩了。
[page]
外加了一隻rubycon的KMZ高頻電容作為輸出濾波
，沒有這隻電容的話，輸出電容是不穩定的哦！一定要加。當然可以用其他的內阻足夠低的貼片電容什麼的代替，看你喜歡了。

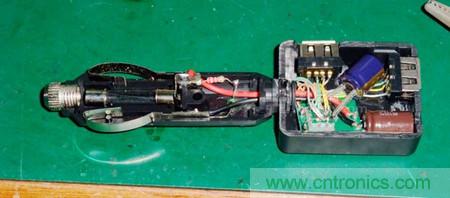

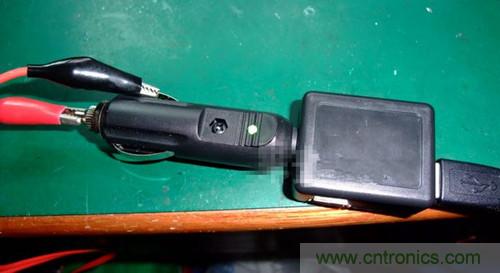

最後組合起來

，小盒子就能和插頭牢固的連接在一起了。
蓋上蓋子
，測試OK。連續工作發熱很小，而且不占地方，超級方便和實用！這下可以去任何地方都不怕啦！

總結

算下成本

，插頭2塊！小盒子2塊！模塊1.8塊！兩個USB插座5塊！電容自己的不算錢，全部加起來也就12塊以內！這價錢買成品的
，也就是個不靠譜的山寨貨。自己動手DIY，不僅成本低，安全也更有保障。
