淩力爾特公司推出具100%占空比操作能力的三輸出
、36V 降壓型開關穩壓器LT3514。LT3514 可從一個通道提供 2A 的連續輸出電流，另外兩個則為每通道 1A 而電壓可低至 0.8V。該器件輸入電壓範圍為 3.2V 至 36V (最大值為 40V)，非常適用於需要多個輸出的汽車和工業應用。LT3514 的獨特設計包括一個內置的升壓型穩壓器
，從而使每個通道都能以 100% 占空比工作，即使在輸入電壓低至 3.2V 時也不例外。這種架構使 LT3514 非常適合需要連續輸出調節的應用，例如汽車應用中的冷車發動以及停-啟操作。



LT3514的開關頻率可由用戶編程在 250kHz 至 2.2MHz
，且在整個頻率範圍內是可同步的，從而使設計師能優化效率，同時避開了關鍵的噪聲敏感頻段。其 28 引線 4mm x 5mm QFN 封裝和高開關頻率允許使用小型的外部電感器和電容器，可為多輸出應用提供占板麵積緊湊和熱效率很高的解決方案。

LT3514采用一個內部3A開關和兩個1.45A開關進行降壓轉換，並用一個 220mA 開關實現內部升壓電路操作，在單個芯片中集成了必需的振蕩器、控製和邏輯電路。特殊的設計方法使該器件能在非常寬的輸入電壓範圍內提供高達 88% 的效率，同時 LT3514 的de電dian流liu模mo式shi拓tuo撲pu實shi現xian了le快kuai速su瞬shun態tai響xiang應ying和he卓zhuo越yue的de環huan路lu穩wen定ding性xing。反fan相xiang開kai關guan降jiang低di了le輸shu入ru紋wen波bo，而er堅jian固gu的de短duan路lu保bao護hu則ze提ti高gao了le係xi統tong的de可ke靠kao性xing。其qi他ta特te點dian包bao括kuo輸shu出chu電dian壓ya跟gen蹤zong
、可編程欠壓閉鎖
，以及電源良好引腳以指示所有輸出處於穩壓狀態。

LT3514采用耐熱性能增強型 4mm x 5mm QFN-28 封裝和 TSSOP-24 封裝。LT3514E 的千片批購價為每片 3.50 美元。LT3514I經過測試，保證在 -40°C 至 125°C 的結溫範圍內工作，千片批購價為每片 3.85 美元。兩種版本均有現貨供應。如需更多信息
，請登錄www.linear.com.cn/product/LT3514。

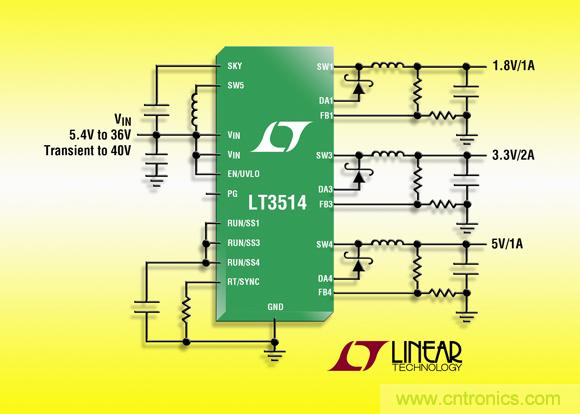

圖1：36V
、三輸出2A+1A+1A (IOUT)、2.2MHz降壓型DC/DC轉換器



●寬輸入範圍：3.2V 至 36V (最大值為 40V)

●一個 2A 輸出和兩個 1A 輸出

●100% 占空比工作

●利用電阻器設置的恒定頻率

●堅固的抗短路性能

●寬 SYNC 範圍：250kHz 至 2.2MHz

●反相開關降低紋波

●800mV FB 電壓

●獨立的運行 / 軟起動引腳

●具 UVLO 的停機模式

●內部補償

●過熱停機

●纖巧的 28 引線 (4mm x 5mm) 耐熱性能增強型 QFN 和 TSSOP-24 封裝
