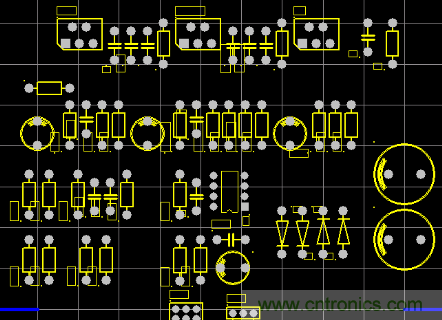

圖1：PCB板的繪製

（1）畫原理圖的時候管腳的標注一定要用網絡 NET不要用文本TEXT否則導PCB設計的時候會出問題

（2）畫完原理圖的時候一定要讓所有的元件都有封裝，否則導PCB的時候會找不到元件
有的元件在庫裏找不到是要自己畫的
，其實實際中還是自己畫好，最後有一個自己的庫，那才叫方便呢。畫的過程是啟動FILE/NEW--》選擇SCH LIB--》這就進入了零件編輯庫--》畫完後在該元件上又鍵TOOLS-RENAME COMPONENT可重命名元件。元件封裝的畫發跟這個也一樣，但是選擇的是PCB LIB,元件的邊框是在是在TOPOverlay層，為黃色。

（3）畫完後要給元件按順序重命名
，選擇TOOLS工具----》ANNOTATE注釋然後選擇順序

（4）在轉化成PCB前，要生成報表，主要是網絡表 選擇DESIGN設計----》Creat Netlist創建網絡表

（5）還有就是要檢查電器規則：選擇TOOLS――。>ERC

（6）然後就可以生成PCB了生成的過程若有錯誤一定把原理圖修改正確了再生成PCB。

（7）PCB首先一定要步好局，應讓線走的越短越好

，過孔越少越好。

（8）畫線之前先設計規則：TOOLS―――Design Rules,    Routing中的Clearance Constrain的GAP設計時可選10也可選12,ROUTING VIA STYLE中設置過孔
，漢盤的最大外直徑最小外直徑，最大內直徑
，最小內直徑的大小。WIDTh Constraint 設置的是線的寬度，最大最小。

（9）：畫線的寬度一般普通的就12MIL,外圍一圈電源和地線就120或100,片子的電源和地就50或40或30,晶鎮線要粗，要放在單片機旁，公用線要粗
，長距離線要粗，線不能拐直角要45度，電源和地還有其他的標誌一定要在TOPLAY中標明，方便調試連線。若發現圖不正確，一定要先改原理圖，再用原理圖更PCB。

（10）VIEW選項裏最下邊的選項可以選英製還是毫米。

（11）為了提高板子的抗幹擾性，最好最後敷銅，選擇敷銅圖標，出現 對話框，該圖中Net Option選擇連接的網絡
，其下的兩個選項要選上

，HATCHING STYLE,選擇敷銅的形式，這個隨便。GRID SIZE是敷銅格點間距，TRACK WIDTH設置線寬與我們畫PCB的線寬要一致，LOCKPrimitives比選
，其他的兩項按圖上做就可。
