中心議題：

• 介紹阿達電子的單線雙控智能開關
• 結合具體的應用係統給出單路
  、雙路和三路開關的安裝方法

解決方案：

• 該智能開關采用超低功耗設計
• 安裝前保證負載及線路完好

近幾年來
，智能觸控技術的應用深入人心，家居、酒店、辦ban公gong智zhi能neng化hua的de快kuai速su普pu及ji
，促cu使shi智zhi能neng開kai關guan取qu代dai傳chuan統tong機ji械xie式shi開kai關guan成cheng必bi然ran趨qu勢shi。深shen圳zhen市shi阿e達da電dian子zi有you限xian公gong司si研yan製zhi出chu的de單dan線xian雙shuang控kong智zhi能neng開kai關guan解jie決jue方fang案an開kai關guan，解jie決jue了le單dan火huo線xian取qu電dian和he雙shuang聯lian(雙控)觸摸功能的技術難題，實現了多位或多路開關模式。　　

該智能開關采用超低功耗設計，標準尺寸為86*86*43，輕巧美觀，待機電流僅為220V 30uA(小於0.001瓦)
，全年待機耗電小於0.1度
，比電線通過牆壁所損耗的漏電流電量還低。工作電壓為交流170V~250V(50Hz~60Hz)，負載功率為5W~1000W，使用環境溫度為-20~40度
，單刀雙擲開關，與機械式開關相同，采用功能藍色背光指示，極富藝術美感。　　

該產品安裝方便
，采用標準86式牆壁開關外型設計
，無需接零火線和重新布線可直接安裝，可接日光燈、節能燈、白熾燈、射燈、LED燈、小功率馬達電機等常用負載及燈具，在斷電來電後會自動恢複關閉狀態。　　

本文將對阿達電子的這款單線雙控智能開關，結合具體的應用係統給出單路、雙路和三路開關的安裝方法。　　

安(an)裝(zhuang)前(qian)，要(yao)切(qie)斷(duan)電(dian)源(yuan)，嚴(yan)禁(jin)帶(dai)電(dian)安(an)裝(zhuang)
，並(bing)由(you)專(zhuan)業(ye)人(ren)員(yuan)安(an)裝(zhuang)。打(da)開(kai)包(bao)裝(zhuang)盒(he)，取(qu)出(chu)開(kai)關(guan)，用(yong)螺(luo)絲(si)批(pi)伸(shen)進(jin)開(kai)關(guan)下(xia)端(duan)缺(que)口(kou)處(chu)，往(wang)上(shang)輕(qing)輕(qing)用(yong)力(li)扳(ban)起(qi)，即(ji)可(ke)脫(tuo)離(li)麵(mian)板(ban)。
　　
需嚴格按照下圖接好線：　　

1

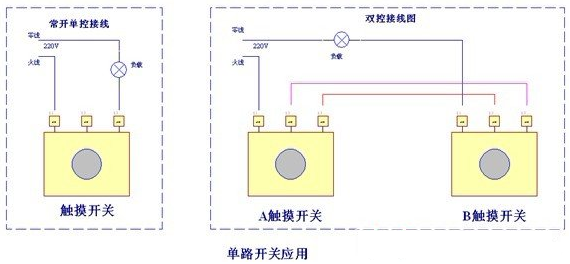

、單路開關接線如下圖：L1為輸入端，L2為常閉輸出端。L3為常開輸出端。　　


2

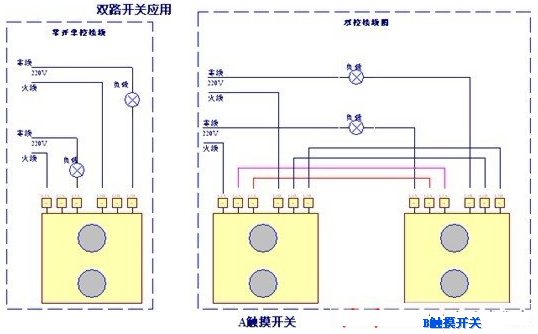

、雙路開關接線如下圖：L1A為A路輸入端
，L2A為A路常閉輸出端，L3A為A路常開輸出端;L1B為B路輸入端，L2B為B路常閉輸出端，L3B為B路常開輸出端。


[page]

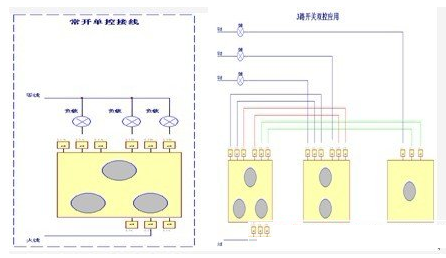

 3、三路開關接線如下圖：三路開關成為雙控使用時，必須與單路或雙路開關組合使
，三路開關不得與三路開關組成雙控開關使用。　　


4

、接好線
，用螺絲固定86接線盒，扣上麵板即可，嚴禁開關同時接上零線、火線。　　

5、溫馨小貼士：　　

安裝前，保證負載及線路完好;若全無藍光背景燈，表示線路沒接好
，需檢查線路;若單個開關無效，說明有一路線路沒接好;若兩個開關同時無效
，說明公共線路沒接好，即零火線都沒接好或負載開路;若背景燈亮但觸摸不起作用，需切斷電源重新再通電。　　

6、結束語：　　

阿達電子這款單火線觸摸智能開關
，功耗低
、性能出眾且性價比高，安裝時不用改變用戶當前的線路布局，為用戶大大節約了時間和成本，時尚的外觀設計和人性化、智能化的應用一定能帶給用戶無比優雅的舒心體驗。
