陶瓷垂直貼裝封裝(CVMP)的焊接建議
發布時間:2012-01-10
中心議題:
- 陶瓷垂直貼裝封裝(CVMP)的焊接建議
解決方案:
- 標準回流技術焊接
- 提高焊點可靠性
- 焊盤布局
焊han接jie電dian子zi元yuan件jian不bu僅jin可ke為wei這zhe些xie元yuan件jian提ti供gong電dian氣qi連lian接jie,還hai可ke提ti供gong元yuan件jian與yu印yin刷shua電dian路lu板ban和he其qi他ta基ji板ban之zhi間jian的de機ji械xie連lian接jie。事shi實shi上shang,焊han接jie通tong常chang是shi將jiang元yuan件jian固gu定ding的de唯wei一yi機ji械xie連lian接jie方fang式shi。
相比固態器件,MEMS陀螺儀等機械傳感器對焊接的機械可靠性特別敏感。陀螺儀和其他MEMS傳感器在焊接時必須特別注意機械穩定性,由機械不穩定引起的任何移動都將轉變為不需要的輸出信號。
本應用筆記介紹陶瓷垂直貼裝封裝(CVMP)的焊接建議。
CVMP封裝的焊接
CVMP可垂直貼裝(見圖1)或平放(見圖2)。

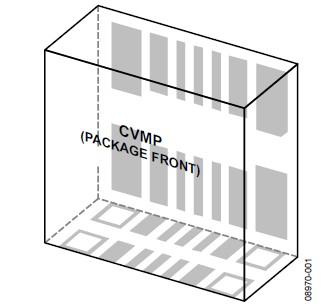

圖1. 垂直安裝的垂直貼裝封裝

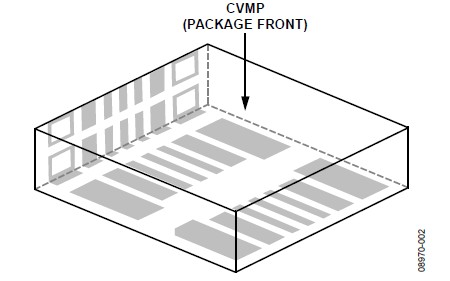

圖2. 水平安裝的垂直貼裝封裝
CVMP封裝可以利用標準回流技術焊接。焊膏模板與封裝尺寸一致。貼片後,根據規定的溫度曲線加熱電路板。
[page]
由於陶瓷封裝的質量相對較大,建議采用圖3所示的焊接溫度曲線(根據JEDEC標準溫度曲線修改)。

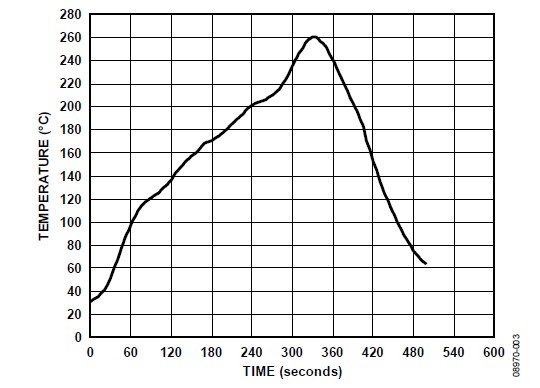

圖3. 推薦的CVMP焊接溫度曲線
關於垂直和水平安裝方向的CVMP焊盤布局(焊盤圖形),請參閱本應用筆記的"焊盤布局"部分。CVMP背麵的焊盤布局如圖7所示。注意,封裝正麵上有一些額外的焊盤(見圖4)沒有顯示在焊盤布局中,這些焊盤用作測試點,不應進行電氣連接。

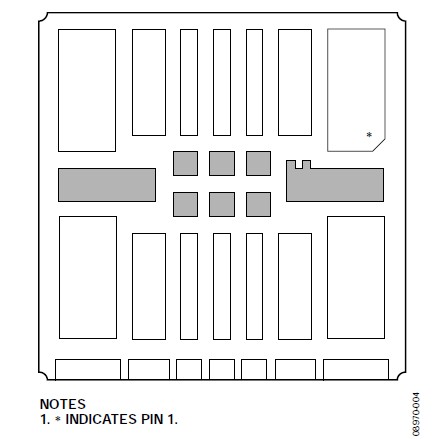

圖4. CVMP的背麵(灰色陰影部分為測試點,請勿對這些測試點進行電氣連接)。
提高焊點可靠性
焊接工藝的有效性通過焊點可靠性來評估。焊點可靠性衡量焊點在一定時間內、在指定的工作條件下符合機械和電氣要求的能力。機械振動、溫度周期變化或過大電流可能會使焊點性能下降。
CVMP封裝的嵌入式引腳可使封裝與基板PCB形成直接機械耦合。與SOIC等其它封裝不同,CVMP沒有分離的引腳可用來釋放應力,因此,焊點必須吸收更多的應力。
焊接完成後,由於焊料厚度有限,封裝與PCB之間會有一個較窄的空間。已經證明,用底部填充材料填充此空間可以改善焊接抗疲勞壽命,因為它能減輕這種封裝(引腳為嵌入式,不能用來釋放應力)中焊點應力的影響。
[page]
底部填充材料是在回流焊之後填充到封裝與PCB之間的空間(見圖5)。它通常是以液體形式填充,其粘度非常低,可以流入較小的間隙中,然後在指定的溫度下固化。這種材料的例子有Dexter的Hysol/FP4531和CooksON STaychip/3077.其它類型的底部填充材料是在貼片之前填充,其流動和固化符合標準回流焊溫度曲線,因此無需額外的固化步驟。這種材料的例子有Cookson Staychip/2078E.

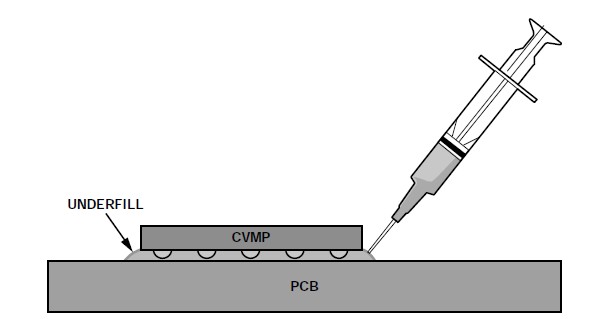

圖5. 底部填充(可以是在回流焊之後以液體形式填充,或者在芯片貼裝到PCB之前以膏體或固體形式塗敷填充)。
焊盤布局
垂直和水平安裝方向的CVMP焊盤布局(焊盤圖形)分別如圖6和圖7所示。

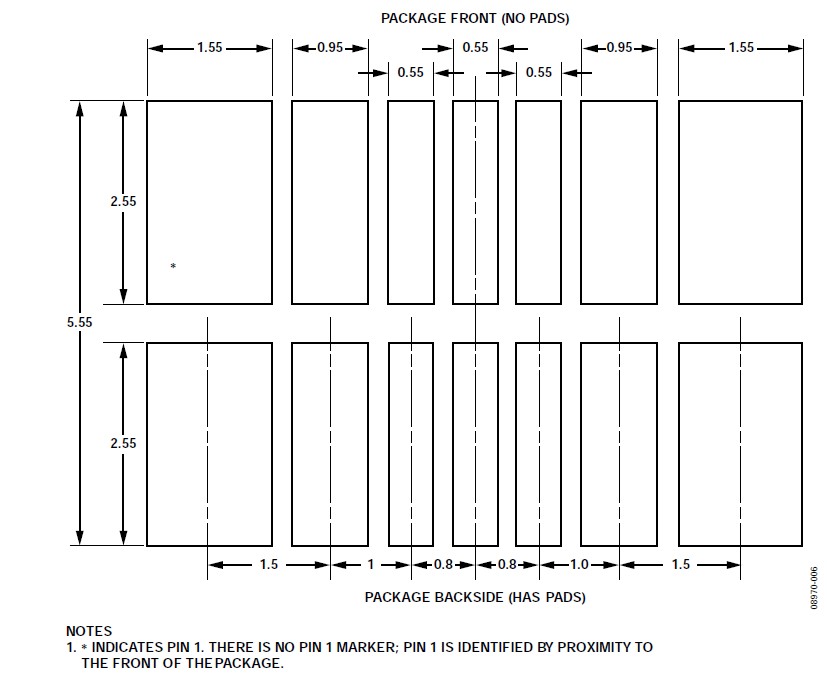

圖6. 用於垂直貼裝CVMP的樣片焊盤布局(焊盤圖形),圖示尺寸單位:mm.

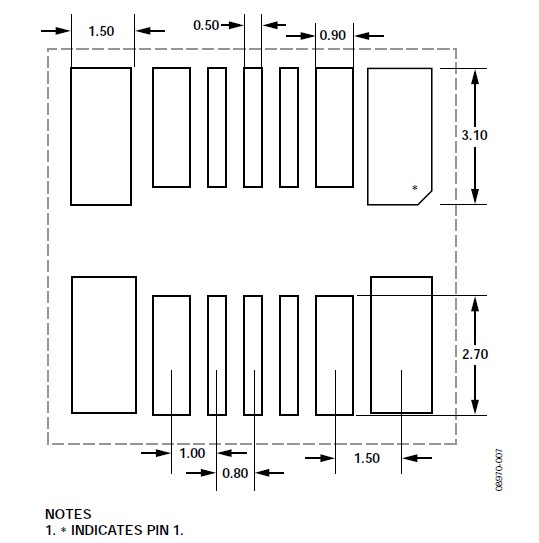

圖7. 用於水平貼裝CVMP的樣片焊盤布局(焊盤圖形),圖示尺寸單位:mm.
