中心議題：

• 經典模擬電路講解

對模擬電路的掌握分為三個層次：

初級層次：是熟練記住這二十個電路，清楚這二十個電路的作用。隻要是電子愛好者，隻要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

中級層次：shinengfenxizheershigedianluzhongdeguanjianyuanqijiandezuoyong，meigeyuanqijianchuxianguzhangshidianludegongnengshoudaoshenmeyingxiang，celiangshicanshudebianhuaguilv，zhangwoduiguzhangyuanqijiandechulifangfa；定性分析電路信號的流向，相位變化
；定性分析信號波形的變化過程；dingxinglejiedianlushurushuchuzukangdedaxiao，xinhaoyuzukangdeguanxi。youlezhexiedianluzhishi，ninjiyoukenengchengchangweidianzichanpinhegongyekongzhishebeidechusedeweixiuweihujishi。

高級層次：是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關係、電路中信號的幅度與頻率關係特性、相位與頻率關係特性

、電路中元器件參數的選擇等。達到高級層次後
，隻要您願意，受人尊敬的高薪職業－－電子產品和工業控製設備的開發設計工程師將是您的首選職業。

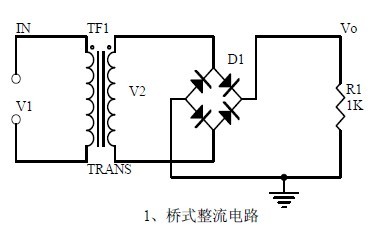

一、橋式整流電路

1
、二極管的單向導電性：
伏安特性曲線：
理想開關模型和恒壓降模型：
2、橋式整流電流流向過程：
輸入輸出波形：
3、計算：Vo,Io,二極管反向電壓。

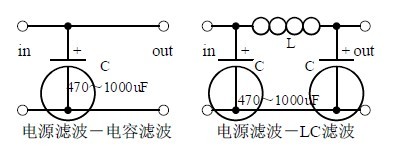

二、電源濾波器


1、電源濾波的過程分析：
波形形成過程：
2
、計算：濾波電容的容量和耐壓值選擇。

三

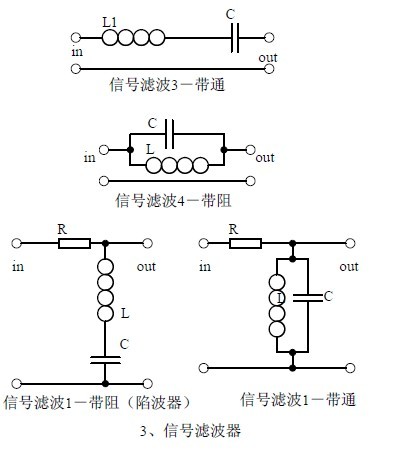

、信號濾波器

1
、信號濾波器的作用：
與電源濾波器的區別和相同點：
2、LC串聯和並聯電路的阻抗計算，幅頻關係和相頻關係曲線。
3、畫出通頻帶曲線。
計算諧振頻率。


[page]

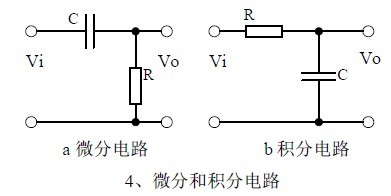

四
、微分和積分電路


1、電路的作用
，與濾波器的區別和相同點。
2
、微分和積分電路電壓變化過程分析
，畫出電壓變化波形圖。
3
、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

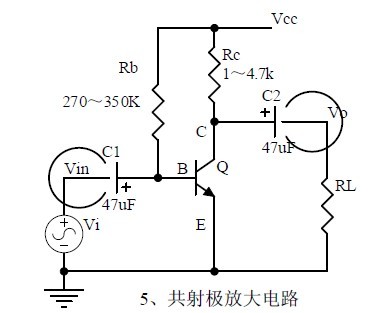

五、共射極放大電路

1
、三極管的結構、三極管各極電流關係、特性曲線
、放大條件。


2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關係、交流和直流等效電路圖。
3、靜態工作點的計算、電壓放大倍數的計算。

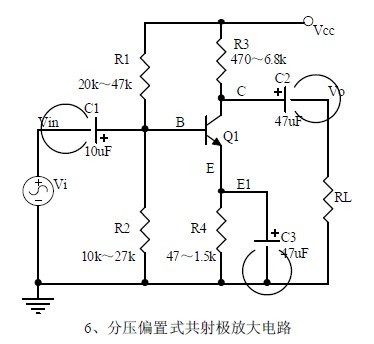

六、分壓偏置式共射極放大電路


1
、元器件的作用
、電路的用途
、電壓放大倍數
、輸入和輸出的信號電壓相位關係
、交流和直流等效電路圖。
2
、電流串聯負反饋過程的分析，負反饋對電路參數的影響。
3、靜態工作點的計算、電壓放大倍數的計算。

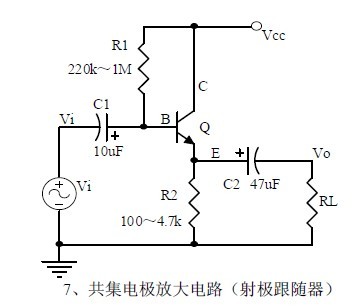

七、共集電極放大電路（射極跟隨器）

[page]
1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關係

、交流和直流等效電路圖。電路的輸入和輸出阻抗
特點。
2
、電流串聯負反饋過程的分析，負反饋對電路參數的影響。
3、靜態工作點的計算
、電壓放大倍數的計算。

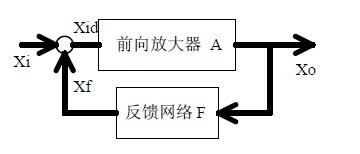

八、電路反饋框圖


1、反饋的概念，正負反饋及其判斷方法、並聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。
2、帶負反饋電路的放大增益。

九
、二極管穩壓電路



十

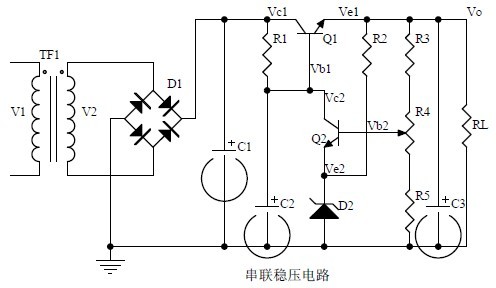

、串聯穩壓電源

十一

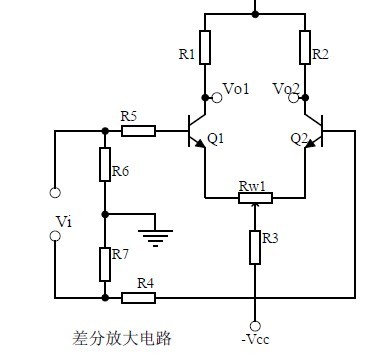

、差分放大電路
[page]

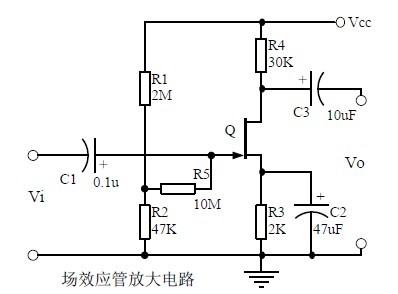

十二、場效應管放大電路

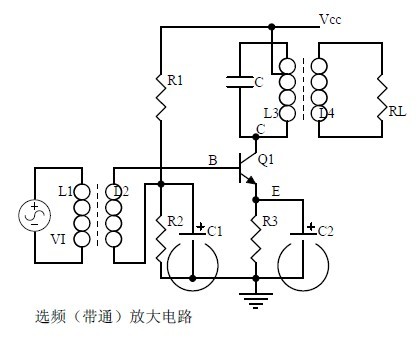

十三、選頻（帶通）放大電路

十四

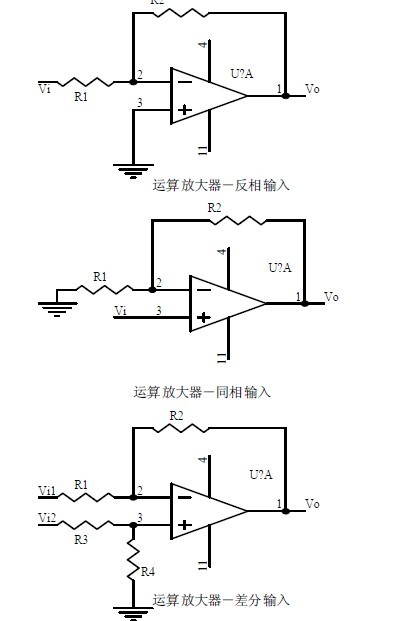

、運算放大電路

十五

、差分輸入運算放大電路

十六、電壓比較電路

[page]

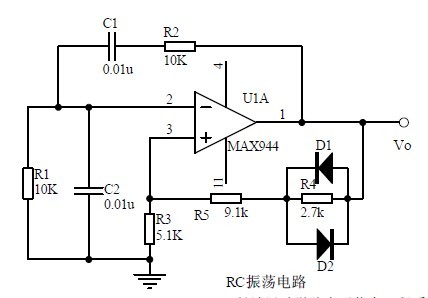

十七、RC振蕩電路

十八

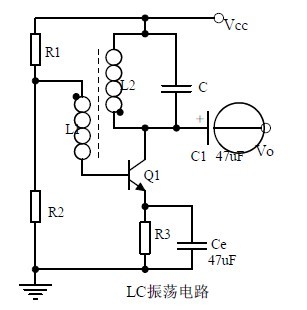

、LC振蕩電路

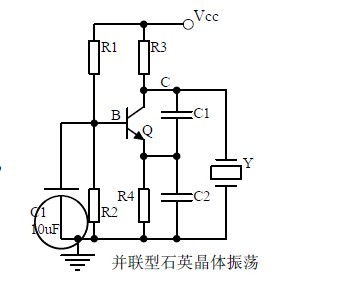

十九、石英晶體振蕩電路

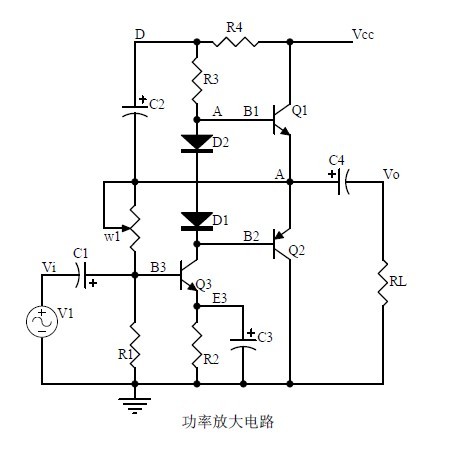

二十、功率放大電路
