中心議題：

• 有源音箱的揚聲器選擇
• 有源音箱的功放電路
• 有源音箱的分頻器電路

解決方案：

• 采用絲質振膜揚聲器
• 采用磁液冷卻係統
• 采用全封閉防磁式磁路

本音箱采用了6.5英ying寸cun的de揚yang聲sheng器qi，音yin箱xiang體ti積ji對dui於yu桌zhuo麵mian空kong間jian狹xia小xiao的de讀du者zhe來lai說shuo有you點dian偏pian大da。應ying讀du者zhe的de要yao求qiu，在zai本ben文wen就jiu介jie紹shao一yi款kuan小xiao巧qiao玲ling戲xi的de多duo媒mei體ti有you源yuan音yin箱xiang，供gong參can考kao。
　　
揚聲器選擇
　　
本文介紹的揚聲器均采用防磁揚聲器。高音揚聲器采用上海領先音響儀器公司生產的銀笛牌YDQG4-12型高音揚聲器，該款揚聲器采用了進口絲質振膜、磁液冷卻係統、全封閉防磁式磁路等一係列Hi－Fi單(dan)元(yuan)采(cai)用(yong)的(de)技(ji)術(shu)，使(shi)它(ta)比(bi)常(chang)見(jian)的(de)低(di)價(jia)高(gao)音(yin)單(dan)元(yuan)擁(yong)有(you)更(geng)大(da)的(de)功(gong)率(lv)承(cheng)受(shou)能(neng)力(li)

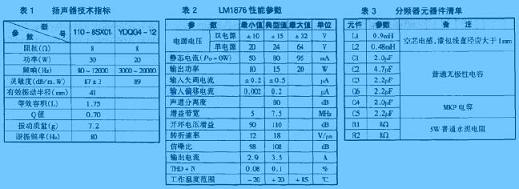

，音(yin)質(zhi)更(geng)細(xi)膩(ni)柔(rou)美(mei)。低(di)音(yin)揚(yang)聲(sheng)器(qi)則(ze)采(cai)用(yong)了(le)南(nan)京(jing)電(dian)聲(sheng)股(gu)份(fen)公(gong)司(si)生(sheng)產(chan)的(de)南(nan)鯨(jing)牌(pai)4英寸噴膠紙盆防磁低音揚聲器，型號為110-8SX01。各揚聲器技術指標如表1所示。

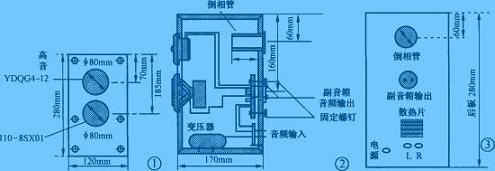

本音箱的高、寬、深分別為280mm×120mm×170mm（內部有效容積約3.4L）。板材為厚15mm的中密度板。左右聲道音箱前麵板尺寸如圖1所示。由於音箱體積較小，因此各麵板的交接處的連接用普通木螺釘即可勝任。
　　
倒相孔設在箱體背麵上方，長度為68mm
，筆者是從直徑60mm的PVC工程塑料管截下68mm長的一段代用。由於倒相管在音箱背麵，所以擺放時音箱後麵板不要緊靠牆壁

，要距牆壁等大麵積反射麵15cm以上。另外需要注意的是要在箱體內部高音揚聲器單元後麵，用吸音材料（海綿即可）做個護罩（將高音單元後部包圍即可），以減少來自低音單元的聲波對高音的衝擊與幹擾，使高音更明亮。
　　
功放電路安裝在右聲道音箱中
，因此左右兩個音箱的後麵板布局有較大的差異。倒相管長度以及主音箱側麵視圖如圖2所示。主音箱背麵視圖如圖3所示。


liangzhiyinxiangzhongyouyizhianzhuanggongfangdianluzuoweizhuyinxiang
，lingyizhizuoweifuyinxiang。youyuzhuyinxiangzhongxuyaoanzhuangdianyuanbianyaqi，zhanyongleyibufenkongjian，weilebaozhengliangzhiyinxiangneiburongjideyizhi，keyizaifuyinxiangdedibuzhantieyikuaiyudianyuanbianyaqitijixiangjindemukuaizuoweipinghengzhiyong。xiangtiwaicedezhuangshizeyaogenjugerenxihaojinxingziyouxuanze。
　　[page]
功放電路
　　
這款多媒體有源音箱功率較小

，用輸出功率20W左右的功放機推動就足夠了。為了簡化電路

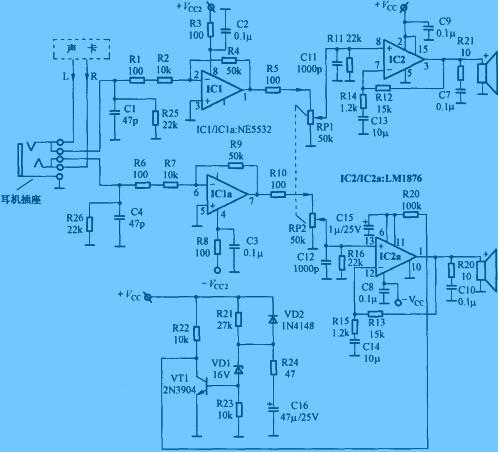

，本音箱中的功放電路采用了集成電路，具體電路如圖4所示。


由(you)於(yu)普(pu)通(tong)多(duo)媒(mei)體(ti)音(yin)箱(xiang)都(dou)不(bu)帶(dai)耳(er)機(ji)輸(shu)出(chu)插(cha)孔(kong)
，需(xu)要(yao)使(shi)用(yong)耳(er)機(ji)時(shi)，要(yao)反(fan)複(fu)插(cha)拔(ba)聲(sheng)卡(ka)輸(shu)出(chu)插(cha)座(zuo)中(zhong)的(de)插(cha)頭(tou)，帶(dai)來(lai)諸(zhu)多(duo)不(bu)便(bian)，對(dui)此(ci)，筆(bi)者(zhe)在(zai)這(zhe)款(kuan)音(yin)箱(xiang)中(zhong)設(she)計(ji)了(le)一(yi)個(ge)耳(er)機(ji)插(cha)座(zuo)。當(dang)耳(er)機(ji)沒(mei)有(you)插(cha)入(ru)插(cha)座(zuo)中(zhong)時(shi)
，插(cha)座(zuo)內(nei)部(bu)觸(chu)點(dian)閉(bi)合(he)，聲(sheng)卡(ka)輸(shu)出(chu)的(de)音(yin)頻(pin)信(xin)號(hao)直(zhi)接(jie)送(song)到(dao)功(gong)放(fang)電(dian)路(lu)中(zhong)。當(dang)插(cha)入(ru)耳(er)機(ji)時(shi)

，插(cha)座(zuo)內(nei)部(bu)觸(chu)點(dian)斷(duan)開(kai)
，切(qie)斷(duan)聲(sheng)卡(ka)到(dao)功(gong)放(fang)的(de)接(jie)線(xian)，聲(sheng)卡(ka)輸(shu)出(chu)的(de)音(yin)頻(pin)信(xin)號(hao)直(zhi)接(jie)送(song)到(dao)耳(er)機(ji)中(zhong)
，音(yin)箱(xiang)中(zhong)就(jiu)沒(mei)有(you)聲(sheng)音(yin)輸(shu)出(chu)。
　　
IC1及周圍元件組成緩衝放大級
，電路增益=R4/(R1+R2)=50/(10+0.1)≈5倍。為了避免在電腦關機後

，在聲卡停止工作時，前置放大器輸入端懸空
，處於高阻抗輸入狀態，將感應到的50Hz交流電信號送到後級電路放大，從而在揚聲器中出現較強的噪聲，特設置了22kΩ電阻R25、R26，這樣不但可以將輸入阻抗限製在22kΩ
，避免前置電路工作在高阻抗狀態，還可以對50Hz感應信號進行有效的抑製，提高整機信噪比。
　　
功率放大集成電路采用了NS公司生產的雙聲道20W高保真功率放大器LM1876。LM1876采用15腳TO-220封裝，具有靜噪

、待機模式功能，其主要電氣參數如表2所示.
　　
LM1876的負載範圍很寬，在4～30Ω的範圍內均能穩定地工作

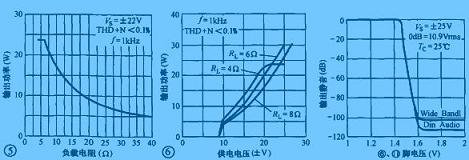

，其輸出功率與負載的對應關係如圖5所示。LM1876的供電電壓範圍為±10～±25V
，當供電電壓降低時
，影響的隻是輸出功率的大小
，而對其他指標影響不大，供電電壓與輸出功率的對應關係如圖6所示。LM1876的6、11腳為左／右聲道靜噪控製端，當這幾腳接高電平（高於1.6V）時，LM1876內部電路執行靜音操作
，切斷輸出端的音頻信號（如圖7所示）。因此可以在這些引腳中與正電壓之間接一個RC延yan時shi網wang絡luo，使shi其qi在zai開kai機ji瞬shun間jian為wei高gao電dian平ping
，輸shu出chu電dian路lu無wu音yin頻pin信xin號hao輸shu出chu，延yan時shi一yi段duan時shi間jian後hou，再zai正zheng常chang輸shu出chu，以yi達da到dao避bi免mian開kai機ji瞬shun間jian輸shu出chu端duan電dian位wei失shi諧xie對dui揚yang聲sheng器qi的de衝chong擊ji。在zai圖tu4中
，晶體管VT1、R24、C16、R20、C15即為開機延時網絡

，調整它們的取值範圍，可以改變延時時間的長短，從而獲得滿意的開機延時時間。


圖4電路中的R11、R16一方麵為後級功放電路輸入端電阻，決定功放電路的輸入阻抗，如R11、R16為22kΩ的電阻，輸入阻抗就為22kΩ。另一方麵是給集成塊內第一級差分放大電路提供一個偏置電流，使其正常工作。需要注意的是R11
、R16的取值不可過高，否則會使輸出端的中點電位偏高；但也不可過低，否則輸入阻抗太低
，增大前級電路的功耗
，使電路輸出增益下降。它們的取值範圍應在15～51kΩ之間。

R12和R14組成一個分壓器
，與集成塊③、⑦腳相連，構成負反饋網絡。本電路的放大倍數也由它們決定，放大倍數=(R12＋R14)÷R14=(15K+1.2k)÷1.2k=13.5。因此
，隻要改變R12
、R14的阻值，就可以調整電路的放大倍數，但要注意的是放大倍數應在10倍以上，否則LM1876工作會不穩定。
　　
R15與C7構成揚聲器補償網絡（或者稱為茹貝爾網絡），可吸收揚聲器的反電動勢

，防止電路振蕩。
　　
C8和C9為電源旁路電容（ByPass旁路電容），起到降低電源高頻內阻的作用，防止電路高頻自激
，使LM1876工作更穩定。
　　
圖4電路中電阻均選用1/4W五色環金屬膜電阻，電容除了C15、C16外，其餘電容均為WIMA金屬化聚丙烯電容。而NE5532則選用美國大S公司的產品（飛利浦公司的產品亦可，單價在10元左右，市麵上許多2－3元的不推薦使用）。音量電位器則選用了平價質優的ALPS產品，如果嫌音量調節麻煩
，也可以將音量電位器省略，將其用兩個20kΩ的電阻串連後代換（LM1876的8腳與13腳分別接在兩個電阻的中點）。這樣一來，音箱的音量調節就可以通過Wndows操作係統中的“音量控製”來進行調節（雙擊或者單擊顯示器右下角的小喇叭圖標即可進行調整）。
　　
電源變壓器采用輸出電壓為16.5V×2的黑白電視機電源變壓器

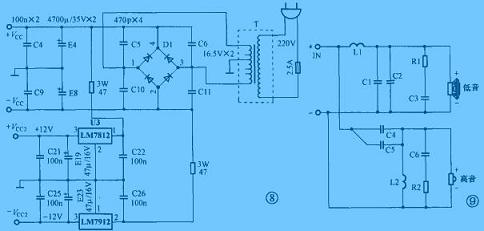

，電源電路如圖8所示。



分頻器電路
　　
圖9是該音箱分頻器電路圖，分頻點選在3kHz。由於揚聲器是一個感性負載，當通過信號頻率不同時，其阻抗變化很大，故在分頻器中加入了由R1、C3、R2
、C6組成的阻抗校正網絡，使分頻器的負載阻抗近似為恒定值。分頻器所用元器件的參數如表3所示。
　　
由於功放塊LM1876在工作時會有很多熱量產生
，故需要為其加裝散熱器。筆者將報廢的CPU散san熱re片pian用yong電dian鑽zuan打da兩liang個ge小xiao孔kong後hou作zuo為wei功gong放fang電dian路lu的de散san熱re片pian。裝zhuang配pei時shi

，在zai主zhu音yin箱xiang的de背bei板ban上shang用yong手shou鋸ju開kai一yi個ge跟gen散san熱re器qi麵mian積ji相xiang仿fang的de矩ju形xing孔kong，將jiang散san熱re器qi內nei壁bi朝chao內nei插cha人ren此ci孔kong，並bing用yong密mi封feng膠jiao封feng死si，然ran後hou用yong螺luo栓shuan將jiangLM1876固定到散熱器上即可（電路板要與散熱器絕緣）。變壓器安裝在主音箱（以右聲道為例）底部，功放電路安裝在音箱內合適的地方即可。主音箱內部填充的吸音棉不能與功放電路中的散熱器接觸。
