中心議題：

• 紅外熱像儀在電源製造業的應用

解決方案：

• 可直接檢查開關電源內部工作狀態
• 可檢查蓄電池內部的問題

研發、品管

說明：在電源製造行業中，研發和品管使用紅外熱像儀的應用點基本是一致的，故將兩個部門的應用放在一起說明；若有少許差別
，在注解中會有區分。

一、開關電源

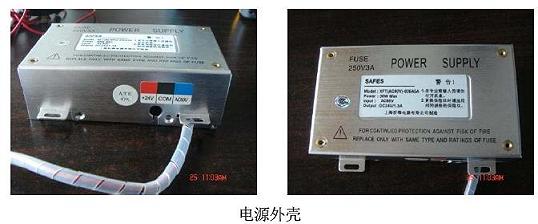

電源機箱外殼按材料可分為塑料外殼和金屬外殼，兩種外殼的溫度限製是不一樣的：
塑料外殼：不超過85℃
金屬外殼：一般不超過55℃～60℃，極限70℃

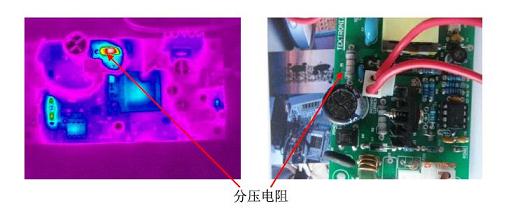

分壓電阻主要為功率管承擔部分的電壓及所帶來的熱量，故一般分壓電阻為大功率電阻，溫度上限為120℃

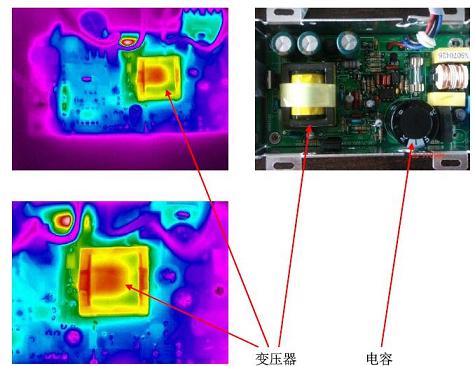

變壓器是電源內最重要的器件之一，其發熱溫度有限製
，目前國內的3C認證將變壓器溫度限製在120℃內

，歐洲UL認證將變壓器溫度限製在115℃內
；另(ling)外(wai)，一(yi)般(ban)電(dian)源(yuan)生(sheng)產(chan)企(qi)業(ye)自(zi)己(ji)不(bu)生(sheng)產(chan)變(bian)壓(ya)器(qi)，主(zhu)要(yao)通(tong)過(guo)外(wai)購(gou)或(huo)外(wai)協(xie)加(jia)工(gong)方(fang)式(shi)，同(tong)時(shi)變(bian)壓(ya)器(qi)內(nei)線(xian)圈(quan)纏(chan)繞(rao)方(fang)式(shi)和(he)繞(rao)線(xian)質(zhi)量(liang)又(you)直(zhi)接(jie)影(ying)響(xiang)變(bian)壓(ya)器(qi)的(de)溫(wen)度(du)
，故(gu)對(dui)於(yu)品(pin)管(guan)部(bu)門(men)來(lai)說(shuo)
，對(dui)原(yuan)料(liao)的(de)進(jin)貨(huo)檢(jian)驗(yan)也(ye)是(shi)日(ri)常(chang)的(de)工(gong)作(zuo)。電(dian)容(rong)在(zai)電(dian)子(zi)元(yuan)器(qi)件(jian)中(zhong)容(rong)易(yi)受(shou)到(dao)高(gao)溫(wen)影(ying)響(xiang)使(shi)用(yong)壽(shou)命(ming)，故(gu)長(chang)時(shi)間(jian)穩(wen)定(ding)工(gong)作(zuo)發(fa)熱(re)溫(wen)度(du)一(yi)般(ban)控(kong)製(zhi)在(zai)80℃以內。

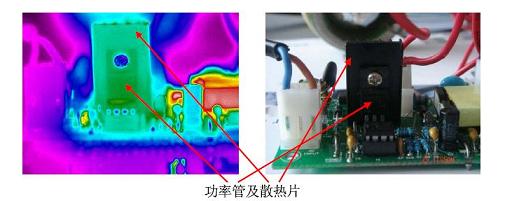

功率管是電源中發熱較

大的器件，所以必須加裝散熱片使其長期穩定工作溫度不超過120℃；在zai拍pai攝she熱re圖tu時shi
，散san熱re片pian是shi鋁lv合he金jin材cai料liao經jing過guo發fa黑hei處chu理li
，其qi表biao麵mian雖sui然ran為wei黑hei色se但dan其qi發fa射she率lv還hai是shi較jiao低di，建jian議yi用yong油you漆qi筆bi塗tu黑hei後hou進jin行xing檢jian測ce，或huo在zai溫wen度du穩wen定ding一yi段duan時shi間jian後hou直zhi接jie測ce量liang功gong率lv管guan的de溫wen度du。

UPS電源

大、中型企業除工業電網正常供電外，一般還配備有UPS供電係統。UPS電源是保障供電穩定和連續性的重要設備
，因其主要部件儲能器材多數采用免維護鉛酸蓄電池，

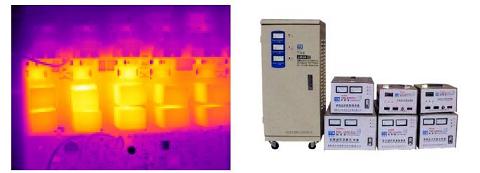

UPS電源模塊通過紅外熱成像儀測試客戶的UPS電源模塊
，可以明顯看出溫度分布的不均勻，個別器件發熱偏高。蓄電池是UPS係統中的一個重要組成部分，它的優劣直接關係到整個UPS係統的可靠程度
，然而蓄電池卻又是整個UPS係統中平均無故障時間最短的一種器件，其發熱直接影響到電池乃至UPS係統的壽命。
