隨著技術發展，MLCC體積可以做的越來越來小，達到了0201，容值也不斷增加，具有節省了空間

，抑製波紋
，延長壽命的優點。但MLCC的ESR(等效串聯電阻)較小的特點卻起到了反效果
，由於會產生異常振動以及反共振的情況，因此在更換時需要格外注意。

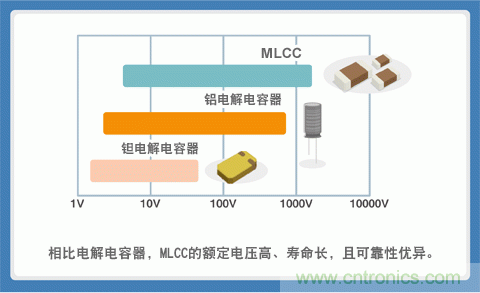

● 隨著技術的進步，數10～100μF以上的大容量MLCC實現產品化，從而可用其更換電解電容器。電解電容器的壽命為10年


，但幾乎沒有任何要素會縮短MLCC的壽命。

● 輸出電容器中電解電容也不斷被更換為MLCC

● 使用模擬電路等更換去耦電容器的情況越來越多。



各類電容器使用注意事項





容量大，但會因自己發熱容易導致壽命變短的電解電容器

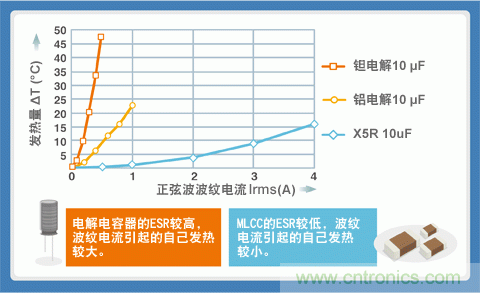

電容器的ESR會根據頻率不同而發生變化。



將某一頻率中電容器的ESR表示為R
，波紋電流表示為I
，則RI2的電力出現熱損耗，從而使電容器自己發熱。



電解電容器擁有大容量的特點，但由於其ESR過高，因此波紋電流導致發熱過大是其缺點。



電容器可接受的波紋電流上限值稱為允許波紋電流。若使用時超過允許波紋電流時會縮短電容器的壽命。

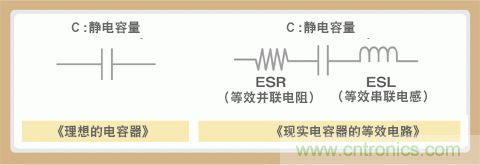

注：ESR與波紋電流



理想的電容器是隻有靜電容量的元件
，但現實中，其還擁有因電極帶來的電阻成分與電感成分。電路圖中無法標識的電阻成分稱為ESR（等效串聯電阻）
、電感成分稱為ESL（等效串聯電感）。

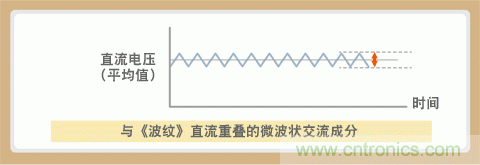

直(zhi)流(liu)電(dian)流(liu)雖(sui)然(ran)是(shi)以(yi)一(yi)定(ding)電(dian)壓(ya)並(bing)沿(yan)一(yi)個(ge)方(fang)向(xiang)流(liu)動(dong)的(de)電(dian)流(liu)，但(dan)電(dian)源(yuan)電(dian)路(lu)的(de)直(zhi)流(liu)電(dian)流(liu)中(zhong)重(zhong)疊(die)有(you)噪(zao)聲(sheng)電(dian)流(liu)等(deng)各(ge)類(lei)交(jiao)流(liu)成(cheng)分(fen)。例(li)如(ru)
，通(tong)過(guo)對(dui)商(shang)用(yong)交(jiao)流(liu)電(dian)進(jin)行(xing)整(zheng)流(liu)（全波整流）後得到的直流電流中包含有周期為商用交流電2倍的微波（波紋）狀脈動電流。同時
，開關方式的DC-DC轉換器中
，直流電壓重疊有開關周期的脈動電流。這些均稱為波紋電流。

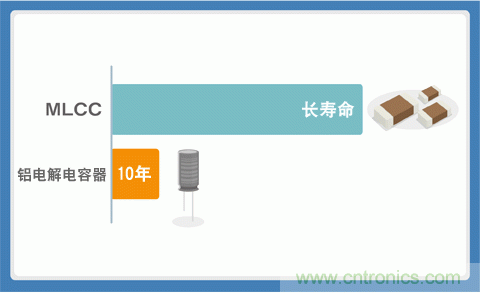

鋁電解電容器的壽命為10年



lvdianjiedianrongqidejingdianrongliangda，jiagedi，yinciguangfanshiyongyudianzishebeizhong
，danqiyoushiyongshouming
，yincizaishiyongshixuyaotebiezhuyi。lvdianjiedianrongqideshoumingyibanwei10年左右。這是由於電解液幹涸（蒸發）導致靜電容量降低而引起的（容量流失）。



電解液的消失量與溫度有關，其基本符合被稱為"阿倫尼烏斯定律"的化學反應速度理論。該定律表示
，若使用溫度上升10℃則壽命會變為原來的2分之1，若下降10℃則壽命會變為原來的2倍，因此10℃ 2倍定律。因此，在波紋電流導致自己發熱較大的條件下進行使用時，壽命將會進一步縮短。



同時，電解液的幹涸也會使ESR上升。直流電壓與波紋電壓重疊時
，需要注意波紋電壓的峰值不要超過額定電壓（耐壓）。電源電路等使用額定電壓為輸入電壓3倍左右的電容器。
