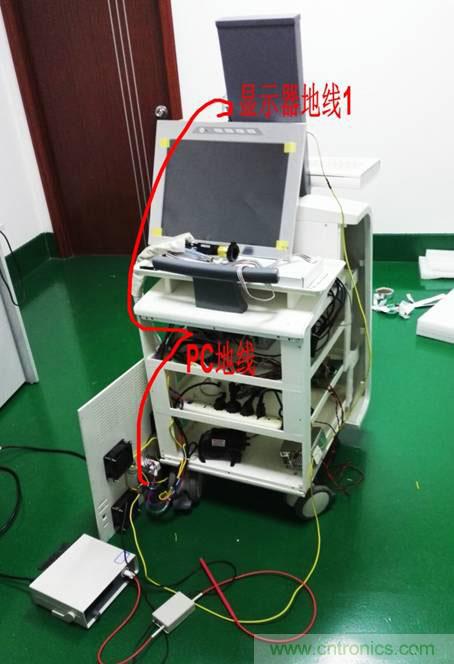

2016年9月份，在深圳CTC靜電預檢時，接地方式如下，“顯示器地線1”到PC機箱
，再“PC地線”到電源插座地。不接“顯示器地線1”時，±6KV接觸，屏幕偶爾會LCD屏上出現幾道亮線
，而且是一閃而過，不注意是觀察不到的。重點在這裏
，接“顯示器地線1”時，±6KV接觸，屏幕閃爍比不接嚴重得多，2、3槍LCD屏就整屏閃爍。對於這個問題我百思不得其解，為什麼多加一個接地線效果反而變差？反正不要“顯示器地線1”能過B級，VGA線的外屏蔽也是接地的
，過安規也沒問題，還有很多整改項，此事就先放到一邊了。



圖一   “顯示器地線1”



2016年11月中旬，偶遇一位老朋友
，EMC整改高手（小王工）
，請他幫幫我看看，他主要進行了三項改進。

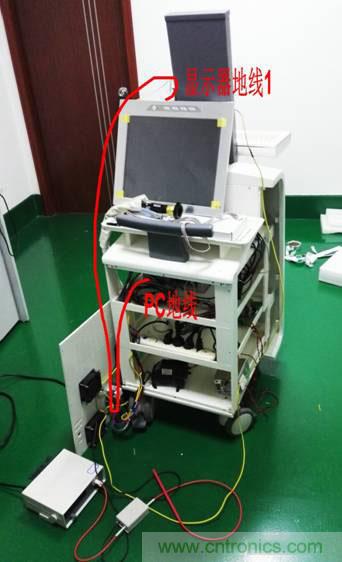

1. “顯示器地線1”不經過PC

，直接到電源插座地。打接觸±5KV，明顯好轉，±6KV接觸，幾乎沒有改善。



圖二 改變“顯示器地線1”的接地方法



2. 打開顯示器外殼
，浮空顯示器控製板的地（控製板用絕緣膠帶包裹），±6KV接觸
，改善不明顯，於是恢複原狀。

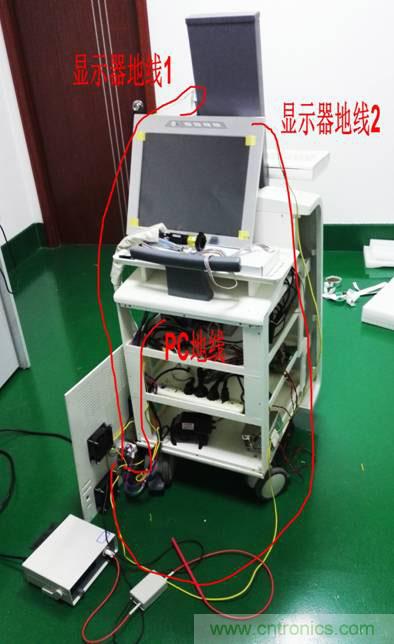

3. 再增加一條接地線“顯示器地線2”到電源插座地，在“顯示器地線1”的對邊接顯示器外殼。±6KV接觸，7
、8槍
，LCD偶爾閃爍一次。感覺“顯示器地線2”是有效果的，我和小王工分析
，應該是VGA線的外屏蔽不好，靜電幹擾到VGA信號。



圖三 增加“顯示器地線2”



由於我們在公司整改時，使用的是我自己做的簡易靜電槍，槍頭放電曲線不達標，實驗效果是很差的，不能實質性地說明問題。



2016年12月29日，去深圳市計量檢測院正式檢測此台車的靜電抗擾度

，7、8槍，LCD閃爍一次，判定過B級。給檢測人員說一些好話，專門針對顯示屏繼續做如下2項實驗：



1.   有“顯示器地線1”
、“顯示器地線2”，接觸-6KV，開始3-5槍出線屏幕閃爍
，後續再放電
，顯示不受影響。



2. 取掉“顯示器地線1”、“顯示器地線2”，接觸-6KV
，幾乎每槍都閃爍，而且閃爍更嚴重一些。



深圳市計量檢測院的2項實驗結果說明，顯示器外殼的接地線越多越好，這個和大部分人的觀點是一致的，那麼問題來了
，深圳CTC的預檢結果作何解釋？



2017年1
、2月份的周會上，每次我都提出再去深圳CTC做zuo一yi次ci實shi驗yan，每mei次ci公gong司si經jing理li都dou婉wan言yan拒ju絕jue
，理li由you無wu非fei是shi此ci次ci整zheng改gai台tai車che公gong司si已yi經jing花hua費fei很hen大da的de精jing力li，反fan正zheng現xian在zai注zhu冊ce檢jian驗yan已yi經jing通tong過guo，何he必bi再zai浪lang費fei公gong司si人ren力li、財力，而且公司別的開發任務也很緊迫。唉。。。！此遺憾先放著吧，以後有機會再想辦法。
