專家講解:高速信號仿真之IBIS
發布時間:2015-09-21 來源:sherry 責任編輯:sherry
【導讀】對於很多初學PCB設(she)計(ji)的(de)人(ren)員(yuan)來(lai)說(shuo),高(gao)速(su)信(xin)號(hao)是(shi)神(shen)秘(mi)的(de),設(she)計(ji)人(ren)員(yuan)可(ke)能(neng)更(geng)多(duo)關(guan)注(zhu)的(de)是(shi)怎(zen)麼(me)布(bu)局(ju),怎(zen)麼(me)調(tiao)整(zheng)布(bu)線(xian)拓(tuo)撲(pu),怎(zen)麼(me)把(ba)信(xin)號(hao)走(zou)通(tong),對(dui)信(xin)號(hao)仿(fang)真(zhen)模(mo)型(xing)更(geng)是(shi)了(le)解(jie)的(de)不(bu)多(duo)。
而對於初學仿真的小夥伴們,則可能從學習傳輸線開始,需要了解高速信號是怎麼傳輸的,要學習反射,串擾,端接,匹配,損耗……然而,當我們真正準備仿真一個DDR信號質量時,卻是從學會調用IBIS模型開始的。
我們在接到仿真項目時,總是免不了要向客戶索要芯片模型。俗話說:巧婦難為無米之炊。沒有米,是不可能做出香噴噴的米飯的,沒有準確的芯片模型,我們的仿真就無法進行。 在仿真分析中,最常見的模型就是IBIS模型了。小編這篇文章不是要介紹怎麼去使用IBIS,也不是要去闡述 IBIS是怎麼得來的,隻是先讓初學者對IBIS有一個感性的認識。
進入正題。我們知道IBIS模型是行為級模型,它描述了芯片的輸入輸出狀態,它不同於Spice模型,不會泄露芯片內部的電路結構。
首先,讓我們來思考一下仿真分析為什麼需要IBIS模型。

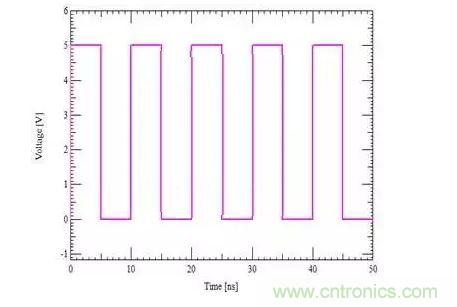

從根源說起。在數字電路中,芯片與芯片之間傳輸的是數字信號,數字信號是0、1這樣的脈衝信號。完美的數字信號應該是圖一這樣的,它的上升時間和下降時間幾乎為零

圖一

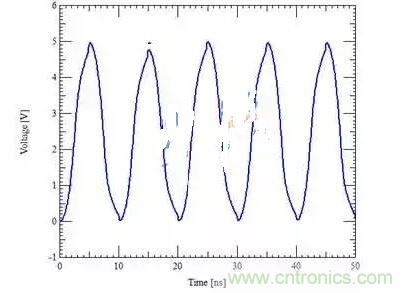

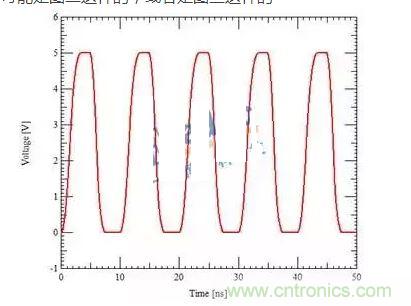

但實際傳輸的信號,可能是圖二這樣的,或者是圖三這樣的


圖 三
我們可以看到,上圖這些信號都是幅值為5V的脈衝,頻率為100M,但是它們的特點不一樣。圖二波形的上升沿很陡峭,圖三波形的上升沿卻很平緩。
實際應用中,我們使用的芯片也是這樣,不同芯片輸出的波形也不一樣。它們不僅周期頻率不同,上升時間、幅值也會不同。
先來了解一下芯片的構造。看來做為一名SI工程師,需要學習和掌握的東西還真不少。不光是關注傳輸線外部互連,還需要學習很多芯片知識。
我們姑且認為IC芯片由三部分組成: Core、Buffer和封裝。Core是芯片內部的核心邏輯電路,工作電壓較低,驅動能力也低。Buffer是終端接口電路,電源電壓一般較高,驅動能力較強,是core和其他IC之間的連接橋梁,封裝則是連接Buffer和外部器件的金線和管腳。芯片核心與核心之間的通信就是通過buffer、封裝和傳輸線來完成的。Buffer和封裝是外圍電路能“看見”的部分。就是說芯片內的指令是由core來發出的,至於指令是以什麼形式,以多高的電壓來表現,這就要看 Buffer來發揮作用了。
說到Buffer,那麼Buffer究竟是什麼呢?就像傳輸線可以用分布模型RLGC來定義,Buffer也可以用一些等效電路來描述。IBIS裏麵的Buffer有Input Buffer,Output Buffer,Input/Output Buffer等類型。
[page]

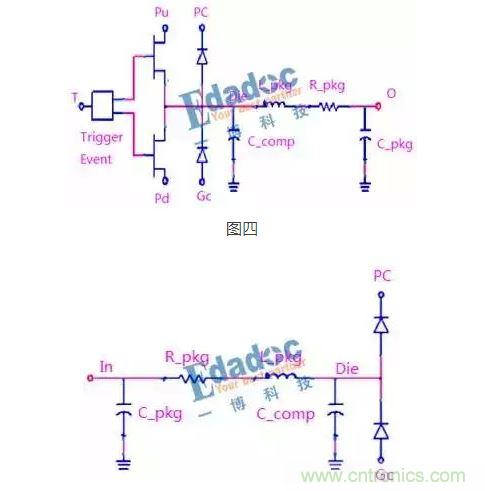

下圖就是Buffer和封裝的等效電路,圖四是Output buffer,圖五是Input Buffer。這裏要強調一下,下圖是包含了Buffer和封裝的,圖四右邊部分是封裝等效電路。圖五左邊部分是封裝等效電路。我們需要明白的是IBIS模型是考慮了封裝的影響的。小編的模電學的不是很好,不想去詳細分析這些器件是怎麼工作的。

圖五
那麼仿真時調用不同的IBIS模型有什麼區別呢?我們調用實際的IBIS模型來仿真一下,看看仿真時調用不同的IBIS模型之間到底有什麼區別。

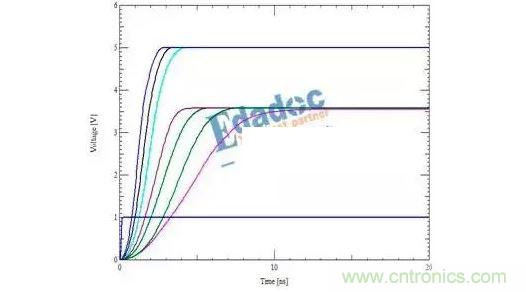

首先來挑選幾個不同的IBIS模型,加載一個上升沿,輸出的結果如圖六:

圖六
上shang圖tu這zhe些xie上shang升sheng沿yan的de上shang升sheng邊bian陡dou峭qiao程cheng度du不bu一yi樣yang,對dui應ying的de幅fu值zhi也ye不bu一yi樣yang。可ke見jian,調tiao用yong不bu同tong的de模mo型xing,同tong樣yang是shi一yi個ge上shang升sheng沿yan,會hui有you這zhe麼me多duo的de表biao現xian形xing式shi。

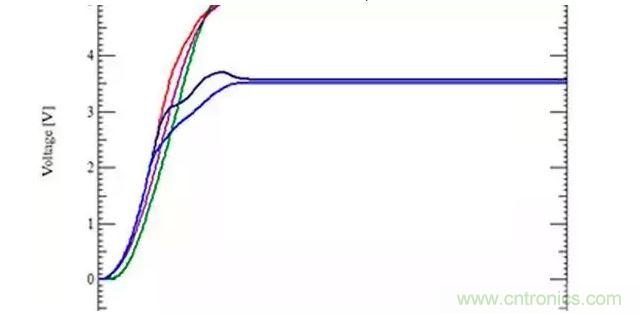

womenzailaikankanjieshouduanmoxingduixinhaoyoushenmeyingxiang。qudongduanjiazaiyigeshangshengyan,shurudaoshuchuzhijiandexianhenduan,keyihulvechuanshuxianduixinhaodeyingxiang。zhongduantiaoyonglebutongdeInput模型,結果如下圖七。

圖七
仿真時,驅動端加載的是5V上升沿信號。接收端接收的電壓有5V,3.3V。同樣的輸入,但是在終端接收的電壓不一樣。對於供電電壓是3.3V的接收端器件,就算驅動電壓是5V,它也會在保護二極管的作用下,最終電壓被拉回到3.3V。而對於供電電壓本來就是5V的器件,調用不同的Input buffermoxingduixinhaoboxingdeyingxiangshibijiaoxiaode。zheliwomenjiumingbaile,weishenmezaifangzhenzhong,ruguowomenbunengzhunquezhaodaojieshouxinpianmoxing,keyiyongleisidemoxingqutidai。
通過仿真我們了解到,Buffer本(ben)身(shen)並(bing)不(bu)能(neng)產(chan)生(sheng)信(xin)號(hao)波(bo)形(xing),它(ta)本(ben)身(shen)是(shi)個(ge)被(bei)動(dong)器(qi)件(jian),隻(zhi)是(shi)起(qi)驅(qu)動(dong)的(de)作(zuo)用(yong)。我(wo)們(men)在(zai)仿(fang)真(zhen)的(de)時(shi)候(hou)自(zi)己(ji)會(hui)定(ding)義(yi)各(ge)種(zhong)碼(ma)型(xing),碼(ma)型(xing)隻(zhi)是(shi)定(ding)義(yi)一(yi)種(zhong)邏(luo)輯(ji)關(guan)係(xi)而(er)已(yi),至(zhi)於(yu)這(zhe)種(zhong)邏(luo)輯(ji)關(guan)係(xi)是(shi)以(yi)什(shen)麼(me)形(xing)式(shi)表(biao)現(xian)出(chu)來(lai),就(jiu)要(yao)看(kan)芯(xin)片(pian)的(de)Buffer了。在仿真中,我們想要知道主控芯片輸出的波形長什麼樣,那就要借助我們的IBIS模型了。
以上是我對IBIS模型的一點認識,歡迎討論。
