“工欲善其事
，必先利其器”，做為一個LAYOUT工程獅，模塊細化、布(bu)局(ju)，布(bu)線(xian)，是(shi)必(bi)備(bei)的(de)技(ji)能(neng)，這(zhe)些(xie)技(ji)能(neng)可(ke)以(yi)說(shuo)是(shi)最(zui)基(ji)本(ben)的(de)技(ji)能(neng)，想(xiang)要(yao)成(cheng)為(wei)一(yi)名(ming)高(gao)級(ji)或(huo)資(zi)深(shen)的(de)工(gong)程(cheng)師(shi)，必(bi)須(xu)要(yao)學(xue)會(hui)除(chu)基(ji)本(ben)技(ji)能(neng)外(wai)的(de)其(qi)它(ta)技(ji)能(neng)及(ji)知(zhi)識(shi)。下(xia)麵(mian)高(gao)速(su)先(xian)生(sheng)就(jiu)來(lai)分(fen)享(xiang)一(yi)個(ge)可(ke)能(neng)許(xu)多(duo)工(gong)程(cheng)師(shi)會(hui)遇(yu)到(dao)的(de)問(wen)題(ti)。



在做設計時，由於自己的疏忽
，導致PCB的布局層麵顛倒
，由於板卡進度急沒注意設計要求，直接以TOP層為主要布局層，把BGA芯片、電源模塊、大電感
、大電容等都布到TOP層ceng，互hu檢jian時shi發fa現xian問wen題ti
，這zhe時shi如ru果guo重zhong新xin把ba表biao底di層ceng交jiao換huan一yi下xia再zai布bu局ju的de話hua可ke能neng會hui浪lang費fei比bi較jiao多duo的de時shi間jian，會hui影ying響xiang板ban卡ka總zong體ti進jin度du，所suo以yi咱zan們men就jiu需xu要yao一yi個ge比bi較jiao神shen奇qi的de方fang法fa處chu理li一yi些xie，可ke以yi說shuo是shi“秒秒鍾”就能搞定。在此以一個模塊為例講解。

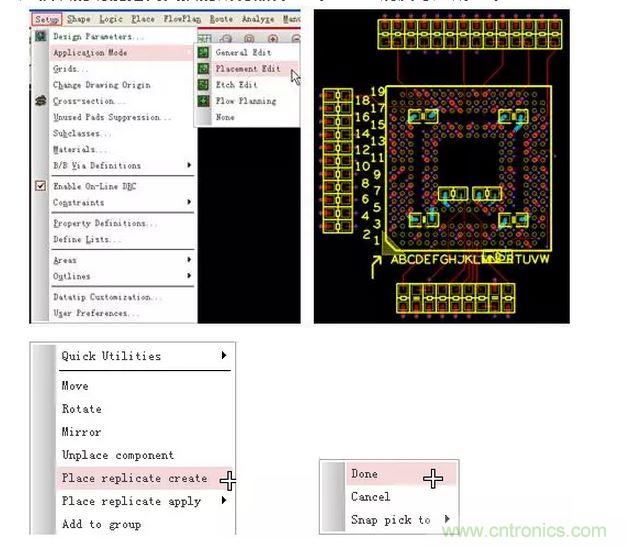

1.用16.X創建模塊的功能把需交換的所有器件、線
、孔、銅皮等建成一個module

暫時先叫unnamed.mdd吧。

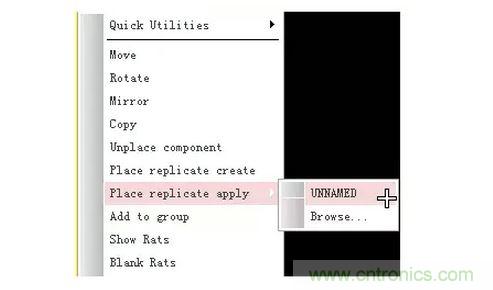

2.然後再選中這些需交換的所有器件

、線、孔、銅皮等複用剛創建的module

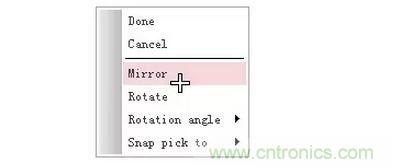

3.Module會跟著鼠標

，右鍵選擇mirror.

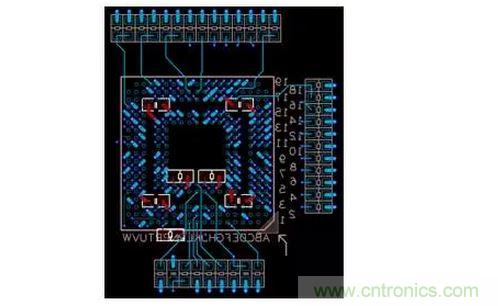

操作完以上三步之後你就會發現神奇的事情已經發生，TOP層與BOT層需交換的所有器件、線
、孔、銅皮等已經變成你想要的樣子。

至此，TOP層與BOT層交換基本完成，小編說得比較慢，操作的話其實就是“秒秒鍾”的事，大家可自行試用一下。



相信有一部分人在用ALLEGRO做設計的過程中偶爾會遇到器件移動不了的情況
，甚至用UNFIX命令也解除不了的情況
，現在小編就分享一下解決方法：

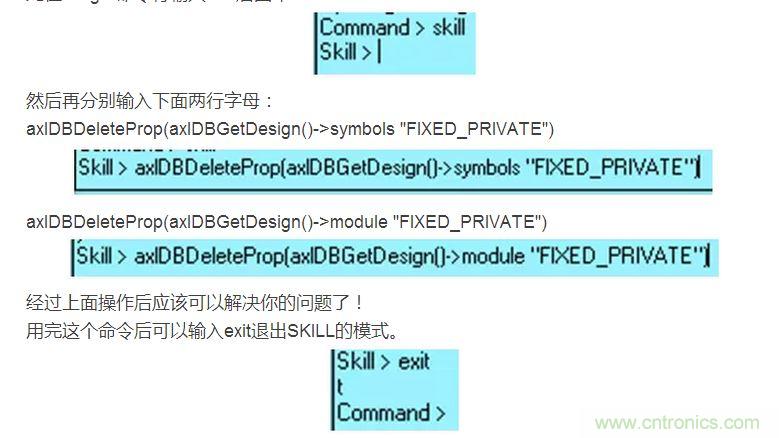

先在allegro命令行輸入skill後回車

以上就是高速先生分享的兩個算是還比較實用的小技巧吧
，希望能和大家一起探討學習。
