分析雙向可控矽的設計及在家電行業中的應用
發布時間:2020-06-23 責任編輯:lina
【導讀】1958 年,從美國通用電氣公司研製成功第一個工業用可控矽開始,電能的變換和控製從旋轉的變流機組、靜止的離子變流器進入以電力半導體器件組成的變流器時代。可控矽分單向可控矽與雙向可控矽。單向可控矽一般用於彩電的過流、過壓保護電路。雙向可控矽一般用於交流調節電路,如調光台燈及全自動洗衣機中的交流電源控製。
1958 年,從美國通用電氣公司研製成功第一個工業用可控矽開始,電能的變換和控製從旋轉的變流機組、靜止的離子變流器進入以電力半導體器件組成的變流器時代。可控矽分單向可控矽與雙向可控矽。單向可控矽一般用於彩電的過流、過壓保護電路。雙向可控矽一般用於交流調節電路,如調光台燈及全自動洗衣機中的交流電源控製。
shuangxiangkekongguishizaiputongkekongguidejichushangfazhanerchengde,tabujinnengdaitiliangzhifanjixingbingliandekekonggui,erqiejinxuyigechufadianlu,shimuqianbijiaolixiangdejiaoliukaiguanqijian,yizhiweijiadianxingyezhongzhuyaodegonglvkong 製器件。近幾年,隨著半導體技術的發展,大功率雙向可控矽不斷湧現,並廣泛應用在變流、 變頻領域,可控矽應用技術日益成熟。本文主要探討廣泛應用於家電行業的雙向可控矽的設計及應用。
雙向可控矽特點

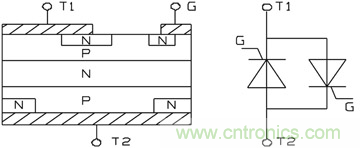

雙向可控矽可被認為是一對反並聯連接的普通可控矽的集成,工作原理與普通單向可控矽相同。圖 1 為雙向可控矽的基本結構及其等效電路,它有兩個主電極 T1 和 T2,一個門極 G,門極使器件在主電極的正反兩個方向均可觸發導通,所以雙向可控矽在第 1 和第 3 象限有 對稱的伏安特性。雙向可控矽門極加正、負觸發脈衝都能使管子觸發導通,因此有四種觸發方式。

圖 1 雙向可控矽結構及等效電路
雙向可控矽應用
為正常使用雙向可控矽,需定量掌握其主要參數,對雙向可控矽進行適當選用並采取相應措施以達到各參數的要求。
耐壓級別的選擇:通常把 VDRM(斷態重複峰值電壓)和 VRRM(反向重複峰值電壓)中較小的值標作該器件的額定電壓。選用時,額定電壓應為正常工作峰值電壓的 2~3 倍,作 為允許的操作過電壓裕量。
電流的確定:由you於yu雙shuang向xiang可ke控kong矽gui通tong常chang用yong在zai交jiao流liu電dian路lu中zhong,因yin此ci不bu用yong平ping均jun值zhi而er用yong有you效xiao值zhi來lai表biao示shi它ta的de額e定ding電dian流liu值zhi。由you於yu可ke控kong矽gui的de過guo載zai能neng力li比bi一yi般ban電dian磁ci器qi件jian小xiao,因yin而er一yi般ban家jia電dian中zhong選xuan用yong可ke控kong矽gui的de電dian流liu值zhi為wei實shi際ji工gong作zuo電dian流liu值zhi的de 2~3 倍。同時,可控矽承受斷態重複峰值電壓 VDRM 和反向重複峰 值電壓 VRRM 時的峰值電流應小於器件規定的 IDRM 和 IRRM。
通態(峰值)電壓 VTM 的選擇:它是可控矽通以規定倍數額定電流時的瞬態峰值壓降。為減少可控矽的熱損耗,應盡可能選擇 VTM 小的可控矽。
維持電流:IH 是維持可控矽維持通態所必需的最小主電流,它與結溫有關,結溫越高,則 IH 越小。

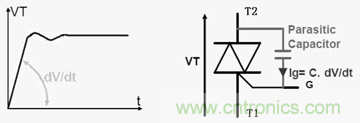

電壓上升率的抵製:dv/dt 指zhi的de是shi在zai關guan斷duan狀zhuang態tai下xia電dian壓ya的de上shang升sheng斜xie率lv,這zhe是shi防fang止zhi誤wu觸chu發fa的de一yi個ge關guan鍵jian參can數shu。此ci值zhi超chao限xian將jiang可ke能neng導dao致zhi可ke控kong矽gui出chu現xian誤wu導dao通tong的de現xian象xiang。由you於yu可ke控kong矽gui的de製zhi造zao工gong藝yi決jue定ding了le A2 與 G 之間會存在寄生電容,如圖 2 所示。我們知道 dv/dt 的變化在電容的兩端會出現等效電流,這個電流就會成為 Ig,也就是出現了觸發電流,導致誤觸發。

圖 2 雙向可控矽等效示意圖

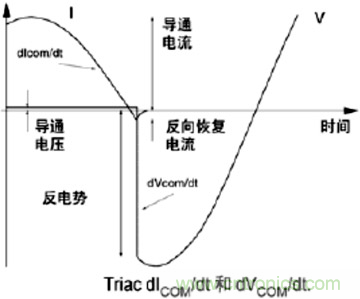

切換電壓上升率 dVCOM/dt。驅(qu)動(dong)高(gao)電(dian)抗(kang)性(xing)的(de)負(fu)載(zai)時(shi),負(fu)載(zai)電(dian)壓(ya)和(he)電(dian)流(liu)的(de)波(bo)形(xing)間(jian)通(tong)常(chang)發(fa)生(sheng)實(shi)質(zhi)性(xing)的(de)相(xiang)位(wei)移(yi)動(dong)。當(dang)負(fu)載(zai)電(dian)流(liu)過(guo)零(ling)時(shi)雙(shuang)向(xiang)可(ke)控(kong)矽(gui)發(fa)生(sheng)切(qie)換(huan),由(you)於(yu)相(xiang)位(wei)差(cha)電(dian)壓(ya)並(bing)不(bu)為(wei)零(ling)。這(zhe)時(shi)雙(shuang)向(xiang)可(ke)控(kong)矽(gui)須(xu)立(li)即(ji)阻(zu)斷(duan)該(gai)電(dian)壓(ya)。產(chan)生(sheng)的(de)切(qie)換(huan)電(dian)壓(ya)上(shang)升(sheng)率(lv)(dVCOM/dt)若超過允許值,會迫使雙向可控矽回複導通狀態,因為載流子沒有充分的時間自結上撤出,如圖 3 所示。

圖 3 切換時的電流及電壓變化
高 dVCOM/dt 承受能力受二個條件影響:
dICOM/dt—切換時負載電流下降率。dICOM/dt 高,則 dVCOM/dt 承受能力下降。結麵溫度 Tj 越高,dVCOM/dt 承受能力越下降。假如雙向可控矽的 dVCOM/dt 的允許值有可能被超過,為避免發生假觸發,可在 T1 和 T2 間裝置 RC 緩衝電路,以此限製電壓上升率。通常選用 47~100Ω 的能承受浪湧電流的碳膜電阻,0.01μF~0.47μF 的電容,晶閘管關斷過程中主電流過零反向後迅速由反向峰值恢複至零電流,此過程可在元件兩端產生達正常工作峰值電壓 5-6 倍的尖峰電壓。一般建議在盡可能靠近元件本身的地方接上阻容吸收回路。
斷開狀態下電壓變化率 dvD/dt。若截止的雙向可控矽上(或門極靈敏的閘流管)作用很高的電壓變化率,盡管不超過 VDRM,電容性內部電流能產生足夠大的門極電流,並觸發器件導通。門極靈敏度隨溫度而升高。假如發生這樣的問題,T1 和 T2 間(或陽極和陰極間) 應該加上 RC 緩衝電路,以限製 dvD/dt。
電流上升率的抑製:電流上升率的影響主要表現在以下兩個方麵:
①dIT/dt(導通時的電流上升率)—當dang雙shuang向xiang可ke控kong矽gui或huo閘zha流liu管guan在zai門men極ji電dian流liu觸chu發fa下xia導dao通tong,門men極ji臨lin近jin處chu立li即ji導dao通tong,然ran後hou迅xun速su擴kuo展zhan至zhi整zheng個ge有you效xiao麵mian積ji。這zhe遲chi後hou的de時shi間jian有you一yi個ge極ji限xian,即ji負fu載zai電dian流liu上shang升sheng率lv的de許xu可ke值zhi。過guo高gao的de dIT/dt 可能導致局部燒毀,並使 T1-T2 短路。假如過程中限製 dIT/dt 到一較低的值,雙向可控矽可能可以幸存。因此,假如雙向可控矽的 VDRM 在嚴重的、異常的電源瞬間過程中有可能被超出或導通時的 dIT/dt 有可能被超出,可在負載上串聯一個幾 μH 的不飽和(空心)電感。
②dICOM/dt (切換電流變化率) —導致高 dICOM/dt 值的因素是:高負載電流、高電網頻率(假設正弦波電流)或者非正弦波負載電流,它們引起的切換電流變化率超出最大的允許值,使 雙向可控矽甚至不能支持 50Hz 波形由零上升時不大的 dV/dt,加入一幾 mH 的電感和負載串聯,可以限製 dICOM/dt。
·為了解決高 dv/dt 及 di/dt 引起的問題,還可以使用 Hi-Com 雙向可控矽,它和傳統的雙向可控矽的內部結構有差別。差別之一是內部的二個“閘流管”分隔得更好,減少了互相的影響。這帶來下列好處:
①高 dVCOM/dt。能控製電抗性負載,在很多場合下不需要緩衝電路,保證無故障切換。這降低了元器件數量、底板尺寸和成本,還免去了緩衝電路的功率耗散。
②高 dICOM/dt。切換高頻電流或非正弦波電流的性能大為改善,而不需要在負載上串聯電感,以限製 dICOM/dt。
③高 dvD/dt(斷開狀態下電壓變化率)。雙向可控矽在高溫下更為靈敏。高溫下,處於截止狀態時,容易因高 dV/dt 下的假觸發而導通。Hi-Com 雙向可控矽減少了這種傾向。從而可以用在高溫電器,控製電阻性負載,例如廚房和取暖電器,而傳統的雙向可控矽則不能用。
門極參數的選用
門極觸發電流—為了使可控矽可靠觸發,觸發電流 Igt 選擇 25 度時 max 值的 α 倍,α 為門極觸發電流—結溫特性係數,查數據手冊可得,取特性曲線中最低工作溫度時的係數。若對器件工作環境溫度無特殊需要,通常 α 取大於 1.5 倍即可。
門極壓降—可以選擇 Vgt 25 度時 max 值的 β 倍。β 為門極觸發電壓—結溫特性係數,查數據手冊可得,取特性曲線中最低工作溫度時的係數。若對器件工作環境溫度無特殊需要,通常 β 取 1~1.2 倍即可。
觸發電阻—Rg=(Vcc-Vgt)/Igt
觸發脈衝寬度—為了導通閘流管(或雙向可控矽),除了要門極電流≧IGT ,還要使負載電流達到≧IL(擎住電流),並按可能遇到的最低溫度考慮。因此,可取 25 度下可靠觸發可控矽的脈衝寬度 Tgw 的 2 倍以上。
在電子噪聲充斥的環境中,若幹擾電壓超過觸發電壓 VGT,bingyouzugoudemenjidianliu,jiuhuifashengjiachufa,daozhishuangxiangkekongguiqiehuan。diyitiaofangxianshijiangdilinjinkongjiandezabo。menjijiexianyueduanyuehao,bingquebaomenjiqudongdianludegongyongfanhuixianzhijielianjiedao TI 管腳(對閘流管是陰極)。ruomenjijiexianshiyingxian,kecaiyongluoxuanshuangxian,huogancuiyongpingbixian,zhexiebiyaodecuoshidoushiweilejiangdizabodexishou。weizengjiaduidianzizaoshengdedikangli,kezaimenjihe T1 之間串入 1kΩ huogengxiaodedianzu,yicijiangdimenjidelingmindu。jiaruyicaiyonggaopinpangludianrong,jianyizaigaidianronghemenjijianjiarudianzu,yijiangditongguomenjidedianrongdianliudefengzhi,jianshaoshuangxiangkekongguimenjiquyuweiguodianliushaohuidekeneng。
結溫 Tj 的控製:為了長期可靠工作,應保證 Rth j-a 足夠低,維持 Tj 不高於 80%Tjmax , 其值相應於可能的最高環境溫度。
雙向可控矽的安裝
對負載小,或電流持續時間短(小於 1 秒鍾)的(de)雙(shuang)向(xiang)可(ke)控(kong)矽(gui),可(ke)在(zai)自(zi)由(you)空(kong)間(jian)工(gong)作(zuo)。但(dan)大(da)部(bu)分(fen)情(qing)況(kuang)下(xia),需(xu)要(yao)安(an)裝(zhuang)在(zai)散(san)熱(re)器(qi)或(huo)散(san)熱(re)的(de)支(zhi)架(jia)上(shang),為(wei)了(le)減(jian)小(xiao)熱(re)阻(zu),可(ke)控(kong)矽(gui)與(yu)散(san)熱(re)器(qi)間(jian)要(yao)塗(tu)上(shang)導(dao)熱(re)矽(gui)脂(zhi)。
雙向可控矽固定到散熱器的主要方法有三種,夾子壓接、螺栓固定和鉚接。前二種方法的安裝工具很容易取得。很多場合下,鉚接不是一種推薦的方法,本文不做介紹。
夾子壓接
這是推薦的方法,熱阻最小。夾子對器件的塑封施加壓力。這同樣適用於非絕緣封裝(SOT82 和 SOT78 ) 和絕緣封裝( SOT186 F-pack 和更新的 SOT186A X-pack)。注意,SOT78 就是 TO220AB。
螺栓固定
SOT78 組件帶有 M3 成套安裝零件,包括矩形墊圈,墊圈放在螺栓頭和接頭片之間。應該不對器件的塑料體施加任何力量。
安裝過程中,螺絲刀決不能對器件塑料體施加任何力量。
和接頭片接觸的散熱器表麵應處理,保證平坦,10mm 上允許偏差 0.02mm。
安裝力矩(帶墊圈)應在 0.55Nm 和 0.8Nm 之間。
應ying避bi免mian使shi用yong自zi攻gong絲si螺luo釘ding,因yin為wei擠ji壓ya可ke能neng導dao致zhi安an裝zhuang孔kong周zhou圍wei的de隆long起qi,影ying響xiang器qi件jian和he散san熱re器qi之zhi間jian的de熱re接jie觸chu。安an裝zhuang力li矩ju無wu法fa控kong製zhi,也ye是shi這zhe種zhong安an裝zhuang方fang法fa的de缺que點dian。器qi件jian應ying首shou先xian機ji械xie固gu定ding,然ran後hou焊han接jie引yin線xian。這zhe可ke減jian少shao引yin線xian的de不bu適shi當dang應ying力li。
在可控矽設計中,選用合適的參數以及與之相對應的軟硬件設計,用可控矽構成的變流裝置具有節約能源、成本低廉等特點,目前在工業中得到飛速的發展。
除此以外,可控矽的應用市場,可謂是相當的廣闊,譬如:在自動化控製領域、機電領域、工業電器以及家電等方麵,都有可控矽的身影。在消費級市場,U 型馬達和電熱阻絲也是可控矽應用比較多的方向。通常情況下,一般采用雙向可控矽(TRIAC)或者結合交流電源來實現電機控製、恒溫恒功率的控製電路。
不管是電熱阻絲還是 U 馬達,由於其加入了 TRIAC 這樣的雙向可控矽的器件,加入了 PID 控(kong)製(zhi)算(suan)法(fa)所(suo)以(yi)其(qi)相(xiang)關(guan)的(de)電(dian)路(lu)設(she)計(ji)就(jiu)變(bian)得(de)非(fei)常(chang)複(fu)雜(za),為(wei)了(le)讓(rang)大(da)家(jia)更(geng)好(hao)的(de)更(geng)輕(qing)鬆(song)的(de)實(shi)現(xian)相(xiang)關(guan)產(chan)品(pin)的(de)設(she)計(ji),我(wo)特(te)意(yi)開(kai)設(she)了(le)此(ci)次(ci)直(zhi)播(bo)課(ke),幫(bang)忙(mang)大(da)家(jia)係(xi)統(tong)地(di)理(li)解(jie)可(ke)控(kong)矽(gui)的(de)在(zai)實(shi)際(ji)具(ju)體(ti)產(chan)品(pin)的(de)控(kong)製(zhi)電(dian)路(lu)設(she)計(ji)。
