搞懂這6張電路圖，工控入門並不難！

發布時間：2019-03-11 責任編輯：xueqi

【導讀】今天小編就挑選了6個(ge)經(jing)典(dian)案(an)列(lie)一(yi)一(yi)講(jiang)解(jie)，隻(zhi)要(yao)你(ni)徹(che)底(di)的(de)學(xue)透(tou)了(le)這(zhe)幾(ji)個(ge)電(dian)路(lu)，你(ni)就(jiu)能(neng)慢(man)慢(man)學(xue)著(zhe)自(zi)己(ji)設(she)計(ji)電(dian)路(lu)了(le)。高(gao)級(ji)電(dian)工(gong)考(kao)試(shi)會(hui)給(gei)出(chu)電(dian)路(lu)圖(tu)，隻(zhi)要(yao)你(ni)會(hui)分(fen)析(xi)電(dian)路(lu)圖(tu)，看(kan)圖(tu)接(jie)線(xian)即(ji)可(ke)。

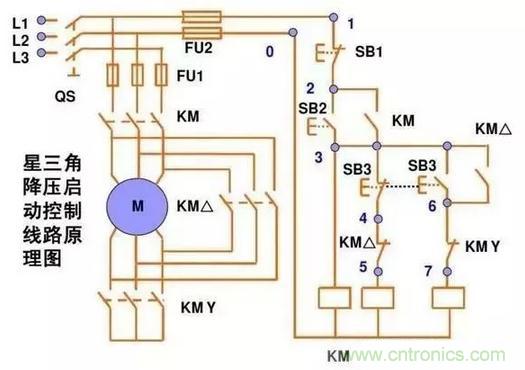

星三角降壓啟動

這個是手動控製的接線圖，主線部分的接線一定要注意相序，啟動時電機星型接法，運行的時候是三角形接法。右邊的控製線部分，KMY和KM△要互鎖，啟動按鈕SB2按下去以後，KM一直是自鎖狀態，幾秒延時以後我們手動按下SB3，這時候KMY線圈失電，同時KM△自鎖。SB3的按鈕開關常開點串KM△的線圈常閉點串KMY的線圈。

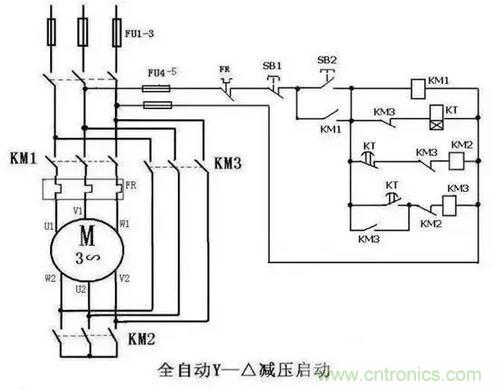

這個是帶延時繼電器的星三角

帶延時繼電器的星三角更加方便，接線和上圖的手動控製類似，隻不過把按鈕開關換成了延時繼電器。按鈕開關SB2按下去以後KM1自鎖，同時延時繼電器的線圈得電啟動，延時繼電器KT常閉點串KM2線圈，KT常開點串KM3線圈，延時時間到了以後KM3自鎖。KM3的輔助常閉點串延時繼電器的線圈，所以啟動完成後，延時繼電器也會斷電。

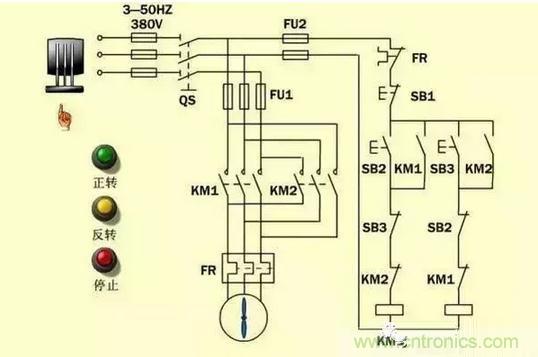

控製電機正反轉完整接線

這個電路用的非常多，其實就是接觸器自鎖和互鎖的結合應用。KM1和KM2的線圈分別串彼此的輔助常閉點。一般實際應用的時候，SB2和SB3兩個按鈕也要機械互鎖。雙重互鎖更加的安全。

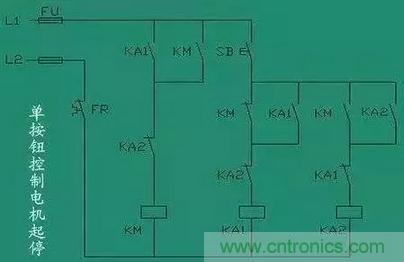

一鍵啟停

這個電路沒有太大的實用性，但是非常適合學習。2個中間繼電器和一個交流接觸器，我們看一下電路，2個繼電器互鎖，KA1的線圈串KM的輔助常閉點，KA2的線圈串KM的輔助常開點。所以按下SB按鈕開關KA1自鎖，同時KA1的常開點閉合KM自鎖，實現了啟動操作。然後再按下SB按鈕開關，KA2又會自鎖，KA2的常閉點會斷開，而KA2的常閉點是串的KM的線圈，所以同時KM線圈失電，實現停止操作。

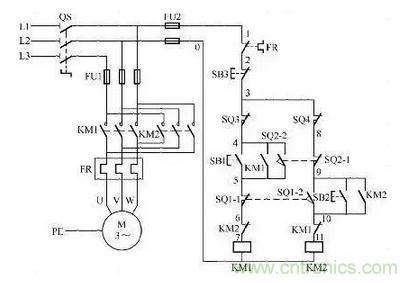

小車自動往返電路

這個電路也很經典，其實它是控製電機正反轉的加強版。利用行程開關實現自動往返的效果，按下SB1啟動按鈕KM1自鎖，小車開始正向走，當碰到限位開關SQ1時，KM1線圈失電KM2自鎖，小車又反向運行。隻要不按下SB3這個停止按鈕，它就會循環運行。

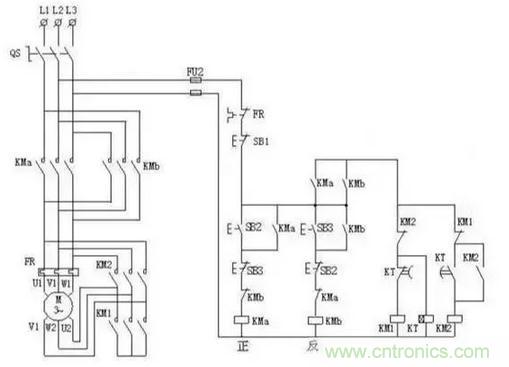

星三角加正反轉

星三角我上圖分析過了，控製電機正反轉也分析過了。兩圖合一就是這個圖了，喜歡的朋友可以自己學著分析一下。
