為了使電動機能夠正轉和反轉，可采用兩隻接觸器KM1、KM2huanjiediandongjisanxiangdianyuandexiangxu，danlianggejiechuqibunengxihe，ruguotongshixihejiangzaochengdianyuandeduanlushigu，weilefangzhizhezhongshigu
，zaidianluzhongyingcaiqukekaodehusuo
，shangtuweicaiyonganniuhejiechuqishuangzhonghusuodediandongjizheng
、反兩方向運行的控製電路。

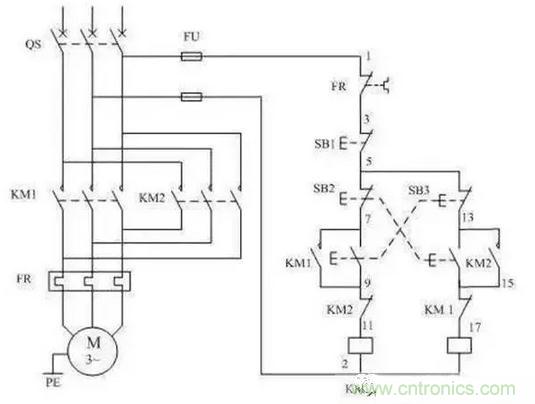

電動機可逆運行控製電路





線路分析如下：



一、正向啟動：



1、合上空氣開關QF接通三相電源



2、按下正向啟動按鈕SB3，KM1通電吸合並自鎖，主觸頭閉合接通電動機，電動機這時的相序是L1
、L2
、L3，即正向運行。



二

、反向啟動：



1、合上空氣開關QF接通三相電源



2、按下反向啟動按鈕SB2，KM2通電吸合並通過輔助觸點自鎖，常開主觸頭閉合換接了電動機三相的電源相序
，這時電動機的相序是L3

、L2、L1
，即反向運行。



三、互鎖環節：具有禁止功能在線路中起安全保護作用



1、接觸器互鎖：KM1線圈回路串入KM2的常閉輔助觸點，KM2線圈回路串入KM1的常閉觸點。當正轉接觸器KM1線圈通電動作後，KM1的輔助常閉觸點斷開了KM2線圈回路，若使KM1得電吸合
，必須先使KM2斷電釋放
，其輔助常閉觸頭複位，這就防止了KM1、KM2同時吸合造成相間短路，這一線路環節稱為互鎖環節。



2、按鈕互鎖：在電路中采用了控製按鈕操作的正反傳控製電路，按鈕SB2
、SB3都具有一對常開觸點，一對常閉觸點
，這兩個觸點分別與KM1
、KM2線圈回路連接。例如按鈕SB2的常開觸點與接觸器KM2線圈串聯，而常閉觸點與接觸器KM1線圈回路串聯。



按鈕SB3的常開觸點與接觸器KM1線圈串聯，而常閉觸點壓KM2線圈回路串聯。這樣當按下SB2時隻能有接觸器KM2的線圈可以通電而KM1斷電，按下SB3時隻能有接觸器KM1的線圈可以通電而KM2斷電，如果同時按下SB2和SB3則兩隻接觸器線圈都不能通電。這樣就起到了互鎖的作用。



四、電動機正向（或反向）啟動運轉後

，不必先按停止按鈕使電動機停止，可以直接按反向（或正向）啟動按鈕，使電動機變為反方向運行。



五、電動機的過載保護由熱繼電器FR完成。

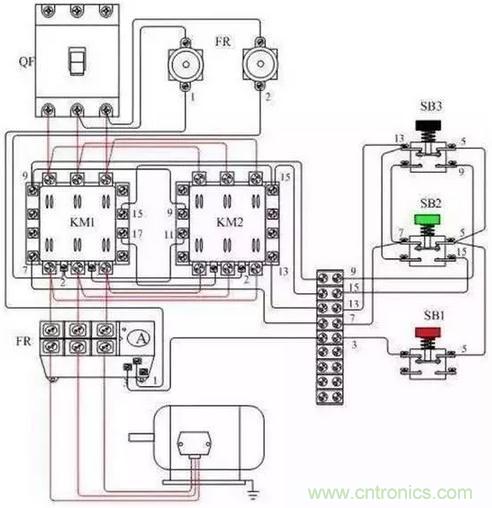

電動機可逆運行控製接線示意圖





電動機可逆運行控製電路的調試



1
、檢(jian)查(zha)主(zhu)回(hui)路(lu)路(lu)的(de)接(jie)線(xian)是(shi)否(fou)正(zheng)確(que)
，為(wei)了(le)保(bao)證(zheng)兩(liang)個(ge)接(jie)觸(chu)器(qi)動(dong)作(zuo)時(shi)能(neng)夠(gou)可(ke)靠(kao)調(tiao)換(huan)電(dian)動(dong)機(ji)的(de)相(xiang)序(xu)
，接(jie)線(xian)時(shi)應(ying)使(shi)接(jie)觸(chu)器(qi)的(de)上(shang)口(kou)接(jie)線(xian)保(bao)持(chi)一(yi)致(zhi)
，在(zai)接(jie)觸(chu)器(qi)的(de)下(xia)口(kou)調(tiao)相(xiang)。



2、檢查接線無誤後，通電試驗，通電試驗時為防止意外，應先將電動機的接線斷開。



故障現象預處理：



1、不啟動；原因之一，檢查控製保險FU是否斷路，熱繼電器FR接點是否用錯或接觸不良，SB1按鈕的常閉接點是否不良。原因之二按紐互鎖的接線有誤。



2
、起動時接觸器“叭噠”就不吸了；這(zhe)是(shi)因(yin)為(wei)接(jie)觸(chu)器(qi)的(de)常(chang)閉(bi)接(jie)點(dian)互(hu)鎖(suo)接(jie)線(xian)有(you)錯(cuo)
，將(jiang)互(hu)鎖(suo)接(jie)點(dian)接(jie)成(cheng)了(le)自(zi)己(ji)鎖(suo)自(zi)己(ji)了(le)，起(qi)動(dong)時(shi)常(chang)閉(bi)接(jie)點(dian)是(shi)通(tong)的(de)接(jie)觸(chu)器(qi)線(xian)圈(quan)的(de)電(dian)吸(xi)合(he)
，接(jie)觸(chu)器(qi)吸(xi)合(he)後(hou)常(chang)閉(bi)接(jie)點(dian)又(you)斷(duan)開(kai)，接(jie)觸(chu)器(qi)線(xian)圈(quan)又(you)斷(duan)電(dian)釋(shi)放(fang)

，釋(shi)放(fang)常(chang)閉(bi)接(jie)點(dian)又(you)接(jie)通(tong)接(jie)觸(chu)器(qi)又(you)吸(xi)合(he)，接(jie)點(dian)又(you)斷(duan)開(kai)，所(suo)以(yi)會(hui)出(chu)現(xian)“叭噠”接觸器不吸合的現象。



3、不能夠自鎖一抬手接觸器就斷開

，這是因為自鎖接點接線有誤
