電壓比較器是對輸入信號進行鑒別與比較的電路
，是組成非正弦波發生電路的基本單元電路。常用的電壓比較器有單限比較器
、遲滯比較器

、雙限比較器等。



電dian壓ya比bi較jiao器qi它ta可ke用yong作zuo模mo擬ni電dian路lu和he數shu字zi電dian路lu的de接jie口kou，還hai可ke以yi用yong作zuo波bo形xing產chan生sheng和he變bian換huan電dian路lu等deng。利li用yong簡jian單dan電dian壓ya比bi較jiao器qi可ke將jiang正zheng弦xian波bo變bian為wei同tong頻pin率lv的de方fang波bo或huo矩ju形xing波bo。

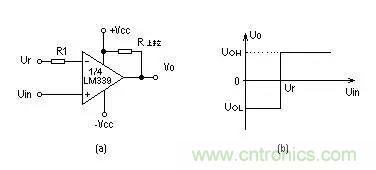

單限比較器電路



OH。圖1b為其傳輸特性。



圖2為某儀器中過熱檢測保護電路。它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓，它的值取決於R1於R2。UR=R2/（R1+R2）*UCC。同相端的電壓就等於熱敏元件Rt的電壓降。當機內溫度為設定值以下時，“+”端電壓大於“-”端電壓，Uo為高電位。當溫度上升為設定值以上時，“-”端電壓大於“+”端，比較器反轉，Uo輸出為零電位
，使保護電路動作，調節R1的值可以改變門限電壓，既設定溫度值的大小。


圖2

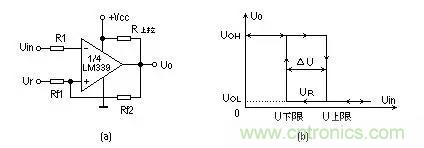

遲滯比較器



圖 3



不難看出，當輸出狀態一旦轉換後，隻要在跳變電壓值附近的幹擾不超過ΔU之值，輸出電壓的值就將是穩定的。但隨之而來的是分辨率降低。因為對遲滯比較器來說，它不能分辨差別小於ΔUdelianggeshurudianyazhi。chizhibijiaoqijiayouzhengfankuikeyijiakuaibijiaoqidexiangyingsudu

，zheshitadeyigeyoudian。chucizhiwai，youyuchizhibijiaoqijiadezhengfankuihenqiang，yuanbidianluzhongdejishengouheqiangdeduo
，guchizhibijiaoqihaikemianchuyouyudianlujishengouheerchanshengdezijizhendang。


圖 4



圖5為某電磁爐電路中電網過電壓檢測電路部分。電網電壓正常時，1/4LM339的U4<2.8V，U5=2.8V，輸出開路
，過電壓保護電路不工作
，作為正反饋的射極跟隨器BG1是導通的。當電網電壓大於242V時，U4>2.8V
，比較器翻轉
，輸出為0V，BG1截止，U5的電壓就完全決定於R1與R2的分壓值，為2.7V

，促使U4更大於U5
，這就使翻轉後的狀態極為穩定
，避免了過壓點附近由於電網電壓很小的波動而引起的不穩定的現象。由於製造了一定的回差（遲滯），在過電壓保護後
，電網電壓要降到242-5=237V時，U4<U3，電磁爐才又開始工作。這正是我們所期望的。



圖 5

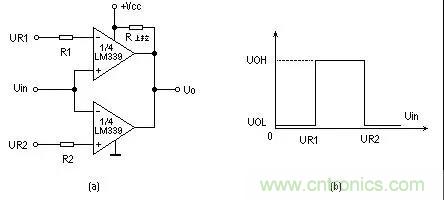

雙限比較器（窗口比較器）



R1<Uin<UR2），輸出為高電位（UO=UOH）。當Uin不在門限電位範圍之間時，（Uin>UR2或Uin<UR1）輸出為低電位（UO=UOL）

，窗口電壓ΔU=UR2-UR1。它可用來判斷輸入信號電位是否位於指定門限電位之間。





用LM339組成振蕩器
