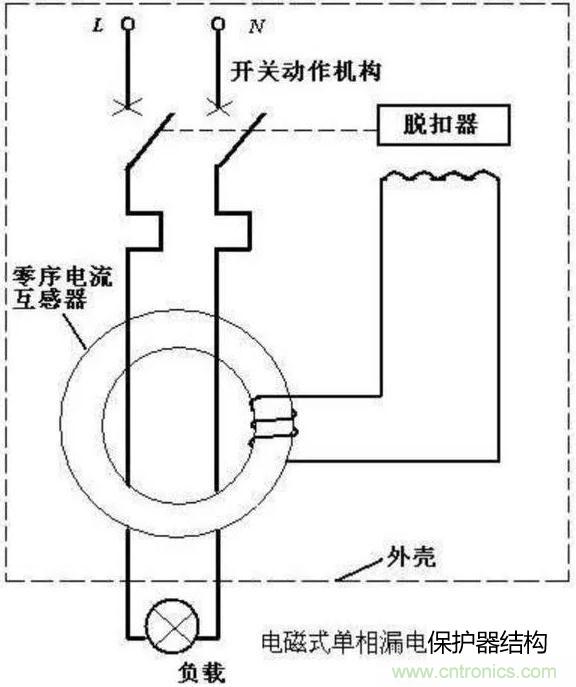

像我們家中的漏電保護器的原理圖就如上圖一般，漏電保護器就是一種電流形繼電器，當電流大於設定值的時候是開關跳閘。



我們分析一下上圖的工作原理
，正常的時候火線的進線電流和零線出現電流相等線圈沒有感應出電壓。

當發生漏電的時候火線電流和零線電流不相等（零線處分流有一部分電流導入大地）這(zhe)個(ge)時(shi)候(hou)火(huo)線(xian)感(gan)應(ying)出(chu)來(lai)的(de)磁(ci)場(chang)大(da)於(yu)零(ling)線(xian)感(gan)應(ying)出(chu)來(lai)的(de)磁(ci)場(chang)，當(dang)磁(ci)通(tong)流(liu)過(guo)線(xian)圈(quan)產(chan)生(sheng)感(gan)應(ying)電(dian)壓(ya)連(lian)接(jie)脫(tuo)扣(kou)器(qi)形(xing)成(cheng)回(hui)路(lu)產(chan)生(sheng)很(hen)強(qiang)的(de)磁(ci)性(xing)吸(xi)引(yin)開(kai)關(guan)使(shi)開(kai)關(guan)斷(duan)開(kai)。這(zhe)就(jiu)是(shi)單(dan)相(xiang)漏(lou)保(bao)原(yuan)理(li)。

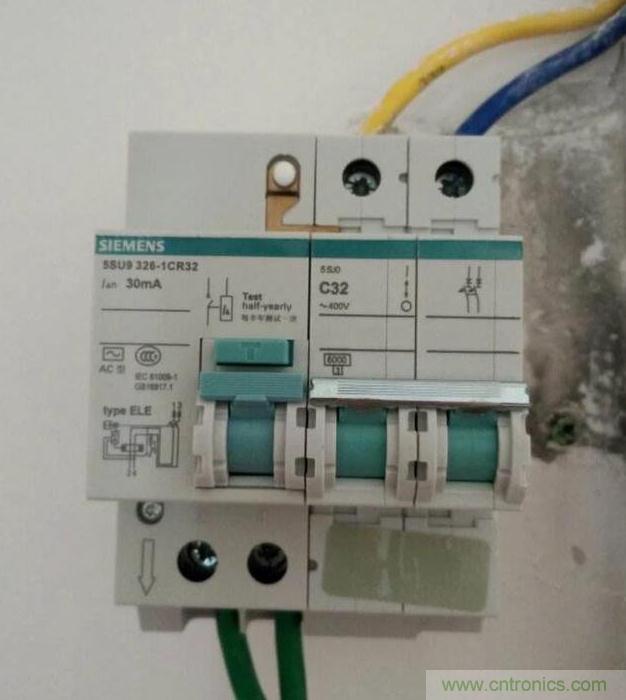

漏電保護器工作原理

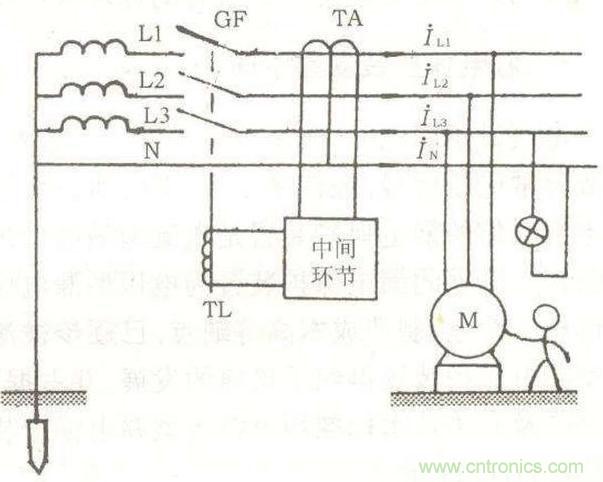

三相漏電保護器是利用也是電流不平衡原理
，正常情況下三相電流合成接近0，發生漏電的時候合成的電流大於設定值，使脫扣器吸引開關斷開電路。
