繼電器是一種電子控製器件，它具有控製係統（又稱輸入回路）和被控製係統（又稱輸出回路），通常應用於自動控製電路中，它實際上是用較小的電流去控製較大電流的一種“自動開關”。故在電路中起著自動調節
、安全保護
、轉換電路等作用。





繼電器的輸入信號 x 從零連續增加達到銜鐵開始吸合時的動作值 xx，繼電器的輸出信號立刻從 y=0  跳躍y=ym
，即常開觸點從斷到通。一旦觸點閉合，輸入量 x 繼續增大，輸出信號 y 將不再起變化。當輸入量 x 從某一大於 xx  值下降到xf，繼電器開始釋放
，常開觸點斷開。我們把繼電器的這種特性叫做繼電特性，也叫繼電器的輸入-輸出特性。







1、電磁繼電器的工作原理和特性



電磁式繼電器一般由鐵芯、線圈、銜鐵
、觸(chu)點(dian)簧(huang)片(pian)等(deng)組(zu)成(cheng)的(de)。隻(zhi)要(yao)在(zai)線(xian)圈(quan)兩(liang)端(duan)加(jia)上(shang)一(yi)定(ding)的(de)電(dian)壓(ya)，線(xian)圈(quan)中(zhong)就(jiu)會(hui)流(liu)過(guo)一(yi)定(ding)的(de)電(dian)流(liu)，從(cong)而(er)產(chan)生(sheng)電(dian)磁(ci)效(xiao)應(ying)

，銜(xian)鐵(tie)就(jiu)會(hui)在(zai)電(dian)磁(ci)力(li)吸(xi)引(yin)的(de)作(zuo)用(yong)下(xia)克(ke)服(fu)返(fan)回(hui)彈(dan)簧(huang)的(de)拉(la)力(li)吸(xi)向(xiang)鐵(tie)芯(xin)，從(cong)而(er)帶(dai)動(dong)銜(xian)鐵(tie)的(de)動(dong)觸(chu)點(dian)與(yu)靜(jing)觸(chu)點(dian)（常開觸點）吸合。當線圈斷電後，電磁的吸力也隨之消失
，銜鐵就會在彈簧的反作用力返



回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合
、釋放
，從而達到了在電路中的導通、切斷的目的。對於繼電器的“常開
、常閉”觸點
，可以這樣來區分：繼電器線圈未通電時處於斷開狀態的靜觸點
，稱為“常開觸點”；處於接通狀態的靜觸點稱為“常閉觸點”。



2

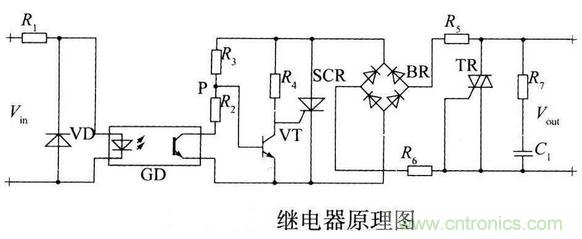

、電路原理



繼電器是一種當輸入量變化到某一定值時
，其觸頭（或電路）即接通 或分斷交直流小容量控製回路。

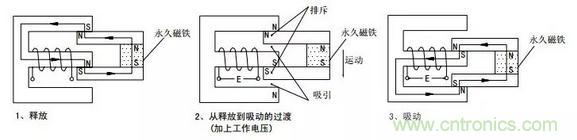

由永久磁鐵保持釋放狀態，加上工作電壓後，電磁感應使銜鐵與永久磁鐵產生吸引和排斥力矩
，產生向下的運動
，最後達到吸合狀態。



3、 晶體管驅動驅動電路

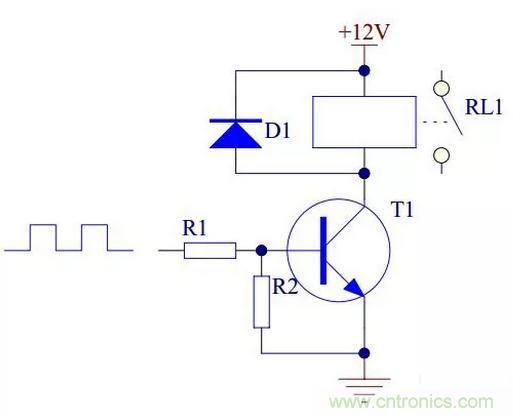

當晶體管用來驅動繼電器時，推薦用NPN三極管。具體電路如下：



當輸入高電平時
，晶體管T1飽和導通
，繼電器線圈通電
，觸點吸合。

當輸入低電平時
，晶體管T1截止
，繼電器線圈斷電，觸點斷開。



電路中各元器件的作用：晶體管T1為控製開關
；電阻R1主要起限流作用
，降低晶體管T1功耗；電阻R2使晶體管T1可靠截止；二極管D1反向續流，為三極管由導通轉向關斷時為繼電器線圈中的提供泄放通路
，並將其電壓箝位在+12V上。



4、集成電路驅動電路





目mu前qian已yi使shi用yong多duo個ge驅qu動dong晶jing體ti管guan集ji成cheng的de集ji成cheng電dian路lu，使shi用yong這zhe種zhong集ji成cheng電dian路lu能neng簡jian化hua驅qu動dong多duo個ge繼ji電dian器qi的de印yin製zhi板ban的de設she計ji過guo程cheng。現xian在zai我wo司si所suo用yong驅qu動dong繼ji電dian器qi的de集ji成cheng電dian路lu主zhu要yao有youTD62003AP。

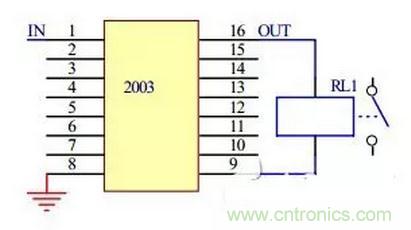

當2003輸入端為高電平時，對應的輸出口輸出低電平
，繼電器線圈兩端通電，繼電器觸點吸合
；



當2003輸入端為低電平時

，對應的輸出口呈高阻態
，繼電器線圈兩端斷電，繼電器觸點斷開。

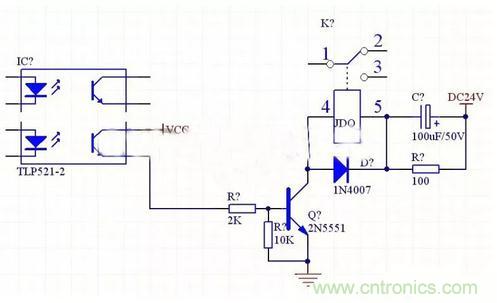

24V 繼電器的驅動電路



繼電器串聯 RC  電路：zhezhongxingshizhuyaoyingyongyujidianqideedinggongzuodianyadiyudianyuandianyadedianluzhong。dangdianlubiheshi
，jidianqixianquanyouyuziganxianxianghuichanshengdiandongshizuaixianquanzhongdianliudezengda
，congeryanchanglexiheshijian，chuanlianshang  RC 電路後則可以縮短吸合時間。原理是電路閉合的瞬間，電容 C 兩端電壓不能突變可視為短路，這樣就將比繼電器線圈額定工作電壓高的電源電壓加到線圈上
，  從而加快了線圈中電流增大的速度
，使繼電器迅速吸合。電源穩定之後電容 C 不起作用
，電阻 R 起限流作用。





繼電器額定工作電壓是繼電器最主要的一項技術參數。在使用繼電器時，應該首先考慮所在電路（即繼電器線圈所在的電路）的工作電壓，繼電器的額定工作電壓應等於所在電路的工作電壓。



一般所在電路的工作電壓是繼電器額定工作電壓的0.86。注意所在電路的工件電壓千萬不能超過繼電器額定工作電壓，否則繼電器線圈容易燒毀。另外，有些集成電路，例如NE555電路是可以直接驅動繼電器工作的，而有些集成電路，例如  COMS 電路輸出電流小
，需要加一級晶體管放大電路方可驅動繼電器，這就應考慮晶體管輸出電流應大於繼電器的額定工作電流。



1、晶體管驅動電路

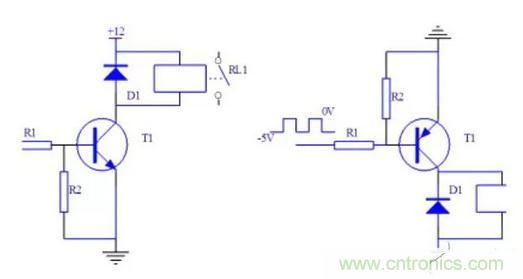

當晶體管用來驅動繼電器時
，必須將晶體管的發射極接地。具體電路如下：





2
、原理簡介



NPN 晶體管驅動時：當晶體管 T1基極被輸入高電平時，晶體管飽和導通
，集電極變為低電平，因此繼電器線圈通電，觸點 RL1吸合。當晶體管  T1基極被輸入低電平時，晶體管截止
，繼電器線圈斷電，觸點 RL1斷開。
