靜電不能被消除，隻能被控製。



控製ESD的基本方法：





從機構上做好靜電的防護，用絕緣的材料把PCB板密封在外殼內，不論有多少靜電都不能到釋放到PCB上。



有了ESD
，迅速讓靜電導到PCB板的主GND上，可以消除一定能力的靜電。



對於金屬外殼接地的產品我來分析一下ESD問題。



先來分析金屬外殼的整機係統的ESD的設計

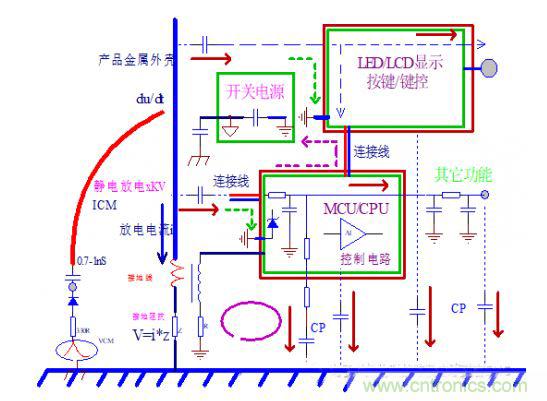

，參考如下結構：





1、靜電釋放於機殼，由於沒有理想的接地
，會在機殼上建立電壓V。



電壓的幅度與接地線阻抗、機殼與大地的電容
、機殼與內部電路的電容有關。



dv／dt也主要與電容有關。



2、xitongdiyujikedifenlidedianzichanpin
，neibudianluyebuhuishejichengyujikeliantong，suoyiganraojinruneibudianluzhuyaoshiouhefangshi。tongguoouhefangshijinrudianzichanpinneibudeqingkuang
，yujikeshangjianlidedv／dt，接地線上建立的di／dt有關，與機殼上建立的電壓絕對值不直接相關。這也是大機箱的電子設備不易受幹擾幹擾的原因，對地電容比較大，不易建立較大的dV／dt和di／dt。



建立電壓的絕對值與絕緣強度不夠造成間隙放電有關。



3、如ru果guo耦ou合he是shi幹gan擾rao的de主zhu要yao路lu徑jing
，我wo們men可ke以yi采cai取qu一yi些xie措cuo施shi
，措cuo施shi可ke以yi是shi很hen多duo不bu同tong的de方fang法fa。一yi般ban來lai說shuo耦ou合he路lu徑jing會hui比bi較jiao多duo，有you一yi些xie還hai不bu易yi察cha覺jiao，直zhi接jie采cai取qu阻zu斷duan耦ou合he路lu徑jing的de方fang法fa不bu易yi實shi現xian，除chu非fei通tong過guo結jie構gou分fen析xi、ganraofenxifaxianlemingquedejiegouwentihuozhelujing。lakaijulikeyijianxiaoouhedianrong，jianxichendianjusifuyixidengcailiaoyekeyijianxiaodianrong，congerjianshaoouheqiangdu。



實際我有看到客戶的電子產品有這樣的問題：



A．內部電路有連接線走線時直接貼住機殼了
，這就會存在設計結構的問題。



B．一根高阻抗的輸入線與一根本來沒有幹擾的導線捆紮走線
，而這個根本沒有幹擾的導線有一段比較靠近機殼
，這也會有耦合ESD的問題。



4
、或多或少總有一部分幹擾經耦合進入內部電路，是否能處理好這些耦合進來的幹擾；係統接地是關鍵。



連續的
、靠得住的係統接地，可以承載內部電路不受外部幹擾
，不管係統地是否實際接大地。參考上圖中的耦合路徑分析箭頭路徑分析。



在我進行ESD的內部結構電路的PCB分析時，我們可以看到在IO線端口見到電阻電容的設計，這些電容可以把耦合過來的幹擾導入係統地。



當幹擾源阻抗比較低時
，同時信號允許的情況下
，可以串電阻或者磁珠改善。



注意：對於高頻電路，電容對幹擾和有用信號同時起作用，所以不能用於高頻信號電路。但使用TVS器件時（較小的結電容）電壓高於信號電壓，基本對有用信號沒有影響。



有必要說明一下：當信號電平為0時，從0電(dian)平(ping)開(kai)始(shi)幹(gan)擾(rao)信(xin)號(hao)就(jiu)需(xu)要(yao)消(xiao)耗(hao)能(neng)量(liang)給(gei)電(dian)容(rong)充(chong)電(dian)，適(shi)當(dang)電(dian)容(rong)量(liang)可(ke)以(yi)吸(xi)收(shou)掉(diao)幹(gan)擾(rao)能(neng)量(liang)
，使(shi)幹(gan)擾(rao)電(dian)平(ping)達(da)不(bu)到(dao)邏(luo)輯(ji)動(dong)作(zuo)電(dian)平(ping)，電(dian)子(zi)產(chan)品(pin)電(dian)路(lu)不(bu)受(shou)幹(gan)擾(rao)。TVS在這個過程中基本不起作用

，即便幹擾電平已經達到邏輯動作電平。



很多時候由於幹擾能量是吸收不完會穿過PCB
，會通過CPU／MCU，如上圖中的箭頭所示路徑。



所以後麵我再分析電子產品內部ESD的問題設計時知道：一方麵我們要規劃幹擾在PCB上的路徑（注意這是在布板PCB板時需要提前規劃）
；另一方麵要盡量控製幹擾幅度。



5、kongqifangdianzhuyaoshikongjiandefushechengfen，yimeiyoumingquedelujing，duiyurongxingouheqingkuang，shouraobuweihuiyoujiaodamianjiyijijiaojindejuli，butairongyishibielujing
，suoyicongminganbuweirushoubijiaorongyi。



實際的ESD都是非常高電壓的空氣放電模式，空間放電於接縫、插座、按鍵等。



相對接觸放電，空氣放電幹擾情況要複雜很多。





最常見的是金屬殼與按鍵
、顯示屏的縫隙；也很容易出現顯示的故障。

在對金屬殼體做接觸放電通過的前提下，需要對這些縫隙做空氣放電，可能出現幹擾情況如：顯示閃爍、誤讀按鍵
、機器重啟複位等。



我們要首先排除放電火花直接進入電子產品或設備的情況，幹擾過程相對簡單

，我們可以尋找一下放電怎麼會繞過殼體。



處理也簡單：縮小縫隙，內部電路控製好絕緣間距。



比較常見的是放電火花落在金屬殼體上出現幹擾。



接觸與空氣放電於殼產生的幹擾是不同的。



接觸放電於金屬殼體，產生比較大的di／dt，在結構件接地良好的情況下，僅有微弱的dv／dt。空氣放電於金屬殼體
，槍頭有較大dv／dt，槍前部高壓部分體積越大，這個dv／dt越強
；這個dv／dt很可能超過接觸放電在接地不良金屬構件上產生的大的電壓V。



同時火花有較大的di／dt，也(ye)就(jiu)是(shi)說(shuo)有(you)突(tu)變(bian)電(dian)場(chang)與(yu)磁(ci)場(chang)。突(tu)變(bian)電(dian)場(chang)以(yi)近(jin)場(chang)容(rong)性(xing)耦(ou)合(he)的(de)方(fang)式(shi)從(cong)絕(jue)緣(yuan)構(gou)件(jian)部(bu)位(wei)耦(ou)合(he)到(dao)內(nei)部(bu)電(dian)路(lu)

，突(tu)變(bian)磁(ci)場(chang)以(yi)近(jin)場(chang)感(gan)性(xing)耦(ou)合(he)方(fang)式(shi)穿(chuan)透(tou)絕(jue)緣(yuan)件(jian)進(jin)入(ru)內(nei)部(bu)電(dian)路(lu)。



我在進行電子產品整機ESD設計時通常建議分三步走：



（1）防止外部電荷流入電路板而產生瞬態耦合幹擾
；



（2）防止外部磁場對電路板產生瞬態耦合幹擾；



（3）防止靜電場產生的瞬態耦合幹擾。



在發生 ESD 問題時
，解決方案有：



－ 改進係統的接地設計（包括機箱機櫃
、控製麵板、通信電纜連接）。



－ 改進電路板的接地設計，對外接口 ESD 接地的設計。



－ 發現係統死機、複位或通信錯誤的根本原因，在PCB 板進行相應信號處理和在軟件上進行處理
， 也是解決 ESD 問題 的最好辦法，費用最低
，但難度較大、較為耗時。



我再總結一下

，對於電子產品／設備－整機級的堵和導



1、外殼和結構件：金屬以及可導電的電鍍材料等
，屬於容易吸引和聚集靜電的材料；ESD要求很高的項目要盡可能避免使用這些材料。



2、必須使用導體材料時：結構上要事先預留有效而布局均勻的接地點
；一般來說

，頂針或者金屬彈片的接地效果優於導電泡棉和導電布。



3
、無法做接地處理的例如電鍍側鍵等，需要重點在主板上做特別處理。包括：



（1）增加壓敏電阻
、TVS或者電容等器件
；



（2）預留GND管腳

；



（3）板邊露銅吸引靜電放電；



4、外殼上的金屬件
，距離器件和走線必須大於2．2mm以上距離。



5、堆疊上避免器件裸露於孔
、縫邊
；如果無法避免的話，則要在組裝上想辦法堵；常見的做法有粘貼高溫膠帶或者防靜電膠帶等阻隔；所有結構設計需要留有增加隔離片的空間。



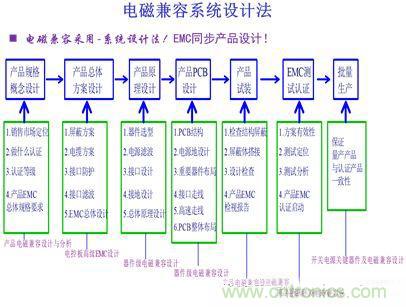

如需了解更多應用細節 ＆ EMC相關－6大設計係列：
