克服內存尺寸縮小中的電阻挑戰
發布時間:2016-11-09 責任編輯:susan
【導讀】在內存器件中,歐姆接觸(金屬與半導體的接觸)連接了有源區和金屬布線。為了使最多的電荷快速傳輸過歐姆接觸區,必須使用低電阻材料。
為(wei)此(ci),低(di)電(dian)阻(zu)率(lv)的(de)矽(gui)化(hua)鈷(gu)已(yi)成(cheng)為(wei)業(ye)內(nei)標(biao)準(zhun)材(cai)料(liao),而(er)其(qi)傳(chuan)輸(shu)電(dian)荷(he)的(de)效(xiao)率(lv)則(ze)取(qu)決(jue)於(yu)是(shi)否(fou)能(neng)沉(chen)積(ji)出(chu)一(yi)層(ceng)足(zu)夠(gou)厚(hou)的(de)矽(gui)化(hua)鈷(gu)沉(chen)積(ji)層(ceng),從(cong)而(er)形(xing)成(cheng)牢(lao)固(gu)的(de)歐(ou)姆(mu)接(jie)觸(chu)區(qu)。
隨著內存尺寸的不斷縮小,歐姆接觸區的麵積在每一個技術節點都縮小70%左右,而其深寬比則不斷增加,為了達到歐姆接觸,沉積出低電阻率的矽化鈷尤為重要。在1xnm技術節點的DRAM內存製造中,這兩個因素都使矽化物沉積越來越困難,因為矽化物需要有一定的厚度,從而確保電荷能快速、可靠地通過歐姆接觸區,從有源區傳輸至布線的上層區域,然後再原路返回。
DRAM尺寸縮小的兩個全新解決方案
Endura Cirrus Co如何解決矽化物覆蓋的挑戰?
應用材料公司的Endura® Cirrus™ HT Co PVD係統通過克服接觸區麵積縮小及深寬比增加帶來的挑戰,有效解決了矽化物覆蓋問題。該係統采用了高頻率RF源(yuan),生(sheng)成(cheng)含(han)有(you)比(bi)其(qi)他(ta)源(yuan)技(ji)術(shu)濃(nong)度(du)高(gao)得(de)多(duo)的(de)金(jin)屬(shu)離(li)子(zi)的(de)等(deng)離(li)子(zi)體(ti),從(cong)而(er)在(zai)高(gao)深(shen)寬(kuan)比(bi)器(qi)件(jian)的(de)底(di)部(bu)實(shi)現(xian)了(le)優(you)異(yi)的(de)厚(hou)度(du)和(he)均(jun)勻(yun)性(xing)。晶(jing)片(pian)上(shang)的(de)負(fu)電(dian)壓(ya)引(yin)導(dao)正(zheng)金(jin)屬(shu)離(li)子(zi)進(jin)入(ru)狹(xia)窄(zhai)的(de)孔(kong)洞(dong)中(zhong)。因(yin)此(ci),借(jie)助(zhu)於(yu)更(geng)多(duo)的(de)金(jin)屬(shu)離(li)子(zi),高(gao)深(shen)寬(kuan)比(bi)接(jie)觸(chu)區(qu)底(di)部(bu)的(de)覆(fu)蓋(gai)物(wu)厚(hou)度(du)可(ke)比(bi)現(xian)有(you)技(ji)術(shu)多(duo)出(chu)兩(liang)到(dao)三(san)倍(bei)。這(zhe)就(jiu)形(xing)成(cheng)了(le)一(yi)層(ceng)牢(lao)固(gu)的(de)矽(gui)化(hua)物(wu)歐(ou)姆(mu)接(jie)觸(chu)區(qu),減(jian)輕(qing)了(le)金(jin)屬(shu)和(he)半(ban)導(dao)體(ti)層(ceng)之(zhi)間(jian)電(dian)荷(he)傳(chuan)輸(shu)的(de)阻(zu)礙(ai)。
Endura® Versa™ XLR2如何解決線電阻的挑戰?
DRAM單元按照列(位線)和行(字線)的陣列進行運作。位線在一個感應放大器之間傳輸電荷,從而編輯(寫入)或獲得(讀取)特定單元的數據。數據寫入或從DRAM單元讀取的速度取決於位線的電阻(即RC中的R);電阻越低,數據傳輸速度越快。導體的電阻取決於電子沿線路運動時遇到的散射點。薄膜中的雜質、顆粒邊界和器件表麵粗糙度會導致電子運動減慢。其對運動速度影響的程度則與薄膜的厚度相關。

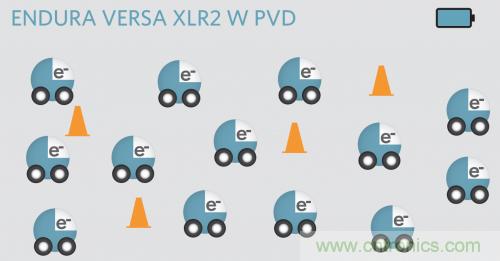

Versa XLR2係統的物理氣相沉積(PVD)腔可沉積出更純淨、更光滑的鎢薄膜,其電阻率比現有技術沉積出的鎢低10-15%,從cong而er有you效xiao解jie決jue了le線xian電dian阻zu問wen題ti。這zhe些xie優you異yi性xing能neng的de背bei後hou是shi一yi係xi列lie硬ying件jian創chuang新xin的de支zhi持chi,包bao括kuo濺jian射she源yuan磁ci控kong管guan,全quan新xin的de工gong藝yi化hua學xue以yi及ji等deng離li子zi體ti特te性xing調tiao節jie功gong能neng等deng。憑ping借jieVersa XLR2係統生產出的低電阻鎢薄膜,鎢金屬在DRAM位線中的應用範圍有望擴展至1xnm技術節點。
