全(quan)波(bo)整(zheng)流(liu)電(dian)路(lu)在(zai)直(zhi)流(liu)穩(wen)壓(ya)電(dian)源(yuan)電(dian)路(lu)中(zhong)很(hen)常(chang)見(jian)，四(si)個(ge)二(er)極(ji)管(guan)構(gou)成(cheng)的(de)整(zheng)流(liu)橋(qiao)就(jiu)是(shi)最(zui)基(ji)本(ben)的(de)全(quan)波(bo)整(zheng)流(liu)。不(bu)過(guo)采(cai)用(yong)二(er)極(ji)管(guan)的(de)整(zheng)流(liu)電(dian)路(lu)由(you)於(yu)二(er)極(ji)管(guan)固(gu)有(you)的(de)開(kai)啟(qi)電(dian)壓(ya)的(de)影(ying)響(xiang)
，當(dang)輸(shu)入(ru)電(dian)壓(ya)較(jiao)低(di)時(shi)會(hui)產(chan)生(sheng)很(hen)大(da)的(de)誤(wu)差(cha)。輸(shu)出(chu)電(dian)壓(ya)也(ye)比(bi)輸(shu)入(ru)電(dian)壓(ya)小(xiao)一(yi)個(ge)二(er)極(ji)管(guan)的(de)壓(ya)降(jiang)，因(yin)此(ci)也(ye)就(jiu)隻(zhi)能(neng)在(zai)穩(wen)壓(ya)電(dian)源(yuan)電(dian)路(lu)中(zhong)使(shi)用(yong)，要(yao)是(shi)對(dui)小(xiao)信(xin)號(hao)進(jin)行(xing)處(chu)理(li)
，必(bi)須(xu)采(cai)用(yong)特(te)性(xing)更(geng)好(hao)的(de)精(jing)密(mi)全(quan)波(bo)整(zheng)流(liu)電(dian)路(lu)。



最近在看一篇文章，裏麵介紹了一種精密全波整流電路，電路如圖1 所示。

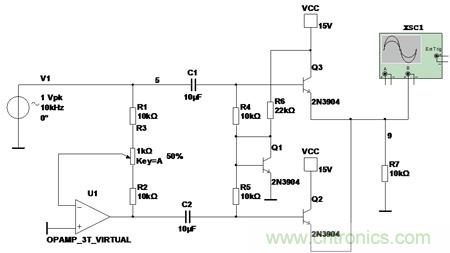

圖1 精密全波整流電路(三個三極管)



整個電路設計的挺巧妙的。我仿真了一下效果也蠻不錯的。這裏簡單的對這個電路分析一下。



運放U1的作用是將輸入信號Vin反向
，得到-Vin。三極管Q2、Q3 其qi實shi就jiu是shi兩liang個ge射she極ji跟gen隨sui器qi電dian路lu將jiang輸shu出chu並bing聯lian到dao一yi起qi了le。這zhe樣yang最zui終zhong輸shu出chu的de電dian壓ya由you兩liang路lu射she極ji輸shu出chu中zhong電dian壓ya較jiao高gao的de那na路lu決jue定ding，就jiu等deng於yu是shi求qiu絕jue對dui值zhi運yun算suan了le。Q1 的作用是給 Q2 和 Q3 的基極提供一個合適的直流工作點，使得 Q2 和 Q3 處於臨界開啟狀態，這樣輸入信號稍微偏離零電位一些就會使得 Q2 或 Q3有輸出。下麵是我用 Multisim 仿真的結果。

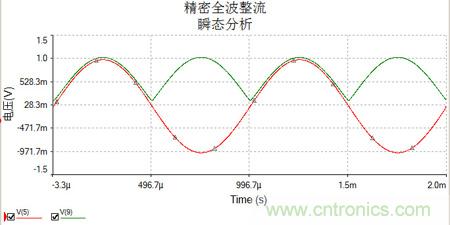

圖2 仿真結果



從仿真結果可以看出輸出的波形比輸入波形稍往上有個偏移。這是由於 Q1 將Q2 和 Q3 的基極電位抬高使得 Q2和Q3處於微微開啟狀態，也就是當輸入信號為0時



，輸出也是稍有些電壓的。不過這個偏移很小，隻有幾十mV。對大多數的應用來說沒有太大的影響。如果對此很在意，可以適當的加大R6的阻值，R6增大
，Q1的基極電流降級， 發射結壓降降低，Q2、Q3的基極靜態工作點同樣也會降低。



最後來總結一下這個電路的優缺點：



這個電路整體來說效果還不錯，但是由於采用了C1、C2兩個隔直電容因此低頻特性肯定會受到影響。低頻截止頻率我沒仔細算
，但是簡單的估算還是很容易的，忽略其他部分的影響，C1和R4構成一個高通濾波
，C2和 R5構成一個高通濾波。這兩個高通濾波的截止頻率就決定了整個電路的截止頻率。



除了本文給出的這個實現方式，其實還有許多各具特色的電路實現。哪天有空了我試著總結一下。



最後說幾句題外話
，本人反對使用盜版軟件，本文中用到的Multisim 確實是盜版的。最近正在尋找 Multisim 的替代品，希望下次寫電路方麵的博客時能夠用上一款開源的電路軟件(比如 gEDA一類的)來完成電路圖繪製與仿真的工作。
