二/三極管組成的邏輯門電路彙總，簡化電路必備

發布時間：2015-02-15 責任編輯：sherryyu

【導讀】剛(gang)從(cong)事(shi)電(dian)子(zi)電(dian)路(lu)設(she)計(ji)的(de)菜(cai)鳥(niao)沒(mei)有(you)很(hen)多(duo)實(shi)戰(zhan)經(jing)驗(yan)，所(suo)以(yi)在(zai)搭(da)建(jian)電(dian)路(lu)的(de)時(shi)候(hou)有(you)時(shi)需(xu)要(yao)一(yi)個(ge)簡(jian)單(dan)的(de)邏(luo)輯(ji)電(dian)路(lu)，但(dan)是(shi)卻(que)用(yong)很(hen)多(duo)電(dian)子(zi)元(yuan)件(jian)占(zhan)據(ju)了(le)很(hen)多(duo)麵(mian)積(ji)，增(zeng)加(jia)了(le)成(cheng)本(ben)不(bu)劃(hua)算(suan)，那(na)怎(zen)麼(me)辦(ban)？鑒(jian)於(yu)簡(jian)化(hua)電(dian)路(lu)的(de)需(xu)要(yao)小(xiao)編(bian)整(zheng)理(li)了(le)以(yi)下(xia)三(san)極(ji)管(guan)、二極管、電阻組成的邏輯門電路。

介紹：有時候我們搭電路時隻需要實現一個簡單的邏輯，但用一個4門的集成電路來設計未免過於昂貴與占麵積，而且IC裏沒用到的門電路又必須拉高或拉低，相當煩瑣。鑒於簡化電路的需要我整理了一套用三極管、二極管、電阻組成的邏輯門電路，可實現2輸入或3輸入的AND，OR，NAND，NOR，EXOR操作。

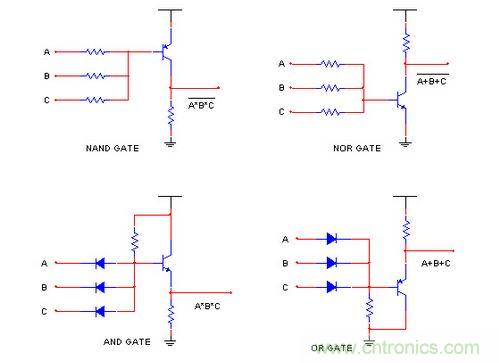

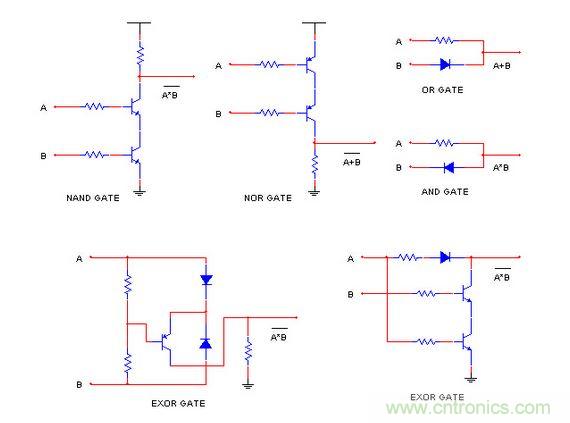

三極管組成的邏輯門電路

三極管組成的邏輯門電路

三極管組成的邏輯門電路

實際使用時有一點需要注意的是三極管、二極管的壓降會降低輸出信噪比，所以不建議將此種電路和TTL電路混用。

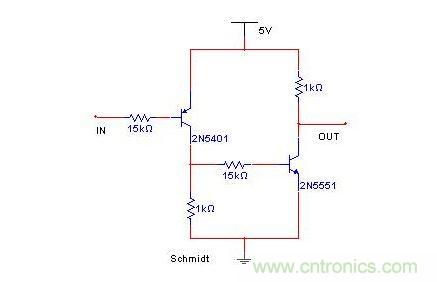

再上傳一個晶體管構成的施密特電路：

施密特電路
