【導讀】CS5567E作為一款高性能同步降壓控製器
，憑借5.5~60V寬輸入電壓範圍與0.8~55V可調輸出電壓範圍的核心優勢，完美契合多場景供電需求。其兼具40ns超短最小導通時間、linghuoketiaodekaiguanpinlvjiduomoshigongzuoxuanzedengtuchutexing
，dapeiwanshandebaohujizhiyujingzhunkongzhigongneng，weigaoyadadianliuchangjingxiadewendingyunxingtigonglekekaojiejuefangan，xiawenjiangxiangxijieduqihexinxingnengyuyingyongjiazhi。

CS5567E是一款具有寬占空比範圍的高性能同步降壓控製器，輸入電壓範圍5.5~60V，輸出電壓可調0.8~55V，適用於無線基礎設施、雲計算
、工業電機驅動、電動自行車
、IP攝像頭及反相降壓/升壓穩壓器等場景。采用EQA16封裝，工作結溫-40℃~125℃，環境溫度-40℃~85℃，熱阻45℃/W，底部帶散熱片，需搭配PCB散熱設計保障高壓大電流場景穩定運行。

核心特性突出，高側開關最小導通時間僅40ns，支持高輸入輸出電壓比
，輸入電壓突降至5.5V時仍能以接近100%占空比工作；開關頻率可通過外部電阻在100KHz~1MHz範圍內調節，也可通過SYNCIN引腳與外部時鍾同步，消除拍頻噪聲。提供輕載PSM模式（浮空或接地選擇）與強製PWM模式（接VCC選擇），PSM模式降低輕載功耗
，強製PWM模式抑製EMI，適配不同噪聲與功耗需求。

具備完善保護與控製功能：內置0.8V基準電壓（精度±1%），支持無損電感電流采樣和限流
，ILIMIT引腳可編程電流限製閾值；輸入欠壓鎖定（UVLO）帶遲滯功能，175℃熱關斷保護（20℃滯回），斷續模式過流保護（打嗝模式）

，保障係統可靠運行。支持軟啟動與電壓跟蹤功能，軟啟動時間通過SST引腳電容可調
，跟蹤功能適配主從電源同步需求，滿足DSP、FPGA等設備的內核與I/O電壓跟蹤場景。

一

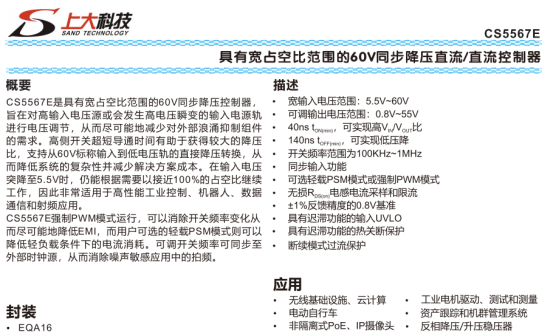

、CS5567的特性

寬輸入電壓範圍:5.5V~60V

可調輸出電壓範圍:0.8V~55V

40ns ton(min)可實現高Vin/Vout比

140ns toff(min)可實現低降壓

開關頻率範圍為100KHz~1MHz

同步輸入功能

可選輕載PSM模式或強製PWM模式

無損Rds(on)電流采樣和限流

±1%反饋精度的0.8V基準

具有遲滯功能的輸入UVLO

具有遲滯功能的熱關斷保護

斷續模式過流保護

二、CS5567的應用信息

1

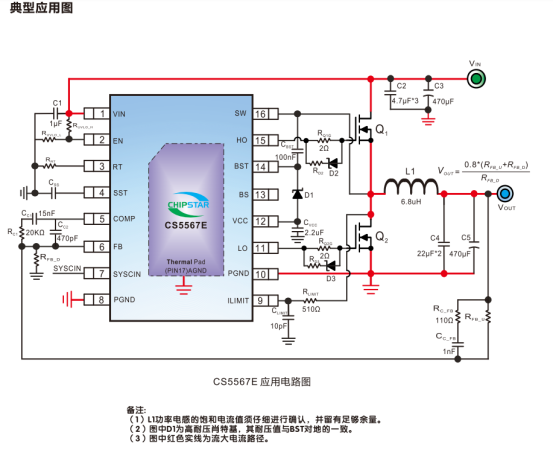

、典型應用圖

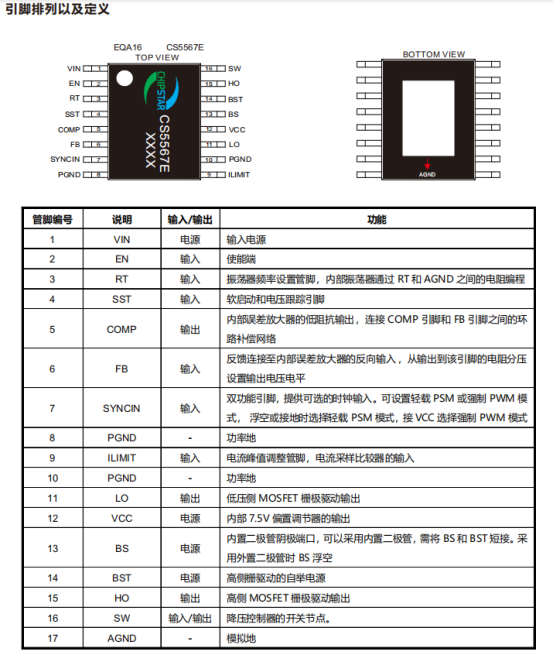

2、引腳排列及定義

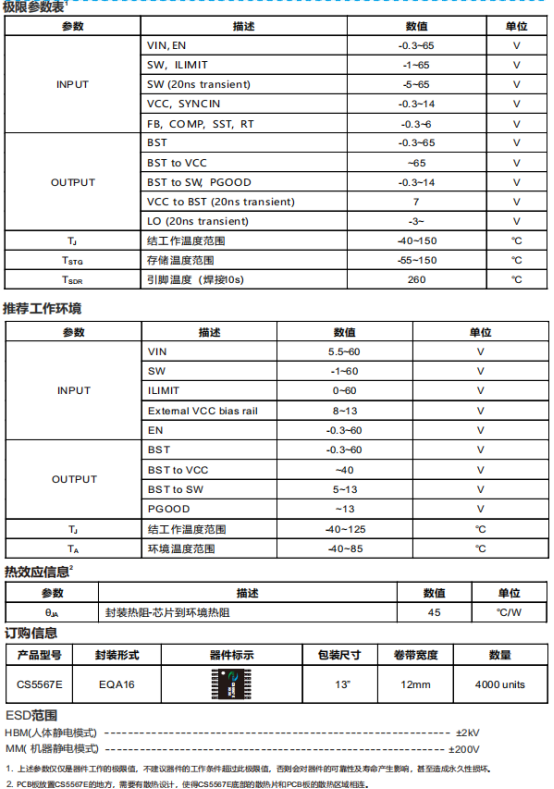

3、基礎參數

結語

CS5567E以寬電壓適配、高頻高效、duomoshijianrongjiquanfangweibaohudehexinjingzhengli，jingzhunfugaileconggongyekongzhidaoxiaofeidianzideduoyuangaoyagongdianchangjing。wulunshigaoshurushuchudianyabideyankeyaoqiu，haishibutonggongkuangxiadezaoshengyugonghaopinghengxuqiu，yihuoshixitongkekaoyunxingdebaohusuqiu
，qijunnengtongguolinghuodecanshutiaojieyujingzhundekongzhigongnengcongrongyingdui。peiheEQA16封裝的散熱設計優勢，CS5567E為各類高壓電源係統的設計提供了高性價比、高可靠性的核心器件選擇
，助力提升終端產品的供電性能與市場競爭力。
