【導讀】在(zai)當(dang)今(jin)的(de)汽(qi)車(che)電(dian)子(zi)係(xi)統(tong)中(zhong)，攝(she)像(xiang)頭(tou)數(shu)量(liang)正(zheng)以(yi)前(qian)所(suo)未(wei)有(you)的(de)速(su)度(du)增(zeng)長(chang)。從(cong)環(huan)視(shi)監(jian)控(kong)到(dao)電(dian)子(zi)後(hou)視(shi)鏡(jing)，再(zai)到(dao)自(zi)動(dong)泊(bo)車(che)輔(fu)助(zhu)
，這(zhe)些(xie)先(xian)進(jin)功(gong)能(neng)都(dou)依(yi)賴(lai)於(yu)穩(wen)定(ding)高(gao)效(xiao)的(de)視(shi)頻(pin)傳(chuan)輸(shu)鏈(lian)路(lu)。然(ran)而(er)，攝(she)像(xiang)頭(tou)數(shu)量(liang)的(de)增(zeng)加(jia)也(ye)對(dui)車(che)載(zai)視(shi)頻(pin)鏈(lian)路(lu)提(ti)出(chu)了(le)更(geng)高(gao)要(yao)求(qiu)：需要高帶寬傳輸視頻數據，又必須控製成本
，同時還要保證在複雜電磁環境下的抗幹擾能力。麵對這一挑戰
，瑞薩電子推出的Automotive High Definition Link（AHL）解決方案提供了一種創新思路。

瑞薩AHL：創新性的解決方案

瑞薩電子的AHL技術通過創新的思路解決了這些看似矛盾的需求。該解決方案基於RAA279971編碼器和RAA279972解(jie)碼(ma)器(qi)芯(xin)片(pian)，核(he)心(xin)思(si)想(xiang)是(shi)將(jiang)高(gao)清(qing)數(shu)字(zi)視(shi)頻(pin)轉(zhuan)換(huan)為(wei)抗(kang)噪(zao)性(xing)強(qiang)的(de)模(mo)擬(ni)信(xin)號(hao)進(jin)行(xing)傳(chuan)輸(shu)。這(zhe)一(yi)方(fang)案(an)的(de)精(jing)妙(miao)之(zhi)處(chu)在(zai)於(yu)
，它(ta)能(neng)夠(gou)在(zai)普(pu)通(tong)的(de)非(fei)屏(ping)蔽(bi)雙(shuang)絞(jiao)線(xian)（UTP）或同軸電纜上傳輸高質量視頻，顯著降低了布線成本和EMC設計複雜度。對於需要部署多個攝像頭的現代汽車來說，這意味著可觀的成本節約和更簡單的係統集成。

AHL評估板：加速開發進程

為了幫助工程師快速驗證和應用AHL技術，瑞薩提供了完整的評估板套件
，包括兩大核心組件：

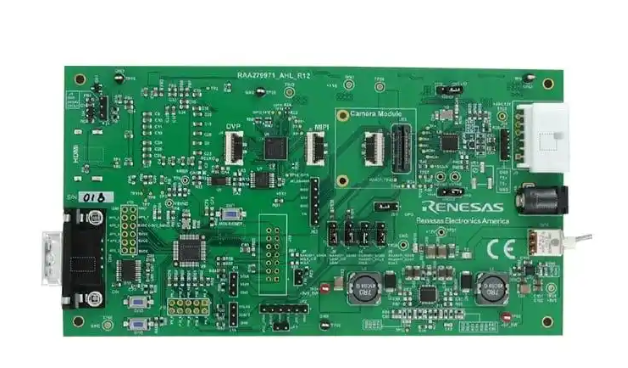

發射端評估板：集成RAA279971 AHL編碼器，支持多種數字視頻輸入接口，包括MIPI CSI-2
、DVP或BT.656等，可靈活連接各種攝像頭模塊。

接收端評估板：搭載RAA279972 AHL解碼器和RAA278842 LCD視頻處理器，並配備10英寸LVDS顯示屏
，可直接觀察還原後的圖像質量。

評估板的工作流程清晰高效：數字視頻輸入至編碼器→轉換為高質量模擬複合信號→通過單根雙絞線傳輸→接收端解碼還原為數字信號→最終驅動顯示屏。整個鏈路僅需單顆27MHz晶振，支持3.3V或1.8V I/O電平切換，大大簡化了係統設計。

靈活配置滿足多樣需求

AHL技術默認支持多種標準分辨率

，包括720p @ 30Hz、720p @ 60Hz和1080p @ 30Hz
，覆蓋了大多數應用場景。但汽車視頻應用的需求千差萬別
，特別是電子後視鏡等應用常常需要非標準的寬屏分辨率。為此，AHL解決方案提供了充分的靈活性。開發人員可通過配套的GUI終端工具手動調整芯片寄存器
，修改PLL參數和時序控製，實現自定義分辨率的適配。這種靈活性確保了該技術能夠滿足各種特定的應用需求。

AHL技術的核心優勢

瑞薩AHL解決方案擁有一係列關鍵技術特性，使其在汽車視頻傳輸領域脫穎而出：

高精度模擬輸出：采用10-bit DAC結合獨立的Y/C幅度調節
，確保色彩保真度，提供高質量的視頻體驗；

接口靈活性：支持MIPI CSI-2（2-lane, YUV422）、DVP、偽BT.656等多種輸入接口

，通過引腳複用節省封裝空間
；

多種輸出模式：可通過軟件配置為單端
、差分或偽差分輸出，適配不同類型的傳輸線纜；

低功耗設計：支持Power Save與Power Down模式，滿足汽車嚴格的待機功耗要求；

雙向控製：通過兩線製I²C-like接口實現編解碼器間的通信
，支持狀態反饋和參數同步；

車規級可靠性：芯片通過AEC-Q100 Grade 2認證，適用於-40°C至+105°C的惡劣工作環境；

緊湊封裝：32引腳SQFN（5×5mm）封裝帶有階梯切引腳，便於SMT焊接與散熱，適合空間受限的應用場景。

典型應用場景

AHL技術在多個汽車視覺應用場景中展現出了獨特價值：

電子後視鏡（e-Mirror）：實現長距離高清視頻傳輸，同時避免純數字鏈路常見的EMI問題；

環視與泊車係統：使多個攝像頭能夠通過低成本非屏蔽雙絞線接入域控製器，大幅降低係統總成本；

商用車盲區監測：利用車輛上現有的模擬線纜基礎設施升級至高清視頻係統，顯著降低改造成本。

完善的開發支持

瑞薩為AHL技術提供了全麵的開發支持
，評估套件預加載了標準分辨率的寄存器配置
，並提供了GUI配置工具（支持寄存器讀寫與實時預覽）、完整原理圖與BOM、以及詳細的應用筆記（含EMC布局建議和線纜選型指南）。這些資源大大縮短了工程師的開發周期，加速產品上市進程。
