【導讀】

隨著工業新能源體係（如電動叉車、分布式儲能
、重型工程機械）的快速擴張
，電池充電器的高功率密度、高轉換效率
、高可靠性已成為剛性需求。傳統IGBT器件因開關速度慢
、反向恢複損耗大，難以滿足“小體積
、大輸出”的設計目標——而碳化矽（SiC）功率器件的出現，徹底改變了這一局麵。

SiC器件的核心優勢在於極致的開關性能：其開關速度可達IGBT的5-10倍
，反向恢複損耗幾乎為零，同時能在175℃以上的高溫環境下穩定工作。這些特性不僅能將充電器的功率密度提升40%以上（相同功率下體積縮小1/3），更關鍵的是，它突破了IGBT對功率因數校正（PFC）拓撲的限製——比如圖騰柱PFC
、交錯並聯PFC等新型架構，原本因IGBT的損耗問題無法落地，如今借助SiC得以實現，使充電器的整體效率從92%提升至96%以上。

本文將聚焦工業充電器的拓撲結構優化，結合SiC器件的特性
，拆解“如何通過拓撲選型匹配SiC優勢”“元器件（如電容
、電感）如何與拓撲協同”等核心問題，為工程師提供可落地的設計指南。

優化拓撲結構與元器件選型

電dian池chi供gong電dian工gong具ju和he設she備bei的de便bian利li性xing在zai很hen大da程cheng度du上shang依yi賴lai於yu快kuai速su高gao效xiao的de充chong電dian。為wei此ci，電dian池chi充chong電dian解jie決jue方fang案an的de設she計ji人ren員yuan必bi須xu根gen據ju所suo需xu的de功gong率lv水shui平ping和he工gong作zuo電dian壓ya，精jing心xin選xuan擇ze最zui佳jia拓tuo撲pu結jie構gou。此ci外wai，他ta們men還hai必bi須xu選xuan擇ze能neng夠gou精jing準zhun滿man足zu應ying用yong性xing能neng要yao求qiu的de元yuan器qi件jian。

安森美提供覆蓋低壓
、中壓及高壓的全係列功率分立器件，包括適用於上述關鍵拓撲的矽基二極管、MOSFET和IGBT。依托先進的裸芯與封裝技術
，安森美功率器件以卓越品質和穩健性能滿足各類設計需求。

此外，我們基於SiC的開關器件具備更快的開關速度和超低損耗特性
，可顯著提升功率密度。安森美 650 V M3S EliteSiC MOSFET（圖 1）提供業界領先的開關性能，大幅提升 PFC 和 LLC 級的係統效率。

該器件針對 40 kHz 至 400 kHz 的高頻應用進行了優化。EliteSiC M3S 技術相比其前代產品
，柵極電荷減少了 50%
，EOSS降低了 44%，輸出電容中的存儲電荷（QOSS）減少了 44%。這種出色的EOSS參數在PFC級應用於硬開關拓撲時，可顯著提升輕載條件下的係統效率。同時，較低的 QOSS還簡化了 LLC 級軟開關拓撲的諧振腔電感設計。此外，M3S EliteSiC MOSFET在PFC和DC-DC模塊高頻運行時保持低溫工作狀態。

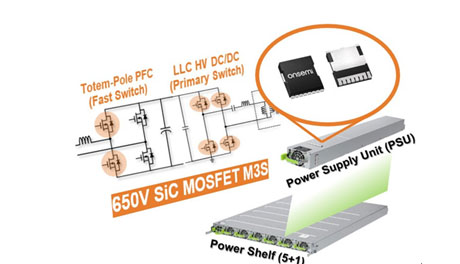

圖 1. 650 V M3S EliteSiC MOSFET 是 PFC 和 LLC 級的理想選擇

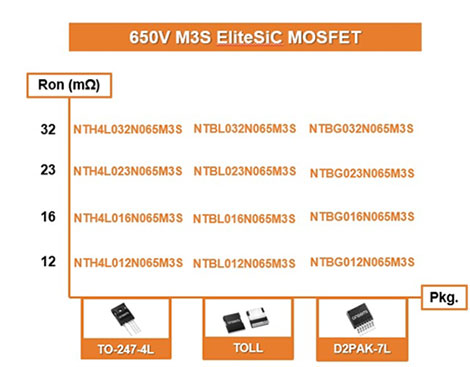

圖 2. 安森美 650 V M3S EliteSiC MOSFET 產品係列

我們還提供基於 PLCES 的係統級 Elite Power 仿真工具，助力工程師根據不同的拓撲結構和功率水平優化元器件選型。該仿真工具不僅能協助選擇適用於各種拓撲和功率水平的EliteSiC MOSFET。

還可深度洞察采用我們如下EliteSiC係列產品的電路運行狀況
，Field Stop 7 (FS7) IGBT
、PowerTrench®T10 MOSFET 和Inteligent Power Modules (IPM)，包(bao)括(kuo)特(te)定(ding)產(chan)品(pin)的(de)製(zhi)造(zao)工(gong)藝(yi)極(ji)限(xian)情(qing)況(kuang)。我(wo)們(men)的(de)仿(fang)真(zhen)模(mo)型(xing)不(bu)僅(jin)基(ji)於(yu)數(shu)據(ju)手(shou)冊(ce)中(zhong)的(de)典(dian)型(xing)參(can)數(shu)，還(hai)提(ti)供(gong)了(le)基(ji)於(yu)製(zhi)造(zao)環(huan)境(jing)中(zhong)物(wu)理(li)相(xiang)關(guan)性(xing)的(de)極(ji)限(xian)工(gong)況(kuang)仿(fang)真(zhen)能(neng)力(li)。這(zhe)使(shi)用(yong)戶(hu)能(neng)夠(gou)了(le)解(jie)器(qi)件(jian)在(zai)實(shi)驗(yan)室(shi)工(gong)藝(yi)邊(bian)界(jie)條(tiao)件(jian)下(xia)的(de)性(xing)能(neng)，從(cong)標(biao)稱(cheng)情(qing)況(kuang)到(dao)最(zui)壞(huai)情(qing)況(kuang)均(jun)可(ke)進(jin)行(xing)仿(fang)真(zhen)。

此外，PLECS 模型自助生成工具（SSPMG）允許用戶輸入具有代表性的寄生元件，並生成自己的定製 PLECS 模型進行仿真。我們通過創新的SPICE模型實現了高精度的原型設計。

我們的物理和可擴展 SPICE 模型為仿真電力電子電路中功率器件的行為提供了一種準確而高效的方法，從而縮短了產品開發周期。我們最近對SSPMG進行了升級，並集成了WürthElektronik的無源元件數據庫
，從而使用戶能夠為複雜的電力電子應用創建更加精確和詳細的 PLECS 模型。這一直觀的基於網頁的平台有助於在設計初期階段及早發現並解決性能瓶頸問題。

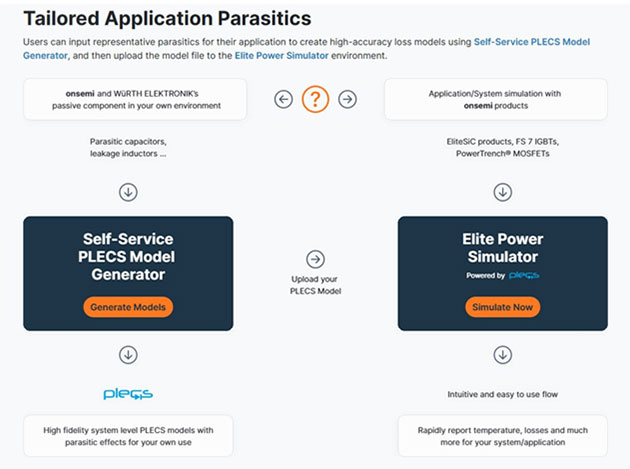

圖 3. 安森美Elite Power仿真工具和 PLECS 模型自助生成工具
