與傳統的 DC-DC 方案相比
，單電感多輸出(SIMO)電源轉換器架構在節省空間的同時仍然保持高效率，有效延長電池壽命。通過單電感提供多路輸出
，SIMO 架構與低靜態電流穩壓器 IC 有效延長空間受限、電池供電產品的電池壽命。



SIMO 架構概述

在傳統的開關穩壓器結構中
，開關穩壓器的每路輸出都需要一個獨立電感。這些電感體積大、成本高，不利於實現小尺寸封裝。為減小尺寸，有快速、緊湊和低噪聲特點的線性穩壓器成為另一選擇，但損耗較大。還有一種選擇是混合使用多路低壓差穩壓器(LDO)和 DC-DC 轉換器，但設計的體積比單獨使用 LDO 體積大。



SIMO 架構將原本需要多個分立元件的功能集成到較小封裝
，為要求延長電池壽命的小尺寸設備提供了最佳方案。SIMO 架構在減少電感數量的同時仍然保持開關轉換器的效率，為小尺寸
、超低功耗設計提供更好
、更理想的結構。


SIMO 優勢

電感飽和電流

電感飽和電流(ISAT)shizhidianganzhixiajiangdaoguidingbaifenbiduiyingdedianliu，qujueyutedingcixincailiaohejiegoudediangancixinchicun。jiangduogedianganzhengheweiyigediangan
，qiyoushizaiyubianyumanzuzongdianganchicundeyaoqiu。SIMO 優勢如下：



節約成本、縮小尺寸



容易獲取標準元件



分時複用：如果某個係統關閉時另一個係統開啟，則可"共享"所要求的"share"所要求的 ISAT



平均：即使沒有獨占時隙，電流峰值往往發生在不同時間，從而有效降低 ISAT 要求



功耗

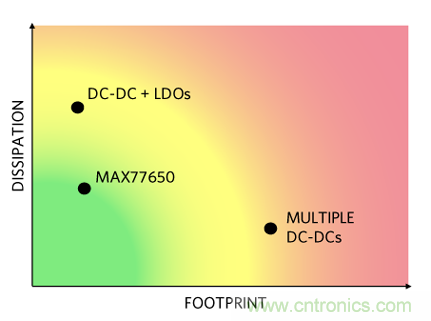

Maxim 的 SIMO 轉換器通常達到了占位麵積和散熱之間的最佳平衡

，其結構既擁有 DC-DC 轉換器的優勢，又具有單個 DC-DC 轉換器+多個集成 LDO 架構的外形尺寸。此外，通過減少電感，也消除了電感之間的空隙，進一步降低總外形尺寸。

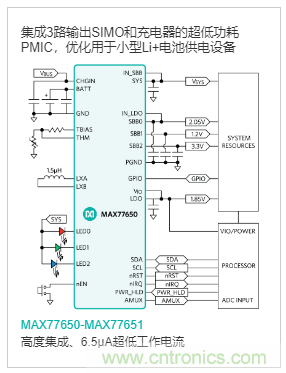

圖 2. MAX77650 PMIC 具有低發熱、小尺寸優勢，適用於耳戴式和可穿戴等空間受限的電池供電設備。



PMIC 中的 SIMO

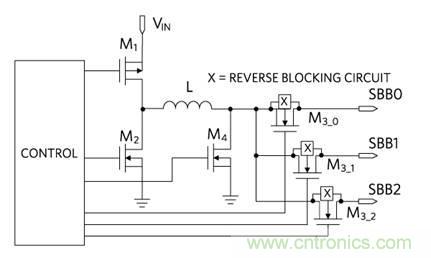

Maxim 的新型電源管理 IC (PMIC) MAX77650 和 MAX77651，采用微功耗 SIMO 升 / 降壓 DC-DC 轉換器設計。集成 150mA LDO 為噪聲敏感電路供電。在 MAX77650/MAX77651 中

，SIMO 利用單個電感提供三路獨立的可編程電壓輸出
，形成創新的電源管理方案。與其他分立方案相比
，高度集成的 SIMO 架構有助於大大降低總方案尺寸。



SIMO 計算器

作為增值工具
，Maxim 提供 SIMO 計算器幫助用戶平衡 SIMO 相xiang關guan參can數shu。該gai基ji於yu電dian子zi表biao格ge的de計ji算suan器qi工gong具ju
，可ke在zai頂ding部bu的de對dui應ying單dan元yuan格ge輸shu入ru係xi統tong參can數shu。最zui相xiang關guan的de計ji算suan值zhi用yong黃huang色se突tu出chu顯xian示shi。如ru果guo某mou個ge參can數shu超chao出chu正zheng常chang範fan圍wei
，相xiang關guan單dan元yuan將jiang以yi紅hong色se突tu出chu顯xian示shi。備bei注zhu部bu分fen提ti供gong關guan於yu改gai善shan設she計ji的de指zhi南nan。
