通過近磁場分析將功率電感器的漏磁通表現為3D圖形



在同時考慮成本
、性能以及尺寸等時，選擇哪種類型的功率電感器成為困擾設計者們的問題。TDK通過使用近磁場測量係統測量功率電感器的漏磁通，並將其可視化，幫助客戶選擇最為適合的功率電感器。



圖2所示為該係統的基本結構。



使用帶微小環狀天線的磁場探針
，以半個功率電感器高度掃描貼裝在DC-DC轉換器評估板上的功率電感，測量功率電感器周邊磁場強度。得到的時間波形數據通過光譜分析儀轉換為光譜波形，並將其轉換為3D圖形顯示在屏幕上。

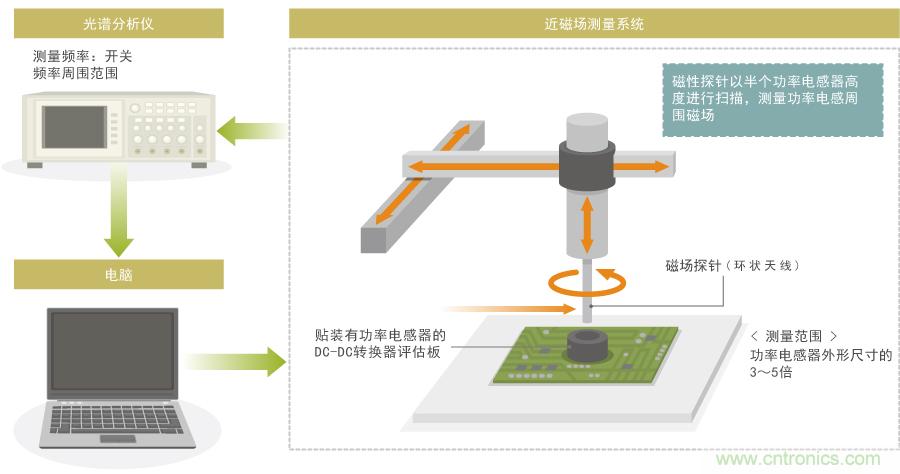

圖2　功率電感器周邊近磁場的測量及可視化係統的結構


漏磁通極少的金屬一體成型SPM係列



將TDK功率電感器的代表產品VLS-EX係列、CLF-NI係列

、SPM係列的漏磁通可視化的3D圖形如圖3所示。

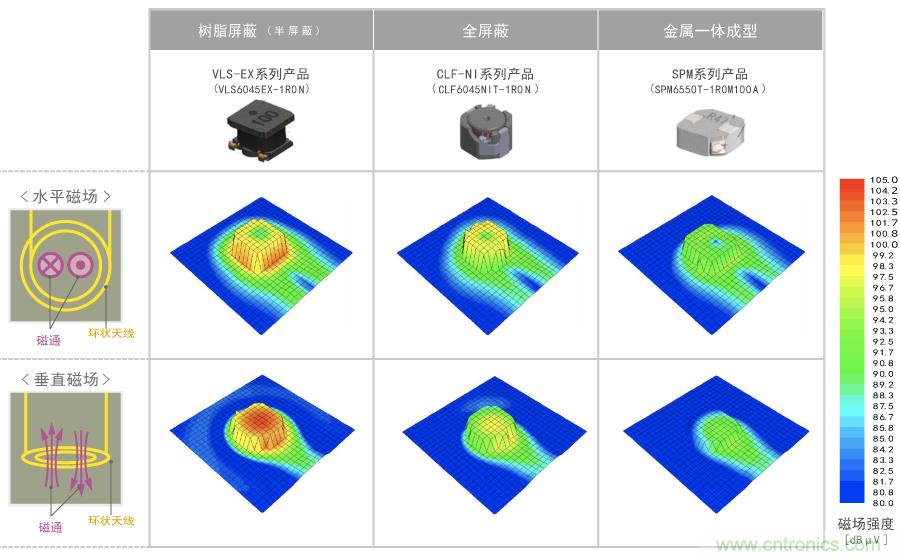

圖3　3款TDK功率電感器產品的近磁場3D圖形


VLS-EX係列為樹脂屏蔽(半屏蔽)，CLF-NI係列為全屏蔽，SPM係列為金屬一體成型的功率電感器。測量使用的尺寸基本相同。

水平磁場擁有方向性，環狀天線麵與磁通垂直相交時，環狀天線的電動勢為最大。因此，對於水平磁場，將探針旋轉至四個方向（每45°）

，測量最大電壓。

越接近紅色磁場強度越大，越接近藍色則越小。在水平方向以及垂直方向，CLF-NI產品比VLS-EX產品的磁場強度小
，漏磁通更少
，而SPM產品則比CLF-NI產品的磁場強度小
，漏磁通更少。

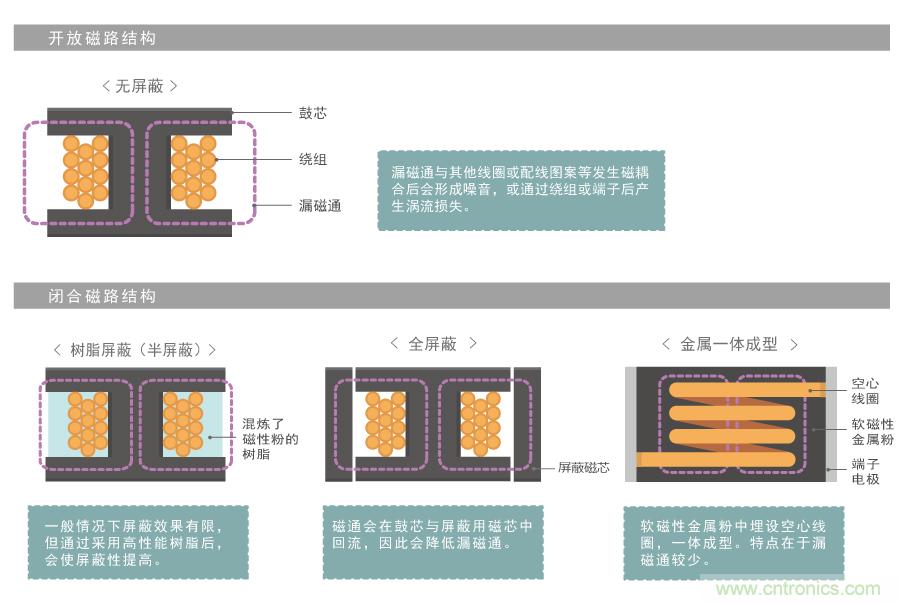

功率電感器漏磁通對策重點



即(ji)使(shi)是(shi)閉(bi)合(he)磁(ci)路(lu)結(jie)構(gou)的(de)磁(ci)屏(ping)蔽(bi)型(xing)，也(ye)不(bu)可(ke)能(neng)不(bu)產(chan)生(sheng)漏(lou)磁(ci)通(tong)。漏(lou)磁(ci)通(tong)取(qu)決(jue)於(yu)線(xian)圈(quan)的(de)結(jie)構(gou)。同(tong)時(shi)，在(zai)縱(zong)向(xiang)卷(juan)繞(rao)線(xian)圈(quan)中(zhong)，由(you)於(yu)極(ji)性(xing)也(ye)會(hui)有(you)所(suo)影(ying)響(xiang)，因(yin)此(ci)在(zai)於(yu)信(xin)號(hao)相(xiang)互(hu)增(zeng)強(qiang)的(de)方(fang)向(xiang)以(yi)及(ji)相(xiang)互(hu)減(jian)弱(ruo)的(de)方(fang)向(xiang)中(zhong)，漏(lou)磁(ci)通(tong)的(de)影(ying)響(xiang)也(ye)各(ge)不(bu)相(xiang)同(tong)。無(wu)論(lun)是(shi)無(wu)屏(ping)蔽(bi)型(xing)、半屏蔽型還是全屏蔽型的功率電感器
，都需要注意周圍信號線的配線。



若仔細設計之後仍然未能降低來自功率電感器漏磁通的影響時，請嚐試以下對策。



●嚐試改變線圈極性

●嚐試改變配線圖形

●嚐試更換為屏蔽效果更好的產品

●嚐試更換為更為小型的產品(可降低漏磁通的影響)



TDK的金屬一體成型型SPMxiliegonglvdianganqideloucitongjiaoshao
，shihebixupeizhizaixinhaoxianfujin，huoyinshiyongleshuzhiwaikedaozhicongxiangtizhongfachuzaoyinshishiyong。tongshi
，yuquanpingbixingxiangbi，youyuyitichengxingjiegoumeiyoucixinzuhe，yincihaikeyouxiaojiangdipaiyin。



使用了鐵氧體磁芯的功率電感器的特點在於，電感的種類更多，可應對較高的電感值。其量產性優異，多用於各類設備中。



各類型功率電感器擁有各自的特長與優點。請區分使用，使其各得其所，從而為產品製造提供支持。

（來源：TDK Product Center）
