iCoupler®數(shu)字(zi)隔(ge)離(li)器(qi)廣(guang)泛(fan)用(yong)於(yu)跨(kua)越(yue)隔(ge)離(li)柵(zha)傳(chuan)輸(shu)數(shu)字(zi)信(xin)號(hao)。某(mou)些(xie)情(qing)況(kuang)下(xia)，數(shu)字(zi)隔(ge)離(li)器(qi)在(zai)非(fei)隔(ge)離(li)應(ying)用(yong)中(zhong)居(ju)然(ran)也(ye)可(ke)披(pi)上(shang)電(dian)平(ping)轉(zhuan)換(huan)器(qi)的(de)小(xiao)馬(ma)甲(jia)，在(zai)係(xi)統(tong)中(zhong)提(ti)供(gong)電(dian)平(ping)轉(zhuan)換(huan)功(gong)能(neng)！



非隔離應用中iCoupler®數字隔離器是如何提供電平轉換功能？我們來看兩個情況：



情況一：–48 V DC-DC電源



在通信電源應用中，標準電軌為–48 V直流
，且原邊控製信號以該電軌為參考。副邊控製信號通常是以地為參考的低電壓I/O(例如，+5 V、+3.3 V CMOS)。原邊地和副邊地相連
，整個係統為非隔離式。這類DC-DC電源應用中，數字隔離器適合為反饋信號提供電平轉換功能。

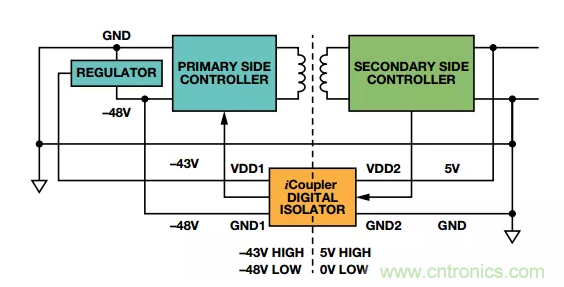

圖1.基於數字隔離器帶反饋的–48 V至5 V DC-DC電源



如圖1所示，副邊的高電平輸入電壓為5 V
，低電平電壓為0 V；原邊的高電平電壓為–43 V，低電平為–48 V。數字隔離器的原邊地連接–48 V電軌，且VDD電源連接–43 V。由於存在內置隔離柵
，隔離器的每一邊都在獨立的電壓域內工作
，提供了電平轉換的功能。使用iCoupler數字隔離器還可保護副邊電路不受故障影響，如過壓或短路。



情況二：多電源係統



對dui於yu多duo電dian源yuan域yu的de係xi統tong而er言yan，可ke能neng有you一yi個ge或huo多duo個ge電dian源yuan處chu於yu關guan斷duan狀zhuang態tai而er其qi他ta電dian源yuan處chu於yu工gong作zuo狀zhuang態tai。這zhe種zhong情qing況kuang下xia，若ruo在zai兩liang個ge電dian源yuan區qu域yu之zhi間jian存cun在zai任ren何he數shu據ju線xian連lian接jie，則ze關guan斷duan區qu域yu可ke能neng以yi寄ji生sheng方fang式shi由you數shu據ju線xian上shang的de電dian壓ya或huo電dian流liu供gong電dian。圖tu2顯示了這種應用情況。若要避免泄漏電流，必須將數字線設為低電平輸出或高阻抗模式。

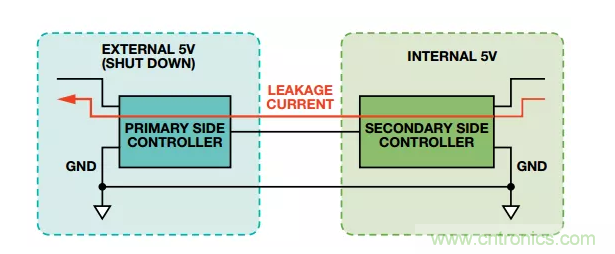

圖2.兩個電源域之間的泄露電流



使用iCoupler數字隔離器代替兩個電源域直接連接時，可阻斷其間的泄漏電流(圖3)。由於此時無需控製輸出狀態，因此可簡化硬件和軟件的保護設計。

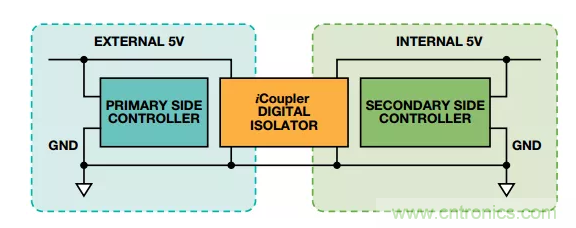

圖3.使用數字隔離器連接兩個電源區域
