duiyujingtiguanfangdadianlu，womenyingshouxianlejiegaidianludetedianhejibendegongzuoliucheng。jiehejutidianlushuxigedianludejiegouzucheng。ranhou
，genjudianluzhonggezhongguanjianyuanqijiandezuoyong、功能特點，對整體的電路類型進行劃分。最後，通過對電路單元的分析，完成對晶體管放大電路的識圖過程。



晶體管最基本的作用之一就是放大，因此
，使用晶體管製成的電路具有放大的作用。當輸入信號加至晶體管的基極時，基極電流IB隨之變化
，進而使集電極電流IC產生相應的變化。由於晶體管本身具有的放大倍數β
，根據電流的放大關係IC=β×IB，使經過晶體管後的信號放大了β倍，輸出信號經耦合電容器Cc阻止直流後輸出，這時在電路的輸出端便得到了放大後的信號波形。

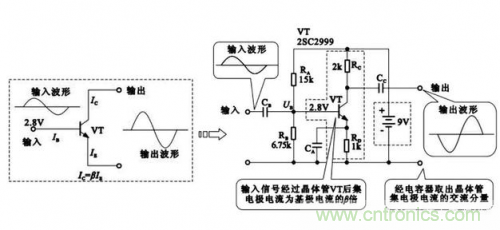

由圖可知，晶體管基極輸入的波形在晶體管中放大了β倍，使用該技術製成的放大電路
，廣泛應用於彩色電視機、影碟機、電磁灶
、手機等電子產品中。



眾所周知
，晶體管具有電流放大的作用，其基極的電流最小，且遠遠小於另兩個引腳的電流，發射極電流最大（等於集電極電流和基極電流之和），集電極電流與基極電流之比即為晶體管的放大倍數。



2. 晶體管放大電路的結構組成

晶體管放大電路主要是由晶體管、電阻器和電容器等組成的。



電阻器RA和RB具有分壓作用，通過電源為晶體管的基極供電；電阻器RC通過電源為集電極供電；電容器CB和CC主要起到通交流隔直流的耦合作用。



晶體管放大電路中的核心器件就是晶體管
，根據其結構的不同，又可以將晶體管分為NPN和PNP兩大類，如圖下圖所示。晶體管主要是由三個區組成的
，分別為發射區、基區和集電區，這3個區域的引出線分別稱為發射極（C）、基極（B）和集電極（E）
，發射區與基區之間的PN結稱為發射結，基區與集電區之間的PN結稱為集電結。
