ADI公司展示的是模擬波束成形IC。演示係統由12根接收天線組成，每根天線連接著由8個LED組成的燈條，用於指示信號的強度（圖1）。



圖1：使用12根接收天線、每根天線帶一個LED燈條的波束成形演示係統。



這套演示係統是ADI公司雷達與相控陣應用經理Peter Delos搭建的。係統還使用一對射頻收發器產生信號。模擬波束成形使用8個由兩個4通道模擬波束成形IC驅動的發射單元實現。作為單個波束，由於工作在X波段（8GHz-12GHz）
，能在發射天線間操控，因此你可以看到反映信號強度的燈條發光變化。X波段信號一般用於軍事和衛星通信
，不能用於無線通信。今天
，無線信號使用的頻率通常在6GHz以下。未來的5G無線電設備可以工作在目前處於籌劃階段的28GHz和更高的頻率。



Keysight公司也展示了波束成形，但使用了基於PXI的係統來為相控陣天線產生信號。在這套演示係統中，不僅發射的波束可以電氣操控，而且發射天線也用了一個步進電機實現±45°的機械旋轉。PXI信號發生器

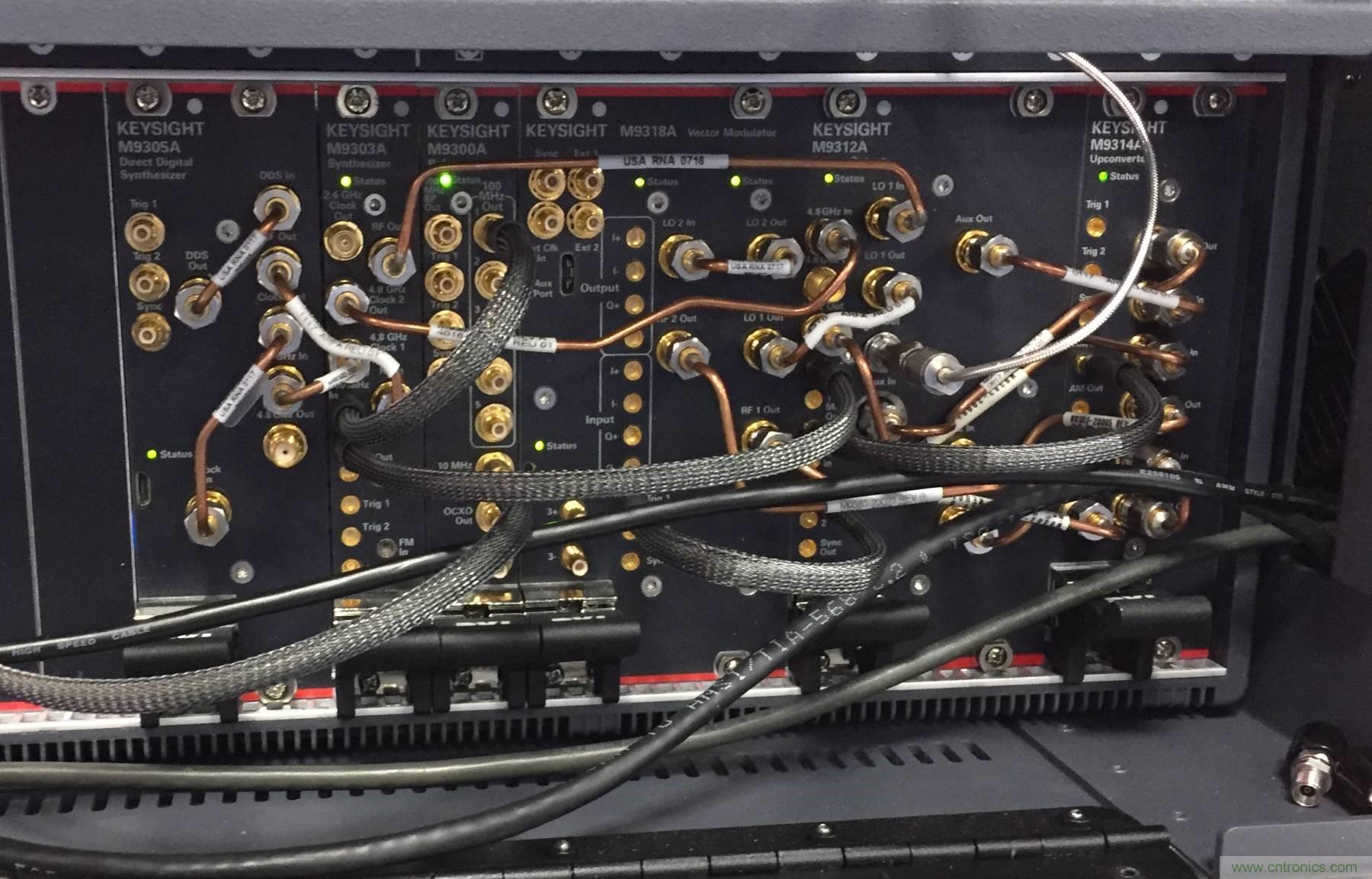

、調製器、頻率基準和上變頻器（圖2）用於創建28GHz的發射信號——作為5G一部分的毫米波頻率還在籌劃階段。機箱內還有一個信號分析儀，用於從固定的喇叭天線那裏接收信號。



圖2：IMS 2017大會上
，基於PXI的係統生成一個64QAM信號用於波束成形演示。

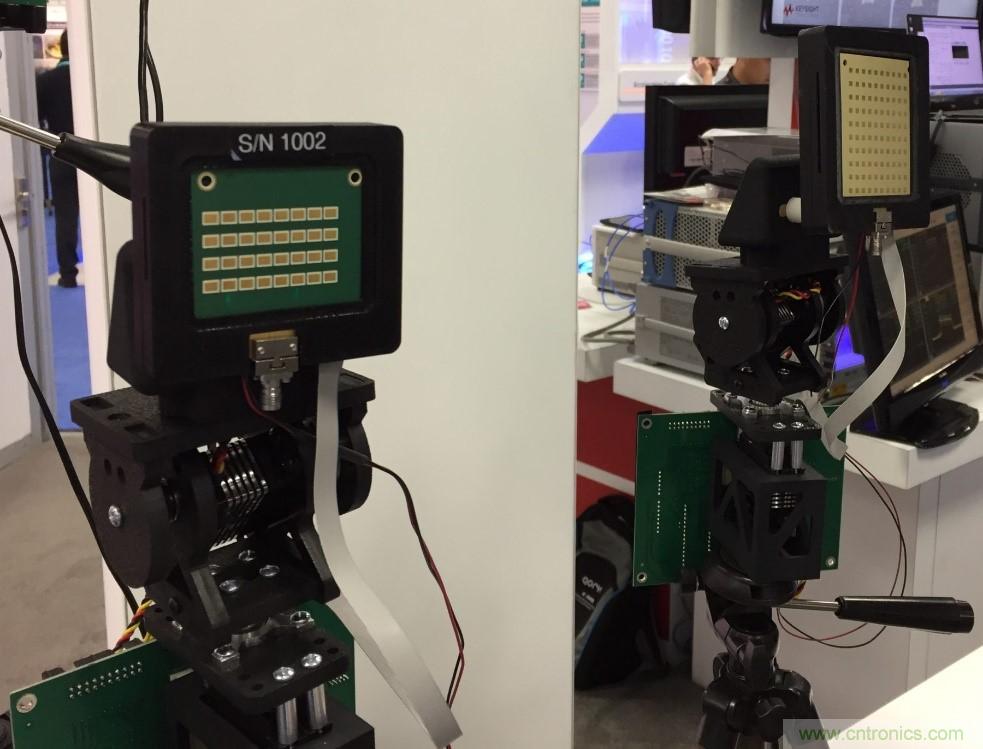

發射天線（圖3）包含一個用於發射64QAM信號的8×8相控陣。





圖3：Keysight演示裝置中的發射天線包含一個電動8×8陣列。該陣列可以在機械上改變角度或方位，並通過波束成形實現電氣上的改變。



Keysight公司的Signal Studio軟件可以顯示星座圖
、接收信號功率和其他數據。



雖sui然ran與yu今jin後hou蜂feng窩wo鐵tie塔ta中zhong的de需xu求qiu相xiang比bi這zhe些xie演yan示shi規gui模mo都dou很hen小xiao
，但dan它ta們men確que實shi展zhan示shi了le使shi用yong相xiang控kong陣zhen天tian線xian的de波bo束shu成cheng形xing技ji術shu如ru何he能neng將jiang信xin號hao功gong率lv導dao向xiang接jie收shou器qi。



本文轉載自電子技術設計。
