由(you)於(yu)對(dui)輸(shu)出(chu)輸(shu)入(ru)電(dian)信(xin)號(hao)良(liang)好(hao)的(de)抑(yi)製(zhi)作(zuo)用(yong)

，光(guang)電(dian)耦(ou)合(he)器(qi)被(bei)大(da)量(liang)應(ying)用(yong)在(zai)電(dian)子(zi)電(dian)路(lu)設(she)計(ji)中(zhong)，並(bing)成(cheng)為(wei)目(mu)前(qian)種(zhong)類(lei)最(zui)多(duo)的(de)光(guang)電(dian)器(qi)件(jian)之(zhi)一(yi)，因(yin)此(ci)光(guang)電(dian)耦(ou)合(he)器(qi)也(ye)有(you)非(fei)常(chang)多(duo)不(bu)同(tong)的(de)應(ying)用(yong)電(dian)路(lu)。在(zai)本(ben)文(wen)當(dang)中(zhong)
，小(xiao)編(bian)將(jiang)為(wei)大(da)家(jia)介(jie)紹(shao)關(guan)於(yu)光(guang)電(dian)耦(ou)合(he)器(qi)中(zhong)的(de)開(kai)關(guan)電(dian)源(yuan)應(ying)用(yong)電(dian)路(lu)。

圖1



duiyukaiguandianlu

，wangwangyaoqiukongzhidianluhekaiguandianluzhijianyaoyouhenhaodediangeli，zheduiyuyibandedianzikaiguanlaishuoshihennanzuodaode

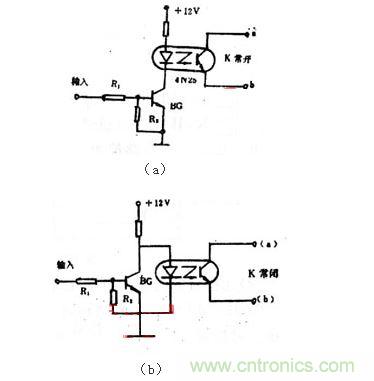

，dancaiyongguangdianouheqijiuhenrongyishixianle。tu1中（a）所示電路就是用光電耦合器組成的簡單開關電路。



在圖中
，當無脈衝信號輸入時，三極管BG處於截止狀態，發光二極管無電流流過不發光，則a
、b兩端電阻非常大，相當於開關“斷開”。當輸入端加有脈衝信號時
，BG導通，發光二極管發光，則a、b兩端電阻變得很小，相當於開關“接通”。故稱無信號時開關不通，為常開狀態。



圖1中（b）所示電路則為“帶閉”狀態，因為無信號輸入時
，雖BG截止，但發光二極管有電流通過而發光
，使a、b兩端處於導通狀態，相當於開關“接通”。當有信號輸入時，BG導通
，由於BG的集電結壓降在0．3V以下
，遠小於發光二極管的正向導通電壓，所以發光二極管無電流流過不發光，則a
、b兩端電阻極大，相當於開關“斷開”，故稱“常閉”式。



可見，開關a、b端在電路中不受電位高低的限製，但在使用中應滿足a端電位為正

，b端為負
，並使U&ab＞3V為好，同時還應注意Uab應小於光電三極管的BVceo。



依據圖1的原理，光電耦合器可以組成如圖1中（a）
、（b）等多種形式。

圖2

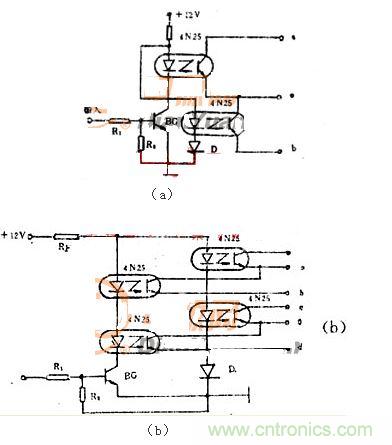

圖中2（a）為單刀雙擲開關電路
，其中外接二極管D的作用，是保證輸入正脈衝信號時“od”組接通，“ob”組關斷。圖2中（b）為雙刀雙擲開關電路，無輸入信號時，BG截止，“ob”與“od”組斷開，“oa”與“oc”組接通

；BG導通（即有信號輸入時），“ob”與“od”組接通，而“oa”與“oc”組斷開。它們適於自動控製和遙控設備中使用。
