這篇文章集合了包括：耳機插座，DC電源輸入插座，USB B型母頭，DB9 串口母口插座，SD卡插座的尺寸和管腳資料。是一篇實用性很強的技術文。

由於篇幅問題，小編分成兩個部分，這部分主要講解：耳機插座
，DC電源輸入插座
，USB B型母頭的相關資料。



工程師畫PCBdeshihou
，nanmianhuiyudaoyixielianjieqijian
，zaizhongguo，youyuyixieyuanyin
，henduoshihou，zhexielianjieqijianhennanxiangguowainayang
，nengxiangchangjiasuoyaojixiechicunwendang，suoyihenduoshihou
，douxuyaoshounayoubiaokachiquliang。zheyangjiuzaocheng，yilaiwomenbuzhidaolianjieqideguanjiaojiexian，henrongyilianjiecuowu；二來自己測量的
，總有誤差
，最後畫出來的PCB接jie插cha件jian按an不bu上shang去qu。接jie插cha件jian的de標biao準zhun化hua與yu否fou和he尺chi寸cun標biao準zhun圖tu是shi否fou完wan全quan，我wo看kan這zhe就jiu是shi中zhong國guo與yu國guo外wai的de差cha距ju之zhi一yi。不bu單dan在zai芯xin片pian方fang麵mian
，而er是shi在zai這zhe些xie細xi節jie方fang麵mian我wo們men做zuo得de也ye不bu好hao。

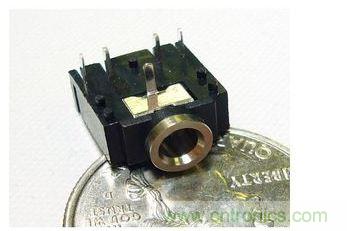

這是我們在電子市場上買到的3.5mm立體聲耳機插座。它的機械尺寸如下：

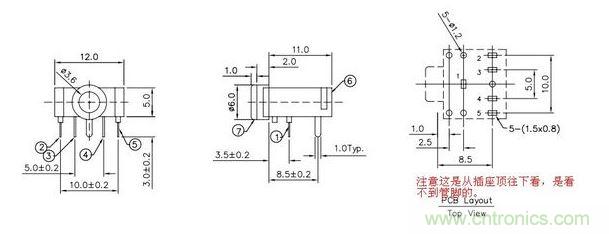

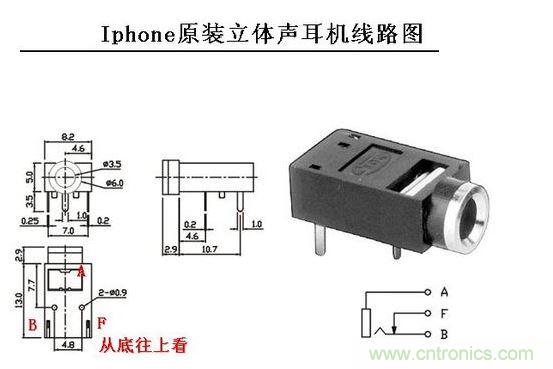

從耳機插座底麵的管腳旁邊會有①②③④⑤的編號，對應尺寸圖。



一般來說耳機采用3段式的插頭
，插頭直徑一般有3.5mm和2.5mm，不同直徑的插頭對應不同直徑孔的耳機插座，所以“公”和“母”要對應.

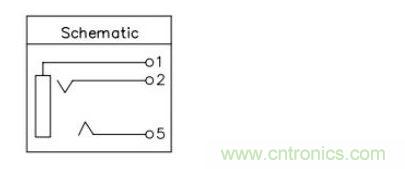

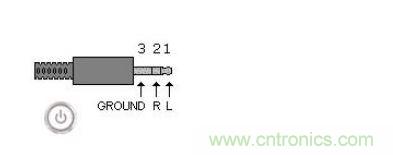

根據三段式的耳機插頭的接線，就可以確定耳機插座的連接：

1腳接地
，2腳接右聲道（Right）

，5腳接左聲道（Left）。在耳機接頭沒插入插座的時候
，2腳和3腳，4腳和5腳是接在一起的，而一旦接頭插入插座的時候
，2腳和3腳，4腳和5腳會分開。所以從係統可靠性的角度來說，3腳和4腳應該接地，這樣的話，耳機沒插的時候，左右聲道輸入接地，係統輸入為0。很多時候
，我們都會把不用的3腳4腳懸空
，那麼2腳和5腳也是懸空的,這樣帶來的風險就是， 萬一會從外界串入一個大電流，會從2腳和5腳傳到板子上，從而會燒毀芯片。

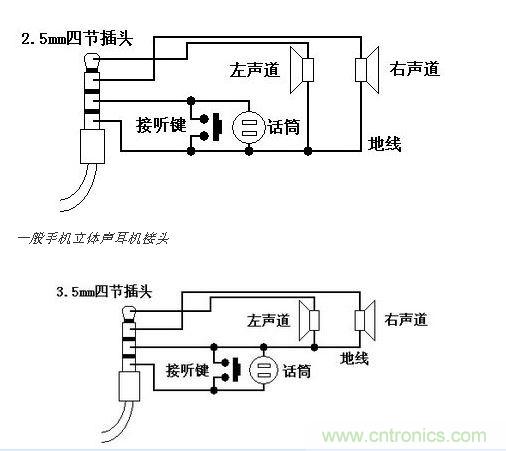

耳機接頭除了有三段式之外，還有四段式
，四段式比三段式加多了一個話筒/接聽鍵，國標（大部分手機）從頭到尾（尾巴是有線那邊）的定義是：左聲道、右聲道、MIC、地。要注意iphone的四段式耳機接頭的順序是不一樣的，從頭（尖）到尾是左聲道
、右聲道

、地、MIC。



單聲道耳機插座也可以用作輸入。要注意的是A為地
，B應該接輸入端
，而F端應該接地。在沒有耳機接頭接入的時候，B腳和F腳是連在一起的
，這樣保證，輸入接地，輸入信號為0。當有耳機接頭接入的時候，B腳和F腳分離，F腳與A接連在一起。



DC電源輸入插座尺寸

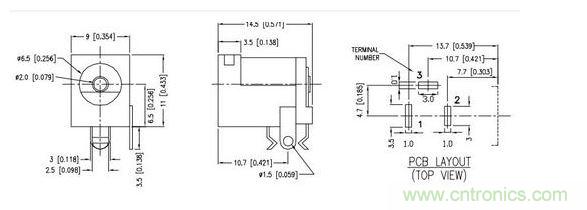

這是我們通常使用的DC電源輸入插座。尺寸如下：

這個DC電源插座是對應內徑2.1mm

，外徑5.5的插頭。

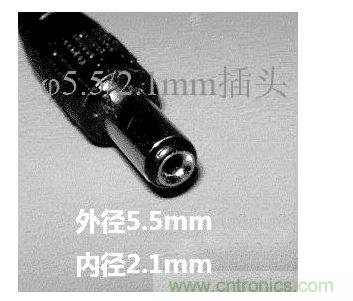

外徑5.5mm，內徑2.1mm，長約10mm



要yao注zhu意yi的de是shi插cha頭tou一yi般ban是shi內nei正zheng外wai負fu的de，但dan也ye不bu排pai除chu少shao數shu自zi己ji做zuo的de插cha頭tou是shi反fan的de
，所suo以yi保bao險xian起qi見jian，最zui好hao使shi用yong前qian用yong萬wan用yong表biao量liang一yi下xia，免mian得de燒shao毀hui芯xin片pian。

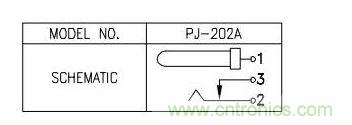

DC電源插座接線



DC電源插座的2腳和3腳在插頭沒有插進的時候是連在一起的
，當插頭插進的時候

，3腳與2腳分開。所以3腳和1腳應該連地。





USB是英文Universal Serial Bus的縮寫，中文含義是“通用串行總線”。





第一代：USB 1.0/1.1的最大傳輸速率為12Mbps。1996年推出。



第二代：USB 2.0的最大傳輸速率高達480Mbps。USB 1.0/1.1與USB 2.0的接口是相互兼容的。



第三代：USB 3.0 最大傳輸速率5Gbps, 向下兼容USB 1.0/1.1/2.0



畫PCB板的時候要知道USB的引腳排列。以下均為插座或插頭的前視圖
，即將插座或插頭麵向自己。



USB-A型插座是用在主機上的，USB-B型插座是用在外設上的。

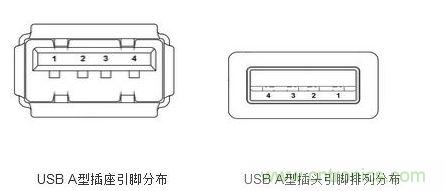

USB A型插座和插頭：

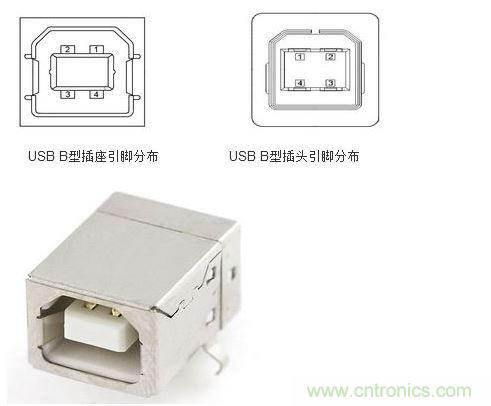

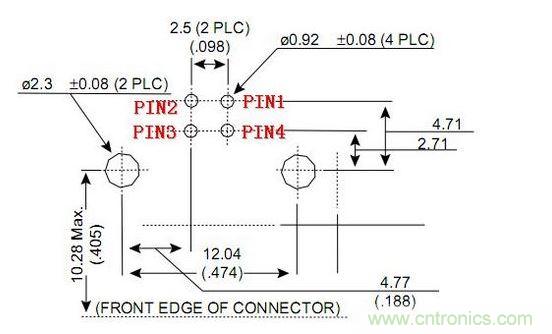

USB B型插座和插頭：

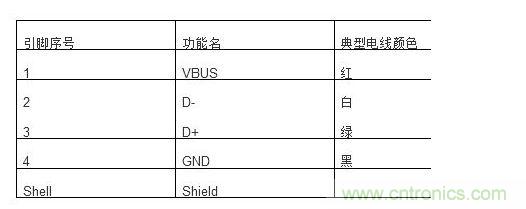

USB A-B型引腳功能：

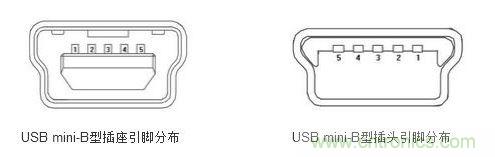

USB mini-B 插座和插頭：

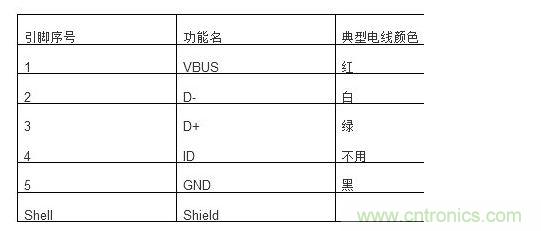

USB mini-B型引腳功能：

關於插座插頭的機械尺寸請參考USB標準上的典型機械尺寸

，更可靠的是以連接器生產廠的尺寸為準。
