可應用於高速訊號傳輸的集成ESD保護二極管

發布時間：2013-01-16 責任編輯：easonxu

【導讀】Toshiba東芝發布集成ESD保護二極管。其擁有低電容和低箝位電壓特性，可應用於極高速訊號傳輸。

Toshiba東芝發布集成ESD保護二極管，支持高速數據線：DF6D7M1N(2位)和DF10G7M1N(4位)。

Toshiba已經發布了一個多位（2-bit/4-bit）zhijinzhichuxingbaohuerjiguan，qiyongyoudidianronghediqianweidianyatexing，keyingyongyujigaosuxunhaochuanshu。zhexiechanpinshixianleduogeerjiguan，jiyouzhijinzhichudebujudailaidedidiangan，shiqibaochixinhaozhiliang。

特色

多位 / 直進直出型
低箝位電壓VC =12V（典型值）IEC61000-4-5標準（IPP= 1A）
適用於高速信號線：CT =0.3pF（典型值）
ESD抵抗水平：±8kV的保證在IEC61000-4-2標準（接觸）
采用小型封裝：2位：DFN6（1.25毫米 × 1.0毫米 × 0.5毫米）；4位：DFN10（2.5毫米 × 1.0毫米 × 0.5毫米）

應用

USB3.0等接口的ESD保護

內部連接

圖1：直進直出布局

電路範例

圖2：電路中應用

主要規格

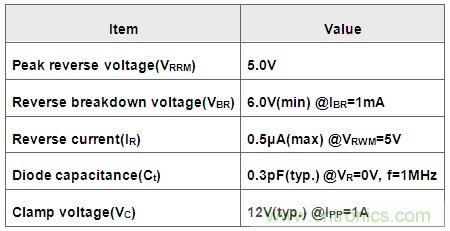

圖3：ESD保護二極管主要參數

特性曲線

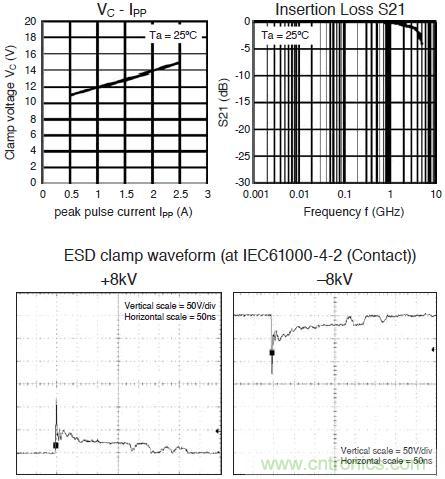

圖4：ESD保護二極管特性曲線
