多功能雙路差動放大器AD8270如圖1所示）克服了這些限製，可以在現有尺寸最小的封裝中實現完整的低成本、高性能解決方案。每個通道包括1個低失真放大器和7gejingtiaozhengdianzu
，kepeizhiyongyushixianjuyoubutongzengyidegezhonggaoxingnengfangdaqi。suoyoujingmidianzudoushipianneijichengdianzu
，yincijuyouchusededianzupipeihewendugenzongtexing。AD8270采用5V至36V單電源供電或±2.5V至±18V雙電源供電，每個放大器的最大電源電流僅為2.5mA，可用於驅動高性能ADC。



本文介紹兩種不使用外部電阻的引腳綁定電路
，可實現0.1%增益精度

，增益漂移小於10 ppm/°C。

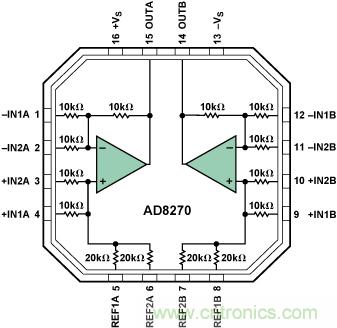

圖1. AD8270功能框圖



差分ADC驅動器



AD8270可配置用於提供以所需共模電壓為中心的差分輸出，如圖2所示。放大器A的增益配置為+½


，放大器B的增益配置為–½, 因此組合增益為：





輸出共模電壓(OUT+ + OUT–)/2, is equal to V_OCM.



將差分放大器的共模輸出電壓設置為 V_OCM,使信號居於ADC輸入範圍的中心。電路采用雙電源供電時
，可將此引腳接地，而采用單電源供電時
，可接 V_S/2
，或者（如圖所示），驅動單電源ADC時，接到ADC的參考引腳
，從而允許以比率式工作。如果 V_OCM是低阻抗源
，則可去除AD8603 .

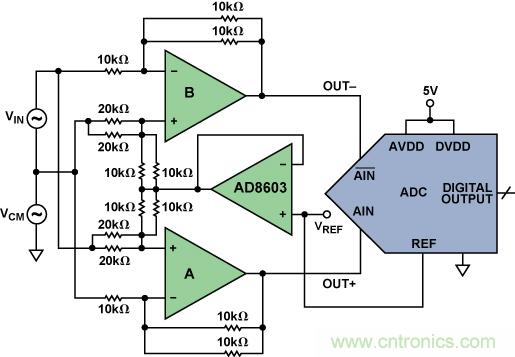

圖2. 差分放大器驅動ADC



增益小於1時工作狀況（差分至單端）



要以低輸入範圍驅動ADC，可修改AD8270增益模塊，使其增益小於1；示例如圖3所示。

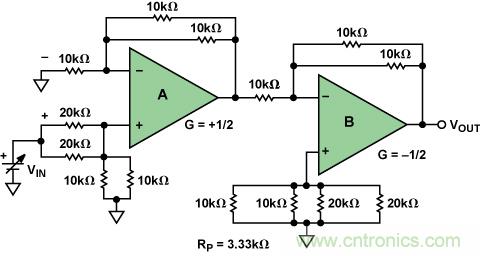

圖3. 增益小於1的連接



通過引腳綁定配置放大器A的增益為+½。增益配置為–½的放大器B再次衰減信號，所以此連接的總增益等於-0.25。





結論



雙路差動放大器AD8270具有低失調電壓、低失調漂移
、低增益誤差、低增益漂移特性以及14個集成精密電阻，可以用來實現精確
、穩定的放大器。它具有較寬的電源電壓範圍
，使其能夠適應較寬的輸入電壓範圍；並且其節省空間型封裝可以減小PCB麵積
，簡化布局，降低成本並且提高性能。
