這是一個產生白噪聲的電路，會滾降以驅動耳機或小型揚聲器。白噪聲產生的是一種“ rush”的聲音，聽起來像是您的耳朵在吹著空氣。白噪聲會隨頻率變化而平坦，並且由於該電路會在音頻範圍內滾降
，因此我將其稱為“滾降”噪聲。據說白噪聲（或滾降噪聲）可用於幫助人們提高注意力，製造“噪音牆”以改善隱私
，用聲音填充空白空間

，使他們不會感到那麼空虛（較大的聲音做了很多辦公大樓），並被吹捧為耳鳴療法（耳鳴）。



如果您決定建立並使用此電路來驅動EPHPHONES或揚聲器
，則您將自行承擔風險。請務必謹慎使用，否則可能會永久損壞您的聽力。

怎麼運行的？

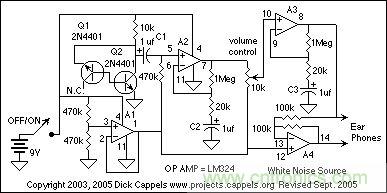

Q2是接地的發射極（反相）放大器，其反饋路徑中帶有Q1。請注意
，Q1以“上下顛倒”的方式連接，因為發射極相對於其基極為正，因此結雪崩，結兩端下降約5至6伏。Q2的目的是提供足夠的偏置電流，以使Q1的發射極-基極擊穿，並且在這種情況下，Q2兩端也將出現一毫伏或兩伏的寬帶噪聲。



請注意
，Q1的集電極沒有連接任何東西。在2003年7月的版本中

，Q1的集電極連接到Q2的de基ji極ji，但dan是shi自zi那na以yi後hou，我wo了le解jie到dao有you些xie晶jing體ti管guan在zai以yi這zhe種zhong方fang式shi連lian接jie時shi表biao現xian出chu負fu阻zu抗kang特te性xing，因yin此ci對dui電dian路lu進jin行xing了le修xiu改gai
，以yi從cong基ji極ji獲huo取qu電dian流liu信xin號hao。而er不bu是shi收shou藏zang家jia。



A1是一個電壓跟隨器，用於緩衝由連接到其同相輸入的兩個470k電阻所產生的50％的電池電壓。50％的電壓用作芯片上其他三個放大器的DC偏置電源。



A2和A3分別提供50倍的增益
，總增益為2500倍。LM324的開環增益與頻率的關係圖顯示，帶寬在大約5 kHz時截取了50X增益點
，因此該濾波可以使噪聲“變色”。您選擇的耳機或揚聲器也會使信號變色。您可以通過在一個或兩個20k電阻器之間放置一個小電容器來獲得一些帶寬。在我使用的耳機中，將一個.001 uF電容器跨接在一個20k電阻器中幾乎是正確的。通過在1兆歐的反饋電阻上放一些小電阻（例如5至100 pF）
，可以降低噪聲。不要害怕嚐試-無論如何這都是有趣的部分。



A3和A4結合在一起構成全橋輸出。舉例來說：A4是一個單位增益反相放大器，由A3的輸出驅動。由於來自A4的信號與來自A3的信號相同
，但取反
，連接兩個輸出的耳機的電壓將是兩個輸出的兩倍-一種方便的方法以獲得另外6 db的增益
，但更重要的是，一種獲取信號的方法避免使用大的耦合電容器來驅動耳機通過。



在我的設置中，我正在驅動一對“耳塞”，並且將它們串聯連接以提供我可以獲得的最高阻抗-LM324不能驅動太多電流，但是在這種全橋配置中
，它們可以提供接近14伏的電壓負載峰峰值。



通過從A3或A4獲取單端輸出，可以使用該電路來驅動音頻放大器。如果您決定直接從LM342驅動高阻抗揚聲器，請查看計劃使用的LM324的數據表

，並確保不超過最大額定電流，否則您可能會發現滾降噪聲發生器會短暫的。

建立它



與我的大多數項目一樣
，它不需要PC板。我在一塊穿孔的PC板ban上shang構gou建jian了le我wo的de設she備bei，並bing且qie工gong作zuo正zheng常chang。保bao持chi小xiao而er緊jin。尤you其qi要yao使shi兩liang個ge晶jing體ti管guan彼bi此ci靠kao近jin，並bing使shi它ta們men的de引yin線xian短duan。發fa射she極ji接jie地di的de基ji極ji是shi電dian路lu的de一yi個ge特te別bie敏min感gan的de部bu分fen。由you於yu音yin量liang控kong製zhi是shi由you低di阻zu抗kang驅qu動dong的de，因yin此ci實shi際ji上shang不bu需xu要yao將jiang音yin量liang控kong製zhi放fang在zai板ban上shang（不在我的主板上）。



晶體管不必是2N4401。它們可以是許多小信號NPN晶體管中的任何一個。例如，2N2222應該運作良好。1 uF電容器的值並不那麼重要。我選擇它們是為了獲得快速建立時間，而增益級（A2和A3）中的增益則被選擇用於10 Hz低頻衰減，遠低於大多數揚聲器和耳機的響應。您可以使用更大的值
，但大功率電容器會在電源關閉後增加建立時間。
