低功耗藍牙之四大PCB板載天線設計方式

發布時間：2018-05-31 責任編輯：lina

【導讀】一yi直zhi以yi來lai，無wu論lun是shi智zhi能neng手shou機ji，還hai是shi筆bi記ji本ben電dian腦nao，亦yi或huo是shi平ping板ban電dian腦nao，藍lan牙ya都dou是shi智zhi能neng設she備bei的de標biao配pei。隨sui著zhe移yi動dong互hu聯lian網wang的de發fa展zhan，現xian在zai湧yong現xian出chu大da量liang的de智zhi能neng可ke穿chuan戴dai設she備bei，而er支zhi撐cheng這zhe些xie應ying用yong的de發fa展zhan不bu僅jin需xu要yao移yi動dong軟ruan件jian支zhi持chi，同tong樣yang也ye需xu要yao無wu線xian傳chuan感gan技ji術shu的de支zhi持chi，藍lan牙ya依yi然ran是shi無wu線xian連lian接jie的de首shou選xuan通tong信xin方fang式shi。

藍牙技術，就是這中間最重要的一環。不僅要求通訊靈敏度，還需要小型化，更需要低功耗，更重要的是要低成本。

Bluetooth 4.0版本的出現，解決了這些問題，它包含Bluetooth Smart（低功耗）功能，具有以下特點：

1）能耗低

2）成本低

3）標準紐扣電池能讓設備運行數年

4）多供應商互操作性

5）增強射程

在硬件設計中，天線設計是比較有講究，常用的低成本設計方式是PCB板載天線設計方式，但PCB板載天線在實際中應該如何設計，才能達到很好的收發效果呢？以下有四種藍牙天線設計可供參考：

藍牙天線設計之倒F型天線：

倒F型天線的天線體可以為線狀或者片狀，當使用介電常數較高的絕緣材料時還可以縮小藍牙天線尺寸。作為板載天線的一種，倒F型天線設計成本低但增加了一定體積，在實際應用中是最常見的一種。天線一般放置在PCB頂層，鋪地一般放在頂層並位於天線附近，但天線周圍務必不能放置地，周圍應是淨空區。如下圖：

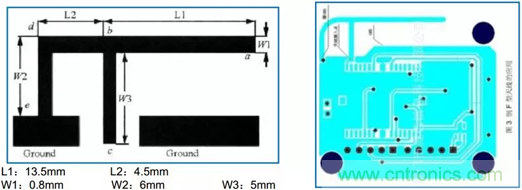

圖1：倒F型天線設計示意圖

藍牙天線設計之曲流型天線設計：

曲流型天線的長度比較難確定。長度一般比四分之一波長稍長，其長度由其幾何拓撲空間及敷地區決定。曲流型天線一般是PCB封裝，即板載天線。和倒F型一樣，天線一般放置在PCB頂層，鋪地一般放在頂層並位於天線附近，但天線周圍務必不能放置地，周圍應是淨空區。如圖2，圖3：

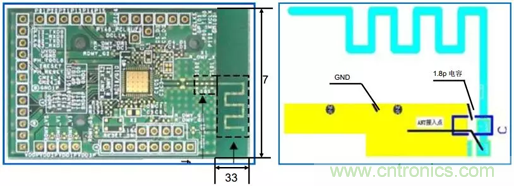

圖2：曲流型天線設計示意圖1

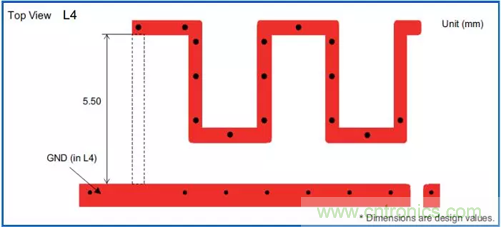

圖3：曲流型天線設計示意圖2

注：天線長度計算公式：

天線的長度（米）=（300/f）*0.25*0.96

其中f表示頻率（MHz），0.96為波長縮短率

藍牙天線長度約為 300/2.4G*0.25*0.96 大約為31mm

藍牙天線設計之陶瓷天線設計：

陶瓷天線是另外一種適合於藍牙裝置使用的小型化天線。陶瓷天線的種類分為塊狀陶瓷天線和多層陶瓷天線。由於陶瓷本身介電常數較PCB電路板高，所以使用陶瓷天線能有效縮小天線尺寸，在介電損耗方麵，陶瓷介質也比PCB電路板的介電損失小，所以非常適合低耗電率的的藍牙模塊中使用。在 PCB設計時，天線周圍要淨空就可以了，特別注意不能敷銅。如下圖：

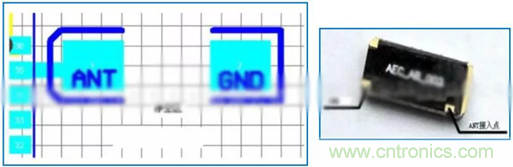

圖4：陶瓷天線設計示意圖

藍牙天線設計之2.4G棒狀天線設計：

2.4G棒狀藍牙天線體積大，但傳輸距離要強於其他天線。在PCB設計時，天線周圍也和上述的三種天線設計一樣要淨空。如下圖：

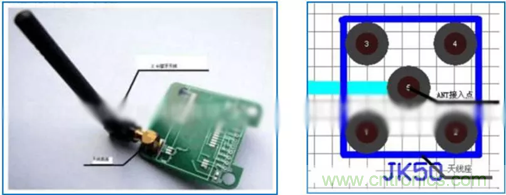

圖5：2.4G棒狀天線設計示意圖

關於藍牙天線設計的其它相關注意點：

1）天線的信號（頻率大於400MHz以上）容易受到衰減，因此天線與附近的地的距離至少要大於三倍的線寬。

2）對於微帶線與帶狀線來說，特征阻抗與板層的厚度、線寬、過孔以及板材的介電常數相關。

3）過孔會產生寄生電感，高頻信號對此會產生非常大的衰減，所以走射頻線的時候盡量不要有過孔。
