（1）為了獲得具有良好穩定性的反饋電路，通常要求在反饋環外麵使用一個小電阻或扼流圈給容性負載提供一個緩衝。



（2）積分反饋電路通常需要一個小電阻（約560歐）與每個大於10pF的積分電容串聯。





（3）在反饋環外不要使用主動電路進行濾波或控製EMC的RF帶寬，而隻能使用被動元件（最好為RC電路）。僅僅在運放的開環增益比閉環增益大的頻率下
，積分反饋方法才有效。在更高的頻率下，積分電路不能控製頻率響應。



（4）為了獲得一個穩定的線性電路，所有連接必須使用被動濾波器或其他抑製方法（如光電隔離）進行保護。

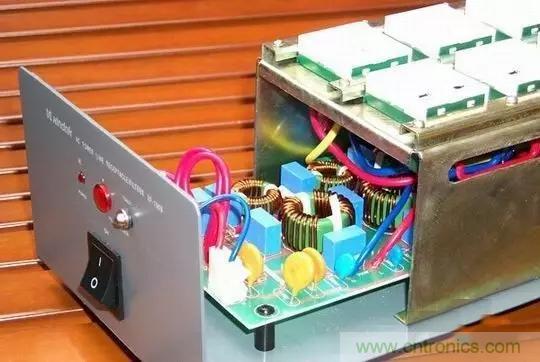

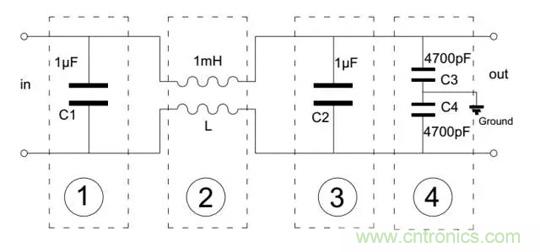

（5）使用EMC濾波器，並且與IC相關的濾波器都應該和本地的0V參考平麵連接。



（6）在(zai)外(wai)部(bu)電(dian)纜(lan)的(de)連(lian)接(jie)處(chu)應(ying)該(gai)放(fang)置(zhi)輸(shu)入(ru)輸(shu)出(chu)濾(lv)波(bo)器(qi)


，任(ren)何(he)在(zai)沒(mei)有(you)屏(ping)蔽(bi)係(xi)統(tong)內(nei)部(bu)的(de)導(dao)線(xian)連(lian)接(jie)處(chu)都(dou)需(xu)要(yao)濾(lv)波(bo)
，因(yin)為(wei)存(cun)在(zai)天(tian)線(xian)效(xiao)應(ying)。另(ling)外(wai)，在(zai)具(ju)有(you)數(shu)字(zi)信(xin)號(hao)處(chu)理(li)或(huo)開(kai)關(guan)模(mo)式(shi)的(de)變(bian)換(huan)器(qi)的(de)屏(ping)蔽(bi)係(xi)統(tong)內(nei)部(bu)的(de)導(dao)線(xian)連(lian)接(jie)處(chu)也(ye)需(xu)要(yao)濾(lv)波(bo)。



（7）在模擬IC的電源和地參考引腳需要高質量的RF去耦，這一點與數字IC一樣。但是模擬IC通常需要低頻的電源去耦，因為模擬元件的電源噪聲抑製比（PSRR）在高於1KHz後增加很少。在每個運放
、比較器和數據轉換器的模擬電源走線上都應該使用RC或LC濾波。電源濾波器的拐角頻率應該對器件的PSRR拐角頻率和斜率進行補償，從而在整個工作頻率範圍內獲得所期望的PSRR。





（8）對dui於yu高gao速su模mo擬ni信xin號hao，根gen據ju其qi連lian接jie長chang度du和he通tong信xin的de最zui高gao頻pin率lv，傳chuan輸shu線xian技ji術shu是shi必bi需xu的de。即ji使shi是shi低di頻pin信xin號hao
，使shi用yong傳chuan輸shu線xian技ji術shu也ye可ke以yi改gai善shan其qi抗kang幹gan擾rao性xing，但dan是shi沒mei有you正zheng確que匹pi配pei的de傳chuan輸shu線xian將jiang會hui產chan生sheng天tian線xian效xiao應ying。



（9）避免使用高阻抗的輸入或輸出，它們對於電場是非常敏感的。



（10）由(you)於(yu)大(da)部(bu)分(fen)的(de)輻(fu)射(she)是(shi)由(you)共(gong)模(mo)電(dian)壓(ya)和(he)電(dian)流(liu)產(chan)生(sheng)的(de)，並(bing)且(qie)因(yin)為(wei)大(da)部(bu)分(fen)環(huan)境(jing)的(de)電(dian)磁(ci)幹(gan)擾(rao)都(dou)是(shi)共(gong)模(mo)問(wen)題(ti)產(chan)生(sheng)的(de)
，因(yin)此(ci)在(zai)模(mo)擬(ni)電(dian)路(lu)中(zhong)使(shi)用(yong)平(ping)衡(heng)的(de)發(fa)送(song)和(he)接(jie)收(shou)（差分模式）技術將具有很好的 EMC效果，而且可以減少串擾。平衡電路（差分電路）驅動不會使用0V參考係統作為返回電流回路，因此可以避免大的電流環路，從而減少RF輻射。





（11）比較器必須具有滯後（正反饋）
，以防止因為噪聲和幹擾而產生的錯誤的輸出變換，也可以防止在斷路點產生振蕩。不要使用比需要速度更快的比較器（將dV/dt保持在滿足要求的範圍內
，盡可能低）。



（12）有些模擬IC本身對射頻場特別敏感，因此常常需要使用一個安裝在PCB上，並且與 PCB的地平麵相連接的小金屬屏蔽盒，對這樣的模擬元件進行屏蔽。
