【導讀】電氣化發展進程中
，配電板超負荷運行、散熱逼近極限的問題日益凸顯，傳統 MOSFET 封裝（TO-247-4L
、D2PAK）深陷散熱性能與開關性能的取舍困境。在此背景下，安森美 T2PAK 封裝應運而生，其融合先進碳化矽技術與頂部散熱設計，實現了兩大核心性能的兼顧

，更破解了傳統封裝的固有短板。本文將詳細解析 T2PAK 的技術特性
、散熱優勢及豐富產品組合
，並探討其在汽車
、工業能源
、AI 數據中心等關鍵領域的應用價值。

電氣化挑戰

配電板目前普遍超負荷運行，多數情況下已觸及散熱能力的極限，工程師再也無法將功率開關產生的多餘熱量傳導至這些配電板上。

D2PAK (TO-263-7L) 與TO-247-4L 這兩種MOSFET 封裝因具備相對出色的散熱性能而被廣泛熟知，但在緊湊的空間中
，二者的短板便暴露無遺：

TO-247-4L：散熱表現可滿足基本需求，通過簡易的螺絲夾即可與散熱片實現連接
，形成通暢的散熱路徑。但在狹小空間內
，其引腳、導電線路及周邊電容會形成較大的換流回路（即所有寄生電感的總和），進而可能引發明顯的電壓過衝、開關速度下降以及開關損耗增加等問題。

D2PAK：作為表麵貼裝器件 (SMD)，憑借較短的銅質走線
，大幅縮小了換流回路麵積
，可有效緩解雜散電感問題。相比 TO-247-4L，D2PAK 也能實現更快的開關速度。然而
，D2PAK 封裝隻能經由印刷電路板 (PCB) 散出熱量，這就造成了散熱片和器件之間的熱阻會變得更大。

設計人員亟需一種解決方案，在無需犧牲性能、不必擴大係統體積的前提下，突破上述性能取舍的兩難困境。T2PAK 封裝應運而生。

T2PAK的特別之處

T2PAK封裝將安森美 (onsemi)先進的碳化矽技術
，與目前應用最為廣泛的頂部散熱 (TSC) 封裝形式相結合。它獨具匠心的設計可兼顧出色的散熱性能與優異的開關性能
，不僅兼具 TO-247-4L 和 D2PAK 兩種封裝的優勢，還能做到無明顯短板。

頂部散熱優勢

TSC 技術可在SMD 中實現MOSFET 與應用散熱片的直接熱耦合，使得熱量能夠脫離配電板
，直接傳導至係統的散熱架構或金屬外殼中
，從而規避了D2PAK 封裝需經由PCB 散熱所麵臨的散熱瓶頸。優勢具體如下：

出色的散熱性能：熱量直接傳導至散熱片，可有效降低器件的工作環境溫度。

降低熱應力：將熱量從主板導出，可降低其他元器件承受的熱應力

，有助於維持 PCB 處於較低溫度
，進而延長器件使用壽命並提升係統可靠性。

低雜散電感：像 NTT2023N065M3S和 NVT2023N065M3S這類具備優異開關特性的器件，其總柵極電荷 (≈74 nC) 與輸出電容 (≈195 pF) 均處於極低水平
，可實現更高的可靠性和更低的損耗。

設計靈活性：EliteSiC 出色的品質因數 (FOM)，與頂部散熱型 T2PAK 封裝相結合，能夠助力設計人員實現更高效率
、更小尺寸的應用方案。

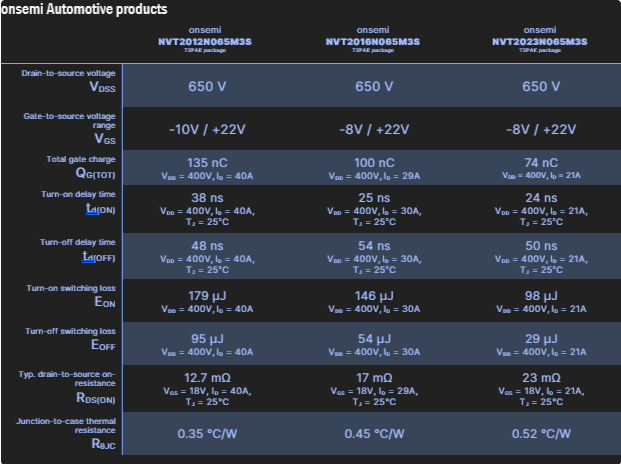

圖 1：車規級安森美 T2PAK 封裝 EliteSiC M3S 係列 MOSFET 的規格參數

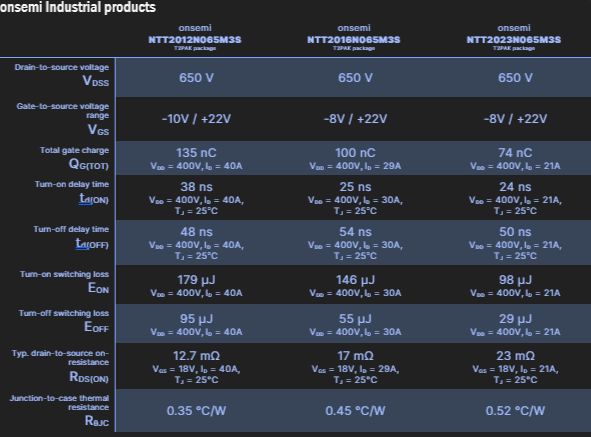

圖2：安森美T2PAK 封裝EliteSiC M3S 係列MOSFET 的規格參數

T2PAK 產品組合提供豐富的選型方案，其中涵蓋了計劃推出的12 mΩ
、16 mΩ、23 mΩ、32 mΩ、45 mΩ和60 mΩ規格器件，均適配650 V 和950 V 電壓等級的EliteSiC M3S 係列MOSFET。

一般技術特性

合規性：符合 IEC 60664-1 爬電距離標準，即兩個導電部件沿絕緣材料表麵的最短間距需滿足不小於 5.6 mm 的要求

實測散熱性能：對於 12 mΩ 規格的器件，其結殼熱阻可低至 0.35 °C/W
，散熱表現優於 D2PAK 封裝

安裝靈活性：可兼容液隙填充劑、導熱墊片及陶瓷絕緣片
，便於實現散熱堆疊結構的優化

市場影響與應用

2025 年全年，T2PAK 產品已開啟全球送樣工作。此款封裝可充分適配各類高要求的工業及汽車領域應用。

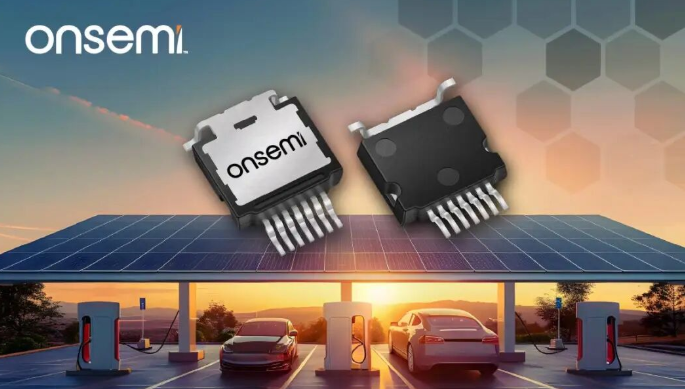

圖 3：T2PAK 封裝 SiC MOSFET 器件
，適配光伏及電動汽車車載充電等應用

電動汽車

在車載充電器 (OBC)
、傳動係統部件及電動汽車充電樁等電車應用場景中，T2PAK 往往是需求最為旺盛的封裝方案。由於 OBC 通常可接入車輛的液冷係統
，TSC 技術能夠借助導熱界麵，將功率開關產生的熱量導入液冷係統中。

降低雜散電感可實現更高的功率效率，因為消除換流回路問題能有效減少開關損耗。再結合對 IEC 爬電距離標準的嚴格遵守，可進一步鞏固製造商對客戶的安全保障承諾。

工業與能源基礎設施

憑借優異的散熱效率，TSC 封裝正迅速在太陽能係統中站穩腳跟。實踐表明，T2PAK 封裝可適配光伏電能變換
、儲能係統 (ESS) 等先進新型基礎設施應用場景的需求。

超大規模AI 數據中心

數據中心依賴機架式 AC-DC 和 DC-DC 電(dian)源(yuan)及(ji)配(pei)電(dian)單(dan)元(yuan)運(yun)行(xing)，整(zheng)個(ge)超(chao)大(da)規(gui)模(mo)架(jia)構(gou)的(de)設(she)計(ji)均(jun)圍(wei)繞(rao)這(zhe)類(lei)電(dian)源(yuan)單(dan)元(yuan)的(de)便(bian)捷(jie)取(qu)用(yong)與(yu)更(geng)換(huan)展(zhan)開(kai)。隨(sui)著(zhe)液(ye)冷(leng)技(ji)術(shu)在(zai)數(shu)據(ju)中(zhong)心(xin)中(zhong)逐(zhu)漸(jian)蔚(wei)然(ran)成(cheng)風(feng)
，T2PAK yuanshengdedingbusanreshejikeyulengbanfanganshixianlianghaojianrong。zaizhezhongfanganxia
，lengqueyekezaijinlingaorexinpiandaorejiemiandeliudaoneiziyouxunhuan，jianggaoxingnengchuliqichanshengdereliangjishidaochu。jujinqiyixiangyanjiuxianshi，lengbanfanganjiehejinmeishilengquejishu，kezhulishujuzhongxinjianshaoduodawufenzhiyidewenshiqitipaifang。

通過攻克散熱難題

，T2PAK 能幫助設計人員實現更高性能
、更強可靠性並簡化熱管理。相較於傳統分立器件封裝
，采用 T2PAK 可使客戶達成更高的功率密度。

T2PAK 也適用於以下場景：

麵向汽車及工業領域的高壓 DC-DC 轉換器

麵向自動化與機器人領域的工業開關電源 (SMPS)

工業驅動器及高效 DC-DC 轉換器

全球應用與未來展望

T2PAK封裝以創新設計攻克了電氣化領域的核心技術痛點，既突破了傳統封裝的性能瓶頸
，又憑借優異的散熱效率、低雜散電感及靈活的安裝特性，適配多領域高要求應用場景。從電動汽車車載充電到光伏儲能，再到超大規模AI數據中心
，T2PAK正為各行業提供更高功率密度、更可靠的解決方案。隨著其全球送樣推進與產品組合的完善，T2PAK有望進一步推動電氣化技術升級
，為行業高質量發展注入新動能。
