麵向信號處理過程的 ADC 特性使傳感器連接簡單化
發布時間:2021-04-29 來源:Paul Zhang 責任編輯:lina
【導讀】單片機(MCU)和傳感器測控係統中,經常遇到需要模擬量傳感器輸入的情況。 這種輸入的模擬量,需要由模擬數字轉換器外設,簡稱ADC,來轉換為N位數字量後再由CPU進行處理。近年來,隨著智能傳感器技術和物聯網技術等的發展, MCU和傳感器連接的係統應用也越來越廣泛。
單片機(MCU)和傳感器測控係統中,經常遇到需要模擬量傳感器輸入的情況。 這種輸入的模擬量,需要由模擬數字轉換器外設,簡稱ADC,來轉換為N位數字量後再由CPU進行處理。近年來,隨著智能傳感器技術和物聯網技術等的發展, MCU和傳感器連接的係統應用也越來越廣泛。比如在目前全球研究最多的新興市場之一——物聯網(IoT)中,傳感器作為物聯網係統數據的重要入口, 正在成為電子基礎設施向物聯網轉變的無處不在的元素。據中國信息通信研究院2020年12月發布的《物聯網白皮書》,預計到2025年,全球物聯網總連接數規模將從2019年的120億增長到246億,年複合增長率高達13%。 我國物聯網連接數全球占比高達30%,2019年我國的物聯網連接數36.3億,到2025年預計我們物聯網連接數將達到80.1億,年複合增長率14.1(來源:中國信息通信研究院)。
對於MCU中集成的用於連接模擬傳感器的ADC,設計者在以往的努力多在於提高其采樣速度和量化的性能指標,比如提高ADC的分辨率(精度),減少誤差(量化誤差、偏移誤差和滿刻度誤差等),提高轉換率來采集更高頻率的輸入等等,而現在的集成ADC的新特性,除了提高以上性能參數,則更是考慮了ADC在係統中的應用場景和信號處理過程。
對於模擬信號的輸入,單片機係統典型的處理過程如下所示:
模擬信號輸入 → 信號放大 → 模數轉換ADC → ADC結果計算(濾波等) → 信息響應,顯示或發送等
針對這種典型的模擬信號處理過程,MCU設計者對ADC外設創新地賦予了新的特性,以使其連接傳感器更為高效。
1. 獨立於內核的事件機製——聯動其他外設,自動觸發ADC啟動
在模擬信號采樣階段, 簡便的方式就是衝激串采樣——通過一個周期衝激串去乘待采樣的連續時間信號。 在MCU中,需要通過定時器來設定采樣周期T。在傳統的處理方式中,CPU要麼響應定時器產生的周期性中斷,要麼輪詢定時器計數器的溢出標誌,來啟動ADC。
新的ADC觸發方式則是采用了事件機製,它提供了一個完全由硬件自動完成的觸發到ADC產生響應的通道。 在沒有任何CPU幹預的情況下精確控製ADC的采樣周期。這種機製節省了中斷資源, 無需軟件的參與,提高了ADC的響應速度。下圖為AVR®單片機事件係統的示意圖。

圖1: AVR®單片機中的事件係統圖示
這種硬件上的聯動響應,更為迅速直接。因為不需要CPU幹預,也減少了不必要的中斷或喚醒,即使在CPU處於某種休眠狀態下,該觸發機製仍可以在低功耗的情況下運行。當然除了用於觸發ADC之外,這種事件機製還可以用於其他外設的聯動。
2. 帶有計算功能的ADC——對轉換結果自動進行計算處理
ADC的(de)轉(zhuan)換(huan)結(jie)果(guo),被(bei)用(yong)來(lai)做(zuo)某(mou)種(zhong)類(lei)型(xing)的(de)計(ji)算(suan)或(huo)分(fen)析(xi)。比(bi)如(ru)驗(yan)證(zheng)結(jie)果(guo)是(shi)否(fou)在(zai)一(yi)定(ding)的(de)範(fan)圍(wei)內(nei)或(huo)者(zhe)用(yong)來(lai)濾(lv)除(chu)信(xin)號(hao)中(zhong)的(de)噪(zao)聲(sheng)。盡(jin)管(guan)用(yong)來(lai)濾(lv)波(bo)的(de)軟(ruan)件(jian)算(suan)法(fa)都(dou)比(bi)較(jiao)成(cheng)熟(shu),比(bi)如(ru)中(zhong)值(zhi)濾(lv)波(bo)、算數平均濾波和滑動平均濾波等,但是無論是什麼樣的軟件算法,它們都是需要較大的RAM空間和CPU運算資源。首先在係統的RAM區保留一段時間內的轉換值,然後對這些轉換值進行分析、濾波,並進行處理。而在MCU係統中,RAM空間都是很有限的,而且軟件濾波算法的運行,需要消耗CPU的能力和時間,導致整個轉換數值的濾波係統運行效率不高。
創新的ADC設計,使得ADC自身具有轉換後的計算功能,可以對ADC轉換的數據進行複雜的運算,而無需CPU幹預。使用這種具有運算能力的智能ADC, 在轉換完成後, 結果可以通過預定的計算功能來傳遞,將不需要編寫代碼來查看ADC結果是否落在某個窗口之內或之外,也可以直接獲取ADC平均樣本值或者濾波器樣本數據值等。這種計算由ADC外設本身執行,加速了通常由軟件完成的算術任務,不再需要占用CPU資源和額外的RAM緩衝空間。例如,如下圖PIC® Q10係列MCU上ADC的計算功能簡化框圖所示, 可以通過配置ADC的ADMD位來控製ADC計算模塊以選擇五種不同的操作模式之一:基本模式、累加模式、平均模式、突發平均模式和低通濾波器模式等。

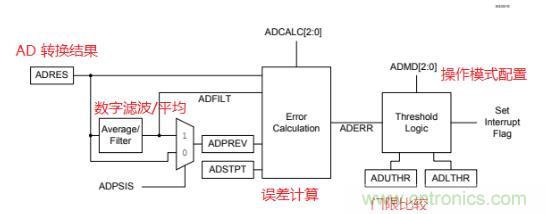

圖 2: PIC® Q10單片機中的ADC計算模塊框圖
3. 自動上下文保存——使ADC通道切換應用自如
在傳感器係統應用中,經常會遇到多個模擬輸入通道共用一個內部ADC硬件的情況。 比如在一個環境檢測係統中, 溫度、濕度、氣壓和光線強度等傳感器的模擬輸入將會使用同一個ADC(同一個采樣保持電路)的不同通道。ADC通過切換各個通道,分時進行A/D轉換。對於複用ADC的模擬輸入,每個通道的控製方式,都可能是不同的,比如狀態和數據寄存器配置和轉換後的計算方式等等。例如,通道一將ADC配置為突發平均模式,通道二將ADC配置為累加模式……不同通道的獨特控製方式,使得ADC在切換通道時需要附加軟件開銷,比如首先停止ADC,按照ADC采集通道的預定順序找到相應的狀態和寄存器,重新配置對應的控製方式,再啟動ADC…,運行過程中的頻繁切換無疑降低了ADC的運行效率。
解決這一問題的最新ADC特性,是把每個通道的特定轉換控製方式,按照預定采集順序,保存為上下文。該上下文隻能通過A/D上下文選擇寄存器,或者直接存儲器訪問(DMA)。這樣ADC運行時,ADC硬件模塊會自動從內存中傳輸當前活動通道的上下文,進入相關的ADC寄存器並執行所需的轉換。這樣就顯著提高了ADC切換通道采集數據的效率,也不占用CPU資源。有趣的是,Microchip將帶有運算特性的ADC稱為ADCC (ADC with Computation),而將又帶有上下文保存特性的ADCC稱為ADCCC (ADC with Computation and Context)。
單片機和傳感器連接的應用越來越多,幸運的是,MCU設計者一直在擴展其MCU外設的功能。 類似ADC上(shang)這(zhe)些(xie)新(xin)功(gong)能(neng)的(de)創(chuang)新(xin),已(yi)不(bu)僅(jin)僅(jin)在(zai)其(qi)自(zi)身(shen)轉(zhuan)換(huan)方(fang)麵(mian),而(er)是(shi)實(shi)現(xian)了(le)與(yu)其(qi)他(ta)外(wai)設(she)聯(lian)動(dong)啟(qi)動(dong)采(cai)樣(yang),轉(zhuan)換(huan)後(hou)的(de)計(ji)算(suan),以(yi)及(ji)多(duo)個(ge)複(fu)用(yong)通(tong)道(dao)的(de)自(zi)動(dong)切(qie)換(huan)等(deng),集(ji)成(cheng)了(le)針(zhen)對(dui)模(mo)擬(ni)信(xin)號(hao)處(chu)理(li)鏈(lian)路(lu)上(shang)的(de)多(duo)個(ge)環(huan)節(jie)。這(zhe)些(xie)環(huan)節(jie)可(ke)以(yi)自(zi)動(dong)運(yun)行(xing),不(bu)占(zhan)用(yong)係(xi)統(tong)總(zong)線(xian),這(zhe)對(dui)降(jiang)低(di)CPUfuzai,jiangdixitonggonghao,zengqiangxitongxiangyingxiaolv,zengqiangxitongjianzhuangxingdengdouyoufeichangdadeyiyi。danpianjishejizhemenyiqichuangxinxingdezhihui,yijiduiqianrushixitongyingyongxizhiruweidedongcha,jianghuishideMCU和傳感器的連接應用設計,越來越靈活,越來越高效!
(來源:Microchip,作者:Paul Zhang張榮寶,MCU8 產品部市場推廣經理)
(來源:Microchip,作者:Paul Zhang張榮寶,MCU8 產品部市場推廣經理)
