電感式傳感器的分辨率及線性化介紹

發布時間：2020-01-06 責任編輯：xueqi

【導讀】分辨率是指在傳感器輸出處產生一個可測量的信號變化時所對應的最小距離變化。分辨率可能會受到高頻電氣幹擾（噪聲）或數字/模擬轉換器的分辨率的影響。

電感式傳感器技術分辨率

分辨率概述

分辨率是指在傳感器輸出處產生一個可測量的信號變化時所對應的最小距離變化。分辨率可能會受到高頻電氣幹擾（噪聲）或數字/模擬轉換器的分辨率的影響。

動態分辨率

在高速測量的過程中（高速掃描），信號噪聲會對信號處理產生重大影響。在不影響有用信號的情況下進行濾波最多隻在某些限製條件下實現。

靜態分辨率

目標物以極慢速度運動（低速掃描），例如軸的溫度膨脹，就可以將高頻幹擾濾掉。濾波不會影響載波信號。與動態測量相比，采用此技術將顯著提高分辨率。

重複精度

重複精度是指在23℃±5℃的環境溫度下、在8小時內進行連續測量得到的測量值之差。

響應時間

傳感器的信號輸出從最大信號電平的10 %上升到90 %所需時間稱為響應時間。

量程線性度

線性度定義了輸出信號與直線之間的偏差。它采用測量範圍最大值（FS或全刻度）的百分比來表示。對於指示線性度不足的應用，可以采用下述備選方案：

具有線性化輸出曲線的傳感器

在控製器中，用於將傳感器曲線線性化的多項式

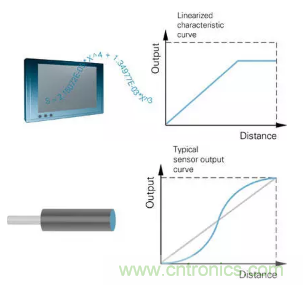

線性化

利用多項式進行信號線性化

多項式是指將電感式模擬傳感器的典型輸出曲線轉換為線性信號所采用的數學函數。例如，它被集成在可編程邏輯控製器的軟件中，將S形傳感器信號變換為直線。

在下述情況下，使用多項式

另外，還提供多種具有不同線性輸出曲線的傳感器。

整個信號量程需要一個線性信號級數

要進行快速測量

找不到既具有線性輸出曲線又滿足既定測量範圍要求的傳感器

需要較為經濟的解決方案
